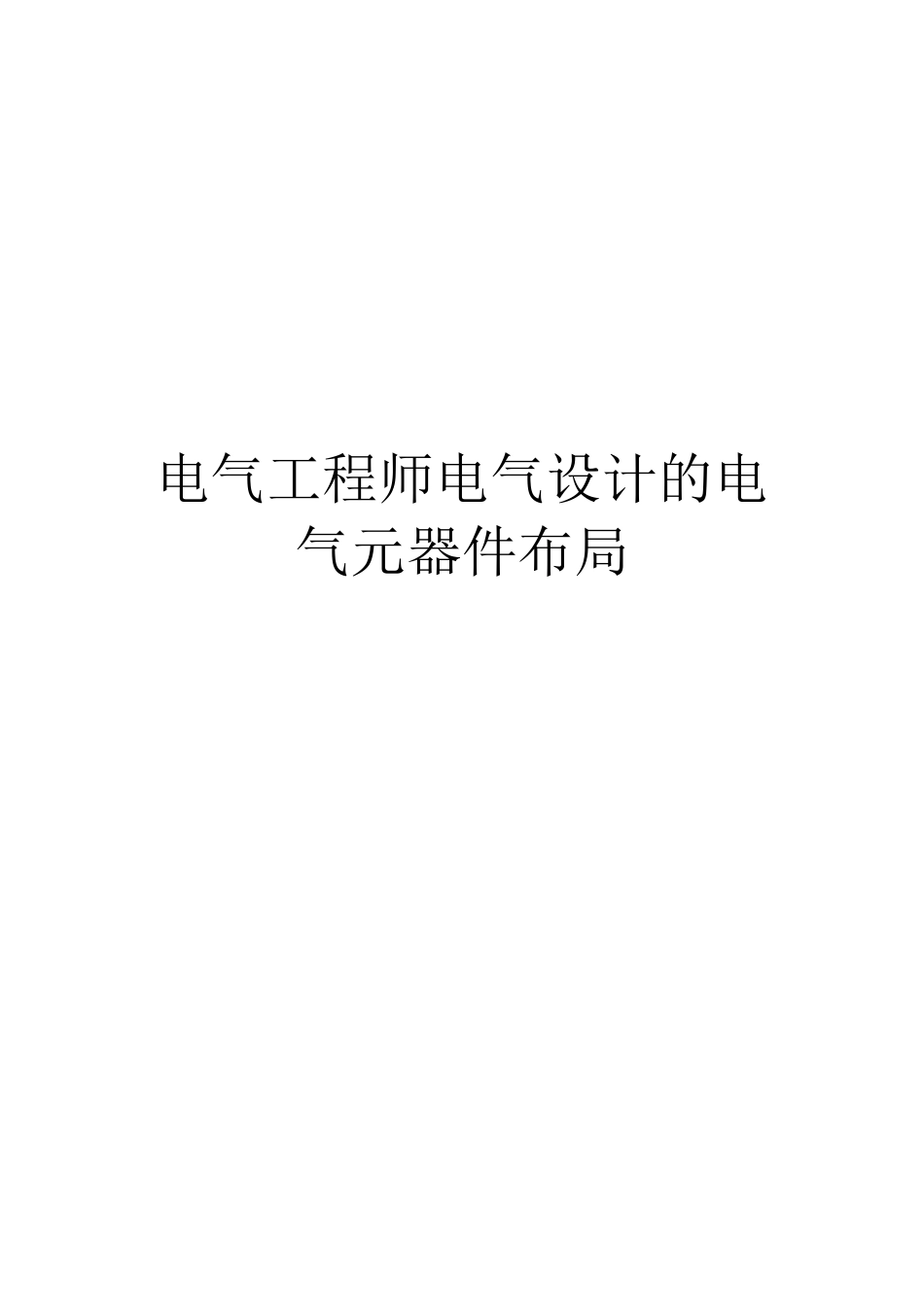

电气工程师电气设计的电气元器件布局VIP免费

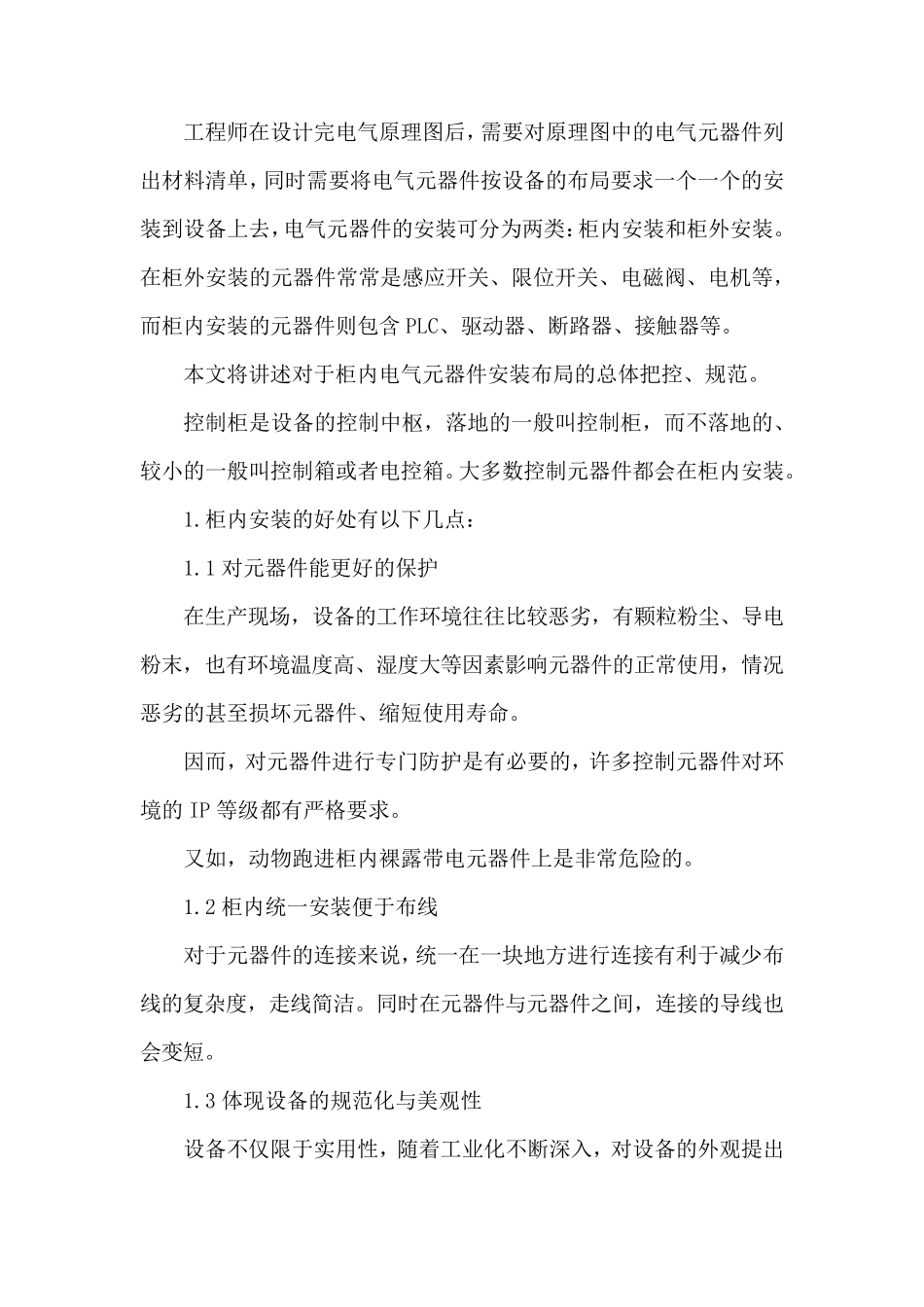

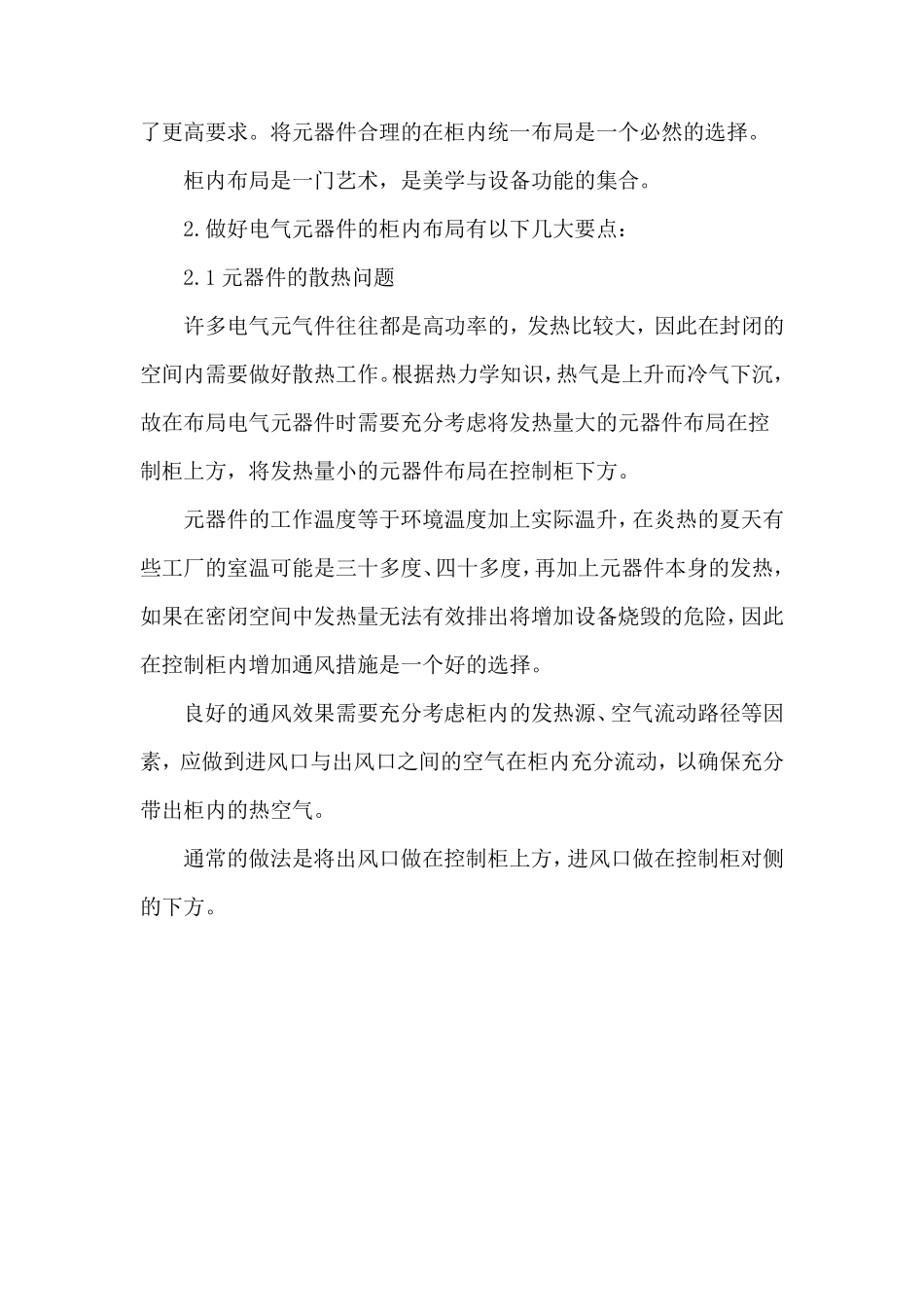

电气工程师电气设计的电气元器件布局 工程师在设计完电气原理图后，需要对原理图中的电气元器件列出材料清单，同时需要将电气元器件按设备的布局要求一个一个的安装到设备上去，电气元器件的安装可分为两类：柜内安装和柜外安装。在柜外安装的元器件常常是感应开关、限位开关、电磁阀、电机等，而柜内安装的元器件则包含PLC、驱动器、断路器、接触器等。 本文将讲述对于柜内电气元器件安装布局的总体把控、规范。 控制柜是设备的控制中枢，落地的一般叫控制柜，而不落地的、较小的一般叫控制箱或者电控箱。大多数控制元器件都会在柜内安装。 1.柜内安装的好处有以下几点： 1.1 对元器件能更好的保护 在生产现场，设备的工作环境往往比较恶劣，有颗粒粉尘、导电粉末，也有环境温度高、湿度大等因素影响元器件的正常使用，情况恶劣的甚至损坏元器件、缩短使用寿命。 因而，对元器件进行专门防护是有必要的，许多控制元器件对环境的IP 等级都有严格要求。 又如，动物跑进柜内裸露带电元器件上是非常危险的。 1.2 柜内统一安装便于布线 对于元器件的连接来说，统一在一块地方进行连接有利于减少布线的复杂度，走线简洁。同时在元器件与元器件之间，连接的导线也会变短。 1.3 体现设备的规范化与美观性 设备不仅限于实用性，随着工业化不断深入，对设备的外观提出了更高要求。将元器件合理的在柜内统一布局是一个必然的选择。 柜内布局是一门艺术，是美学与设备功能的集合。 2.做好电气元器件的柜内布局有以下几大要点： 2.1 元器件的散热问题 许多电气元气件往往都是高功率的，发热比较大，因此在封闭的空间内需要做好散热工作。根据热力学知识，热气是上升而冷气下沉，故在布局电气元器件时需要充分考虑将发热量大的元器件布局在控制柜上方，将发热量小的元器件布局在控制柜下方。 元器件的工作温度等于环境温度加上实际温升，在炎热的夏天有些工厂的室温可能是三十多度、四十多度，再加上元器件本身的发热，如果在密闭空间中发热量无法有效排出将增加设备烧毁的危险，因此在控制柜内增加通风措施是一个好的选择。 良好的通风效果需要充分考虑柜内的发热源、空气流动路径等因素，应做到进风口与出风口之间的空气在柜内充分流动，以确保充分带出柜内的热空气。 通常的做法是将出风口做在控制柜上方，进风口做在控制柜对侧的下方。 柜内布局 2.2 柜内布局要有利于接线 电气元器件的多少是根据材料清单来定的，而电气元器件...
