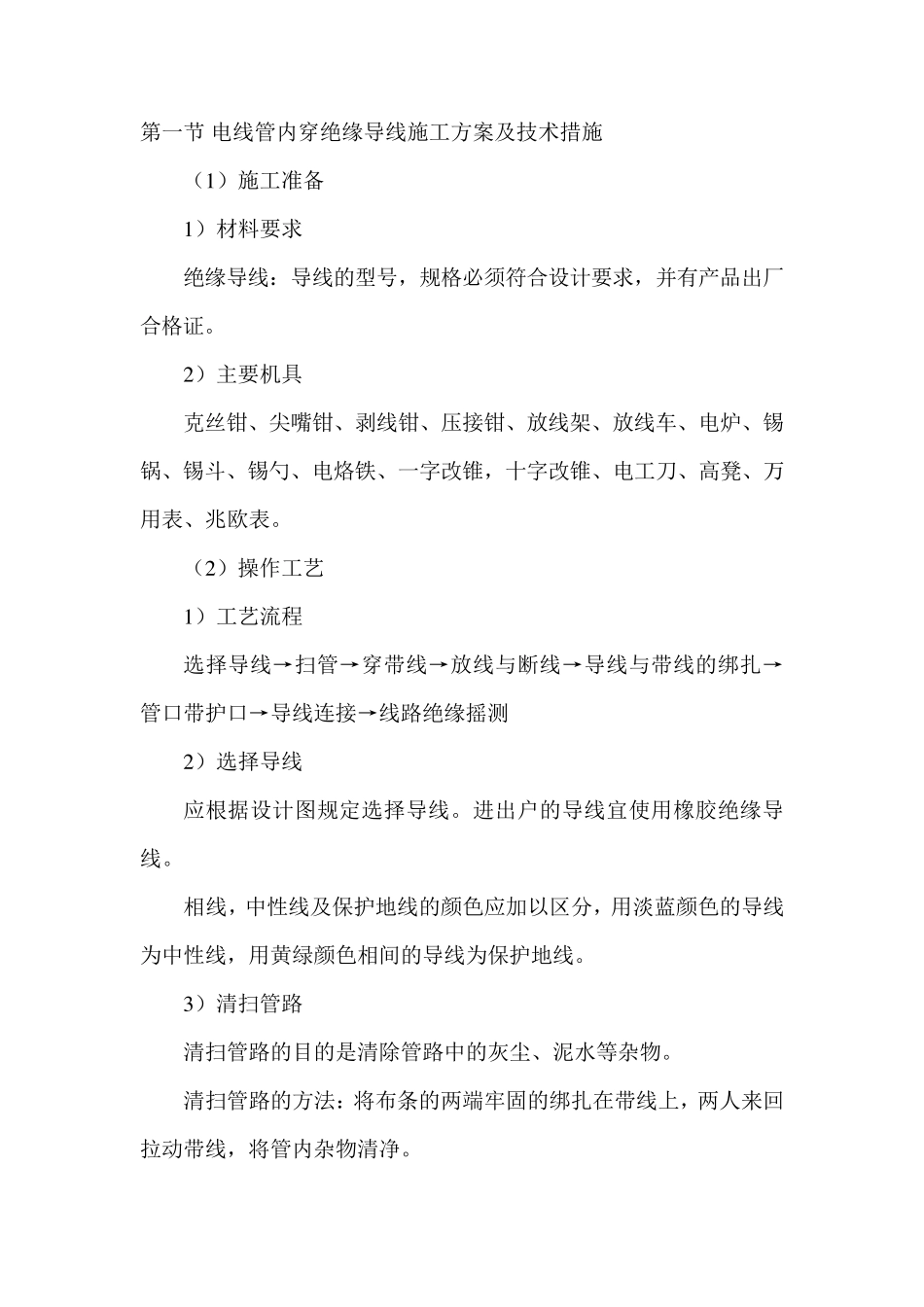

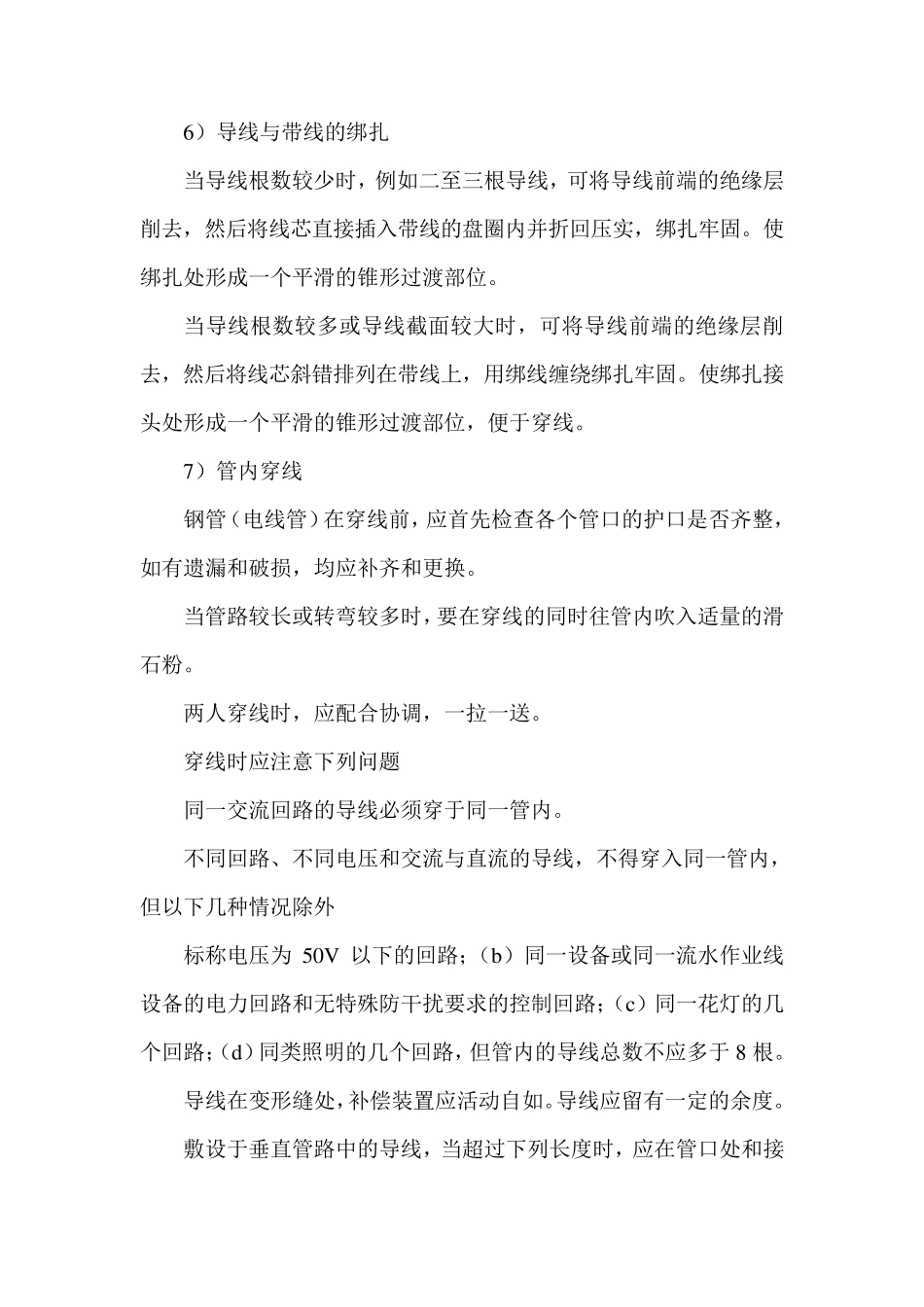

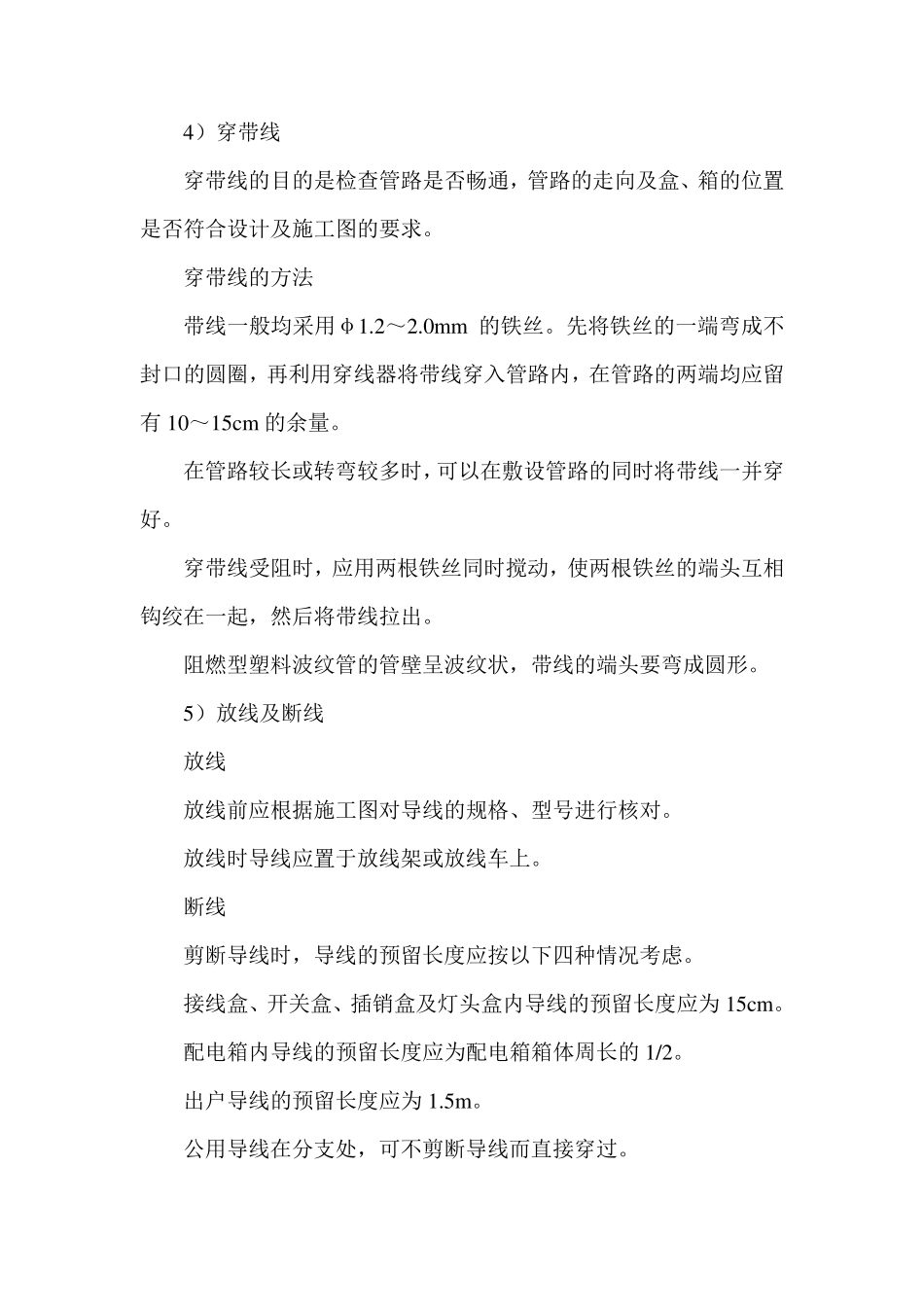

第一节 电线管内穿绝缘导线施工方案及技术措施 (1)施工准备 1)材料要求 绝缘导线:导线的型号,规格必须符合设计要求,并有产品出厂合格证。 2)主要机具 克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车、电炉、锡锅、锡斗、锡勺、电烙铁、一字改锥,十字改锥、电工刀、高凳、万用表、兆欧表。 (2)操作工艺 1)工艺流程 选择导线→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测 2)选择导线 应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。 相线,中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线。 3)清扫管路 清扫管路的目的是清除管路中的灰尘、泥水等杂物。 清扫管路的方法:将布条的两端牢固的绑扎在带线上,两人来回拉动带线,将管内杂物清净。 4)穿带线 穿带线的目的是检查管路是否畅通,管路的走向及盒、箱的位置是否符合设计及施工图的要求。 穿带线的方法 带线一般均采用φ1.2~2.0mm 的铁丝。先将铁丝的一端弯成不封口的圆圈,再利用穿线器将带线穿入管路内,在管路的两端均应留有10~15cm 的余量。 在管路较长或转弯较多时,可以在敷设管路的同时将带线一并穿好。 穿带线受阻时,应用两根铁丝同时搅动,使两根铁丝的端头互相钩绞在一起,然后将带线拉出。 阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成圆形。 5)放线及断线 放线 放线前应根据施工图对导线的规格、型号进行核对。 放线时导线应置于放线架或放线车上。 断线 剪断导线时,导线的预留长度应按以下四种情况考虑。 接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cm。 配电箱内导线的预留长度应为配电箱箱体周长的1/2。 出户导线的预留长度应为1.5m。 公用导线在分支处,可不剪断导线而直接穿过。 6)导线与带线的绑扎 当导线根数较少时,例如二至三根导线,可将导线前端的绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实,绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。 当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位,便于穿线。 7)管内穿线 钢管(电线管)在穿线前,应首先检查各个管口的护口是否齐整,如有遗漏和破损,均应补齐和更换。 当管路较长或转弯较多时,要在穿线的同时往管内...
