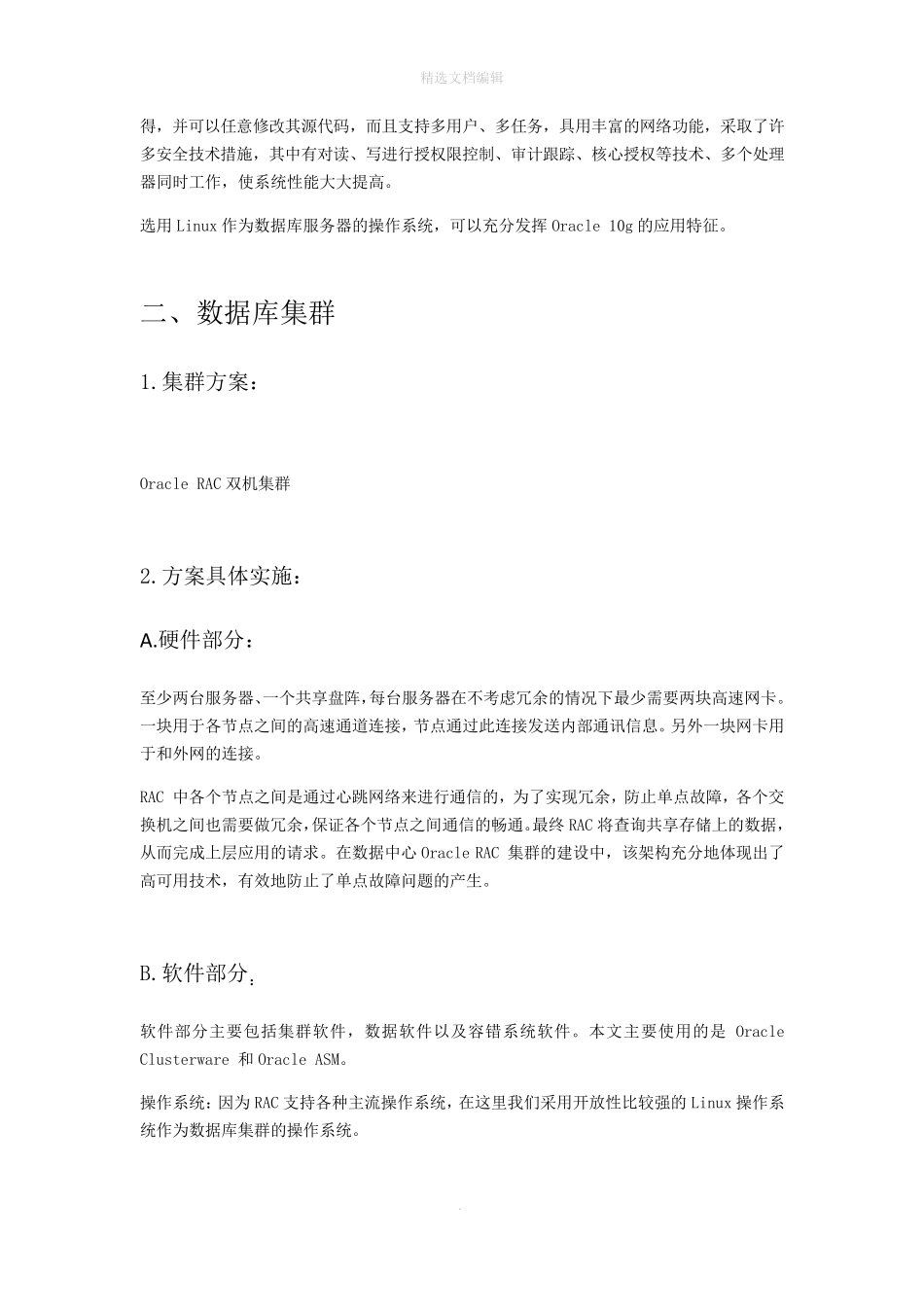

精选文档编辑 . 系统集成设计 数据中心设计 1.存储系统网络拓扑图： 一、数据库 1.数据库软件：Oracle 10g 2.数据库操作系统选型： 操作系统：Linux 操作系统 Linux 操作系统：Linux 是一款免费的操作系统，用户可以通过网络或其他任务途径免费获精选文档编辑 . 得，并可以任意修改其源代码，而且支持多用户、多任务，具用丰富的网络功能，采取了许多安全技术措施，其中有对读、写进行授权限控制、审计跟踪、核心授权等技术、多个处理器同时工作，使系统性能大大提高。 选用Linux 作为数据库服务器的操作系统，可以充分发挥Oracle 10g 的应用特征。 二、数据库集群 1.集群方案： Oracle RAC 双机集群 2.方案具体实施： A.硬件部分： 至少两台服务器、一个共享盘阵，每台服务器在不考虑冗余的情况下最少需要两块高速网卡。一块用于各节点之间的高速通道连接，节点通过此连接发送内部通讯信息。另外一块网卡用于和外网的连接。 RAC 中各个节点之间是通过心跳网络来进行通信的，为了实现冗余，防止单点故障，各个交换机之间也需要做冗余，保证各个节点之间通信的畅通。最终RAC 将查询共享存储上的数据，从而完成上层应用的请求。在数据中心Oracle RAC 集群的建设中，该架构充分地体现出了高可用技术，有效地防止了单点故障问题的产生。 B.软件部分： 软件部分主要包括集群软件，数据软件以及容错系统软件。本文主要使用的是Oracle Clusterware 和Oracle ASM。 操作系统：因为RAC 支持各种主流操作系统，在这里我们采用开放性比较强的Linux 操作系统作为数据库集群的操作系统。 精选文档编辑 . C.实现方式： 操作系统底层CLUSTER 搭建好后（可选），首先安装配置oracle crs 软件。然后在一台节点上安装ORACLE 软件，安装程序在这一节点安装完成后会自动将软件拷贝到群集中的所有节点上，然后在共享磁盘阵列上创建数据库。安装完成后各节点上的实例都可以访问磁盘阵列上的数据库。 服务器的准备工作在服务器配置时，需要对双节点RAC 集群的网络进行规划，每个节点都必须要有2 块物理网卡，每个节点至少需要3 个IP 地址，即Public IP，VIP，Private IP，由于是Oracle 11gR2 版本，在部署Oracle RAC 集群系统时至少需要一个Scan IP，因此一共需要规划7 个IP 地址。 Oracle RAC 集群系统IP 应该在192.168.240.1/24 这个网段。 IP 分配如下所示： Identity Home Host Node Given...
