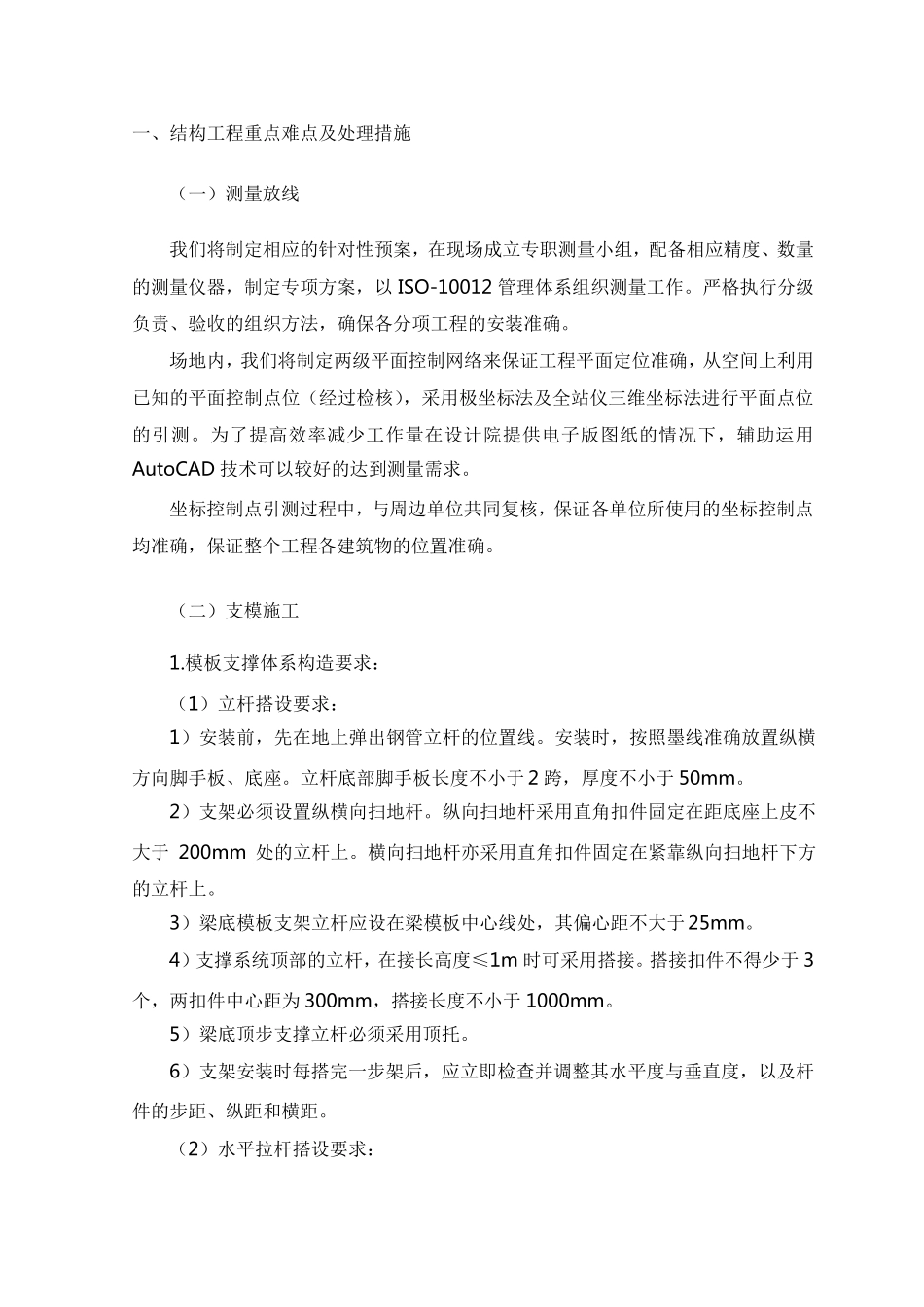

一、结构工程重点难点及处理措施 （一）测量放线 我们将制定相应的针对性预案，在现场成立专职测量小组，配备相应精度、数量的测量仪器，制定专项方案，以ISO-10012 管理体系组织测量工作。严格执行分级负责、验收的组织方法，确保各分项工程的安装准确。 场地内，我们将制定两级平面控制网络来保证工程平面定位准确，从空间上利用已知的平面控制点位（经过检核），采用极坐标法及全站仪三维坐标法进行平面点位的引测。为了提高效率减少工作量在设计院提供电子版图纸的情况下，辅助运用AutoCAD 技术可以较好的达到测量需求。 坐标控制点引测过程中，与周边单位共同复核，保证各单位所使用的坐标控制点均准确，保证整个工程各建筑物的位置准确。 （二）支模施工 1.模板支撑体系构造要求： （1）立杆搭设要求： 1）安装前，先在地上弹出钢管立杆的位置线。安装时，按照墨线准确放置纵横方向脚手板、底座。立杆底部脚手板长度不小于2 跨，厚度不小于50mm。 2）支架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm 处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 3）梁底模板支架立杆应设在梁模板中心线处，其偏心距不大于25mm。 4）支撑系统顶部的立杆，在接长高度≤1m 时可采用搭接。搭接扣件不得少于3个，两扣件中心距为300mm，搭接长度不小于1000mm。 5）梁底顶步支撑立杆必须采用顶托。 6）支架安装时每搭完一步架后，应立即检查并调整其水平度与垂直度，以及杆件的步距、纵距和横距。 （2）水平拉杆搭设要求： 模板系统立杆在距地面200mm 处设一道纵横水平扫地杆，立杆在扫地杆以上每隔1800mm 加设一道纵横水平拉杆，立杆在距楼板模板下层支承枋约200mm 处设一道纵横水平拉杆。 （3）剪刀撑搭设要求： 1）梁的支架立杆必须设置剪刀撑；楼板模板在四周连续设置垂直剪刀撑，剪刀撑由顶部到底部连续设置。在支架中间设置一道水平剪刀撑，并应连续设置。 2）水平剪刀承应在水平面内与纵横向水平杆呈450-600 夹角并与立杆用转角扣件连接。垂直剪刀撑应在垂直面与立杆呈450-600 夹角并与立杆用转角扣件连接。 3）剪刀撑与立杆连接的转角扣件中心线与主节点的距离不宜大于150mm。剪刀撑宽度不小于4 跨且不小于6 米。 4）剪刀撑的接长应采用搭接，搭接长度不小于1 米用三个扣件固定。 5）剪刀撑必须与钢管立杆、水平杆同步搭设。水平杆设于钢管立杆内侧，剪刀撑...
