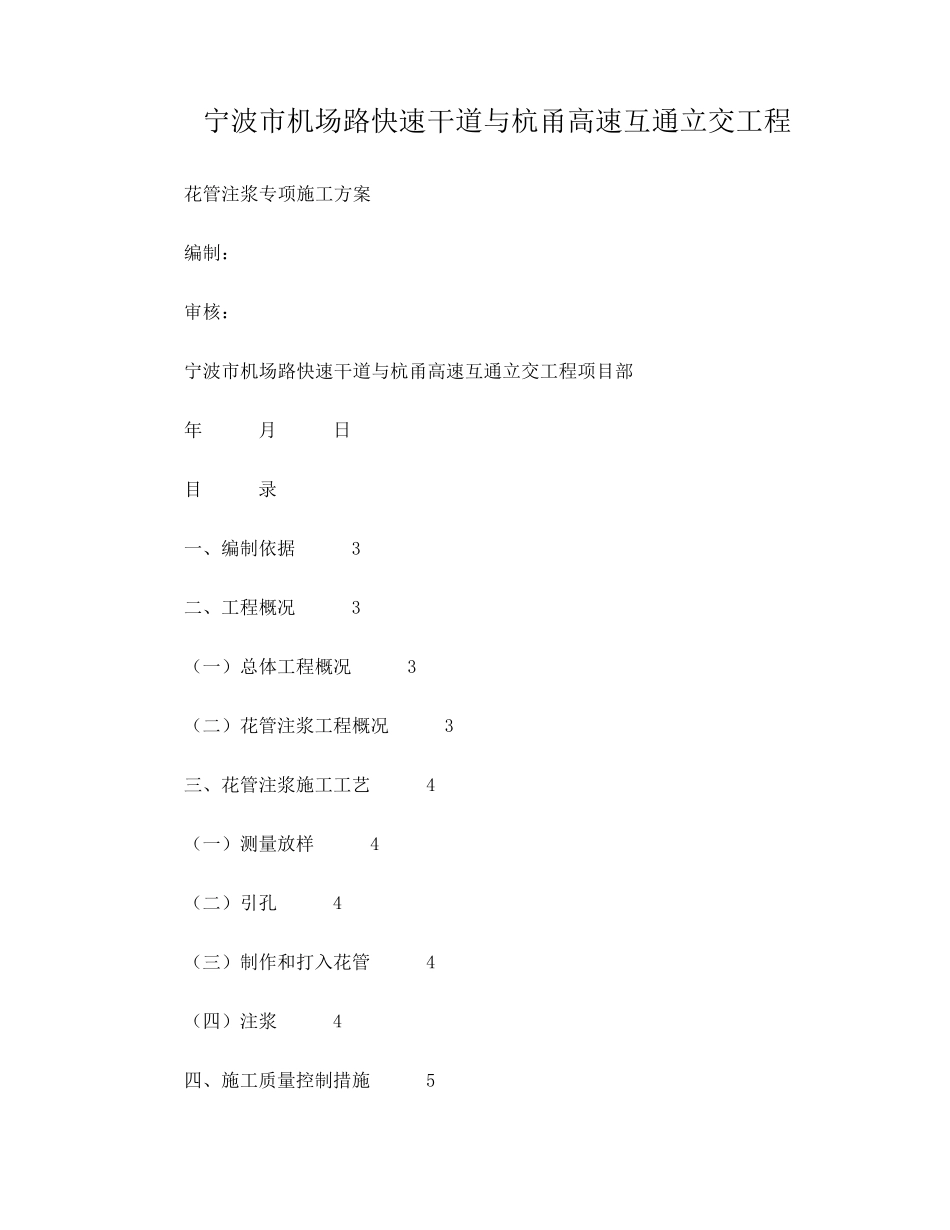

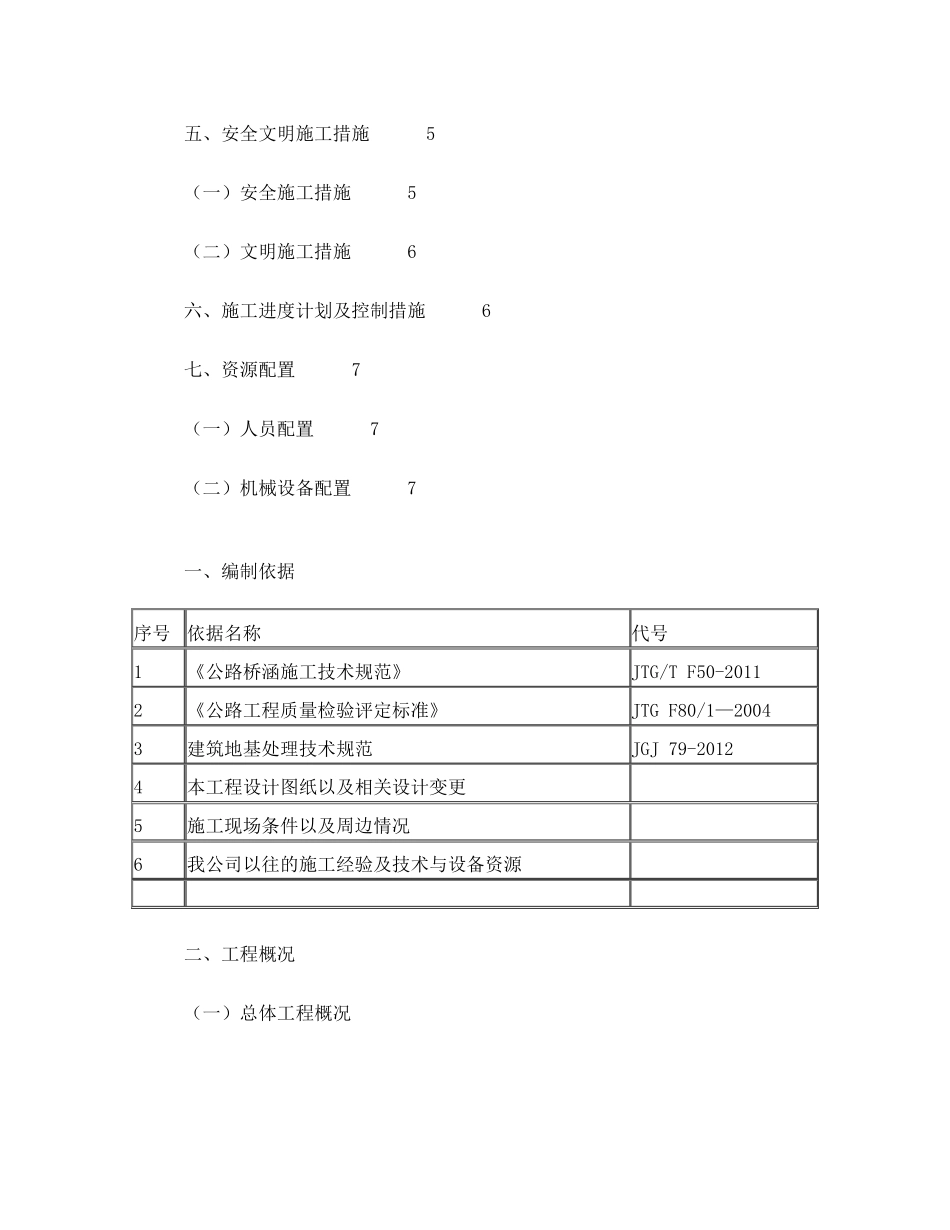

宁波市机场路快速干道与杭甬高速互通立交工程 花管注浆专项施工方案 编制： 审核： 宁波市机场路快速干道与杭甬高速互通立交工程项目部 年 月 日 目 录 一、编制依据 3 二、工程概况 3 （一）总体工程概况 3 （二）花管注浆工程概况 3 三、花管注浆施工工艺 4 （一）测量放样 4 （二）引孔 4 （三）制作和打入花管 4 （四）注浆 4 四、施工质量控制措施 5 五、安全文明施工措施 5 （一）安全施工措施 5 （二）文明施工措施 6 六、施工进度计划及控制措施 6 七、资源配置 7 （一）人员配置 7 （二）机械设备配置 7 一、编制依据 序号 依据名称 代号 1 《公路桥涵施工技术规范》 JTG/T F50-2011 2 《公路工程质量检验评定标准》 JTG F80/1—2004 3 建筑地基处理技术规范 JGJ 79-2012 4 本工程设计图纸以及相关设计变更 5 施工现场条件以及周边情况 6 我公司以往的施工经验及技术与设备资源 二、工程概况 （一）总体工程概况 本工程是机场路快速干道与杭甬高速沟通的重要节点，位于鄞州区。该项目为双喇叭收费互通立交，设置匝道收费站1 座，规模为6 进11 出；设置匝道11条，地面辅道3 条，同步建设杭甬高速宁波管理处、高速交警与路政管理用房、汽车维修站各1 处，立交区河道改建，景观绿化等配套工程。工程总造价约为4.5 亿元，建设工期为730 日历天。 （二）花管注浆工程概况 本工程杭甬高速拼宽段为减小新老路基衔接处不均匀沉降，设计在新老路基衔接处的坡顶和坡底位置设置了两道花管高压注浆处理，注浆花管直径宜采用φφ37mm-φ42mm，孔深1.5m，纵向间距2m，浆液采用42.5MPa 普通硅酸盐水泥拌制，水灰比1.0。 拼宽道路断面图 三、花管注浆施工工艺 测量放样→引孔→制作和打入花管→注浆 （一）测量放样 1、观测点由本工程的已经报审的测量控制点引入，形成临时控制点资料并加以保护，拟选择在无施工干扰或干扰小的视野空旷区域。 2、测量作业完成后，测量员必须对测量成果向现场施工员以及作业班组相关人员进行交底，现场作业人员必须对测量成果进行保护。 3、测量放样需形成测量资料，报监理审查并存档。 （二）引孔 采用空压机和风镐浆引孔钻打入，每段杆长50cm，分三次进行，钻杆直径能满足后期花管打入要求。 若在引孔过程中遇到大的石块导致该孔位的引孔困难，应与设计联系适当的调整孔位，在设计确定的孔位调整允许范围内进行重新放样和引孔...
