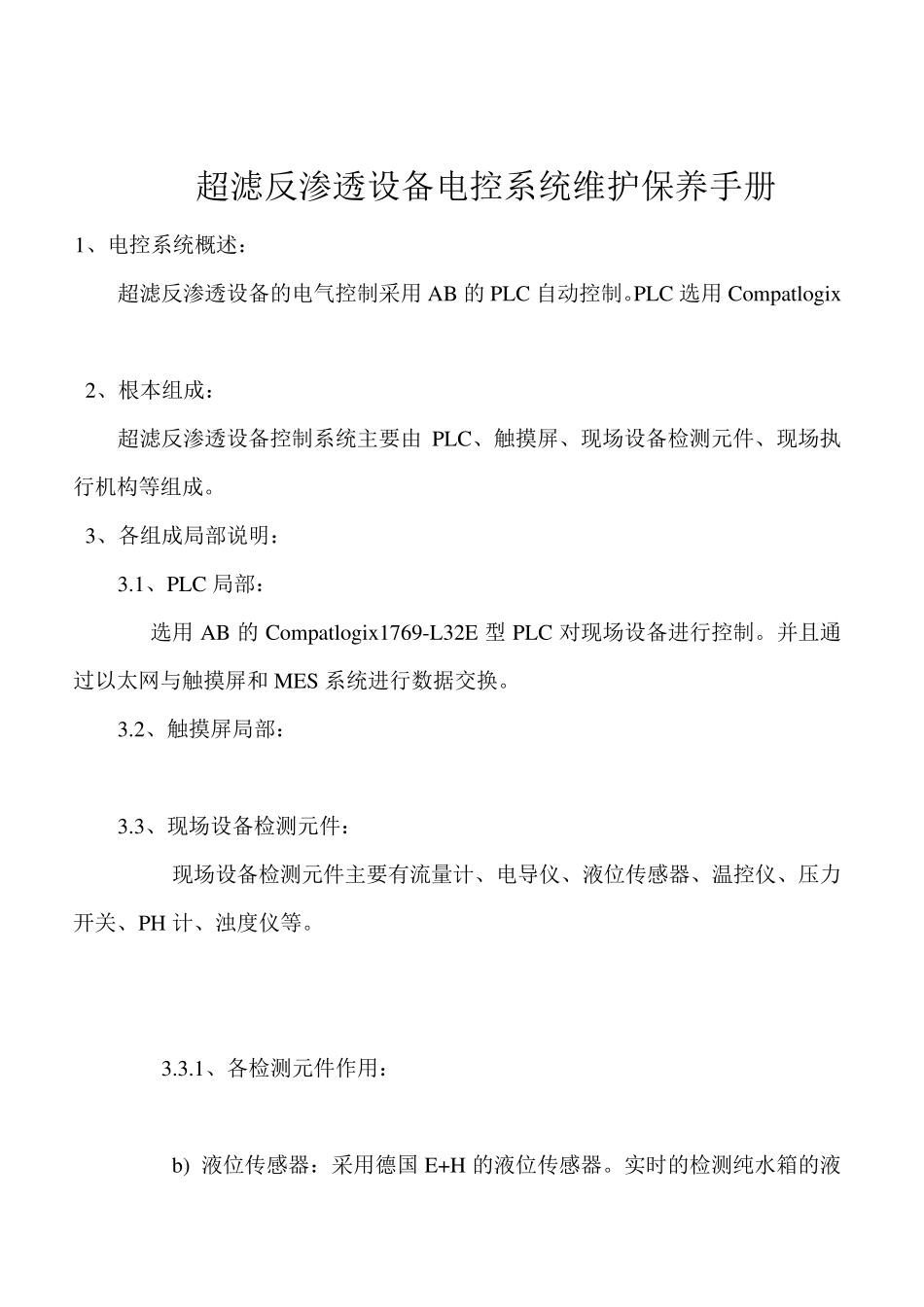

超滤反渗透设备电控系统维护保养手册_第1页
1/6

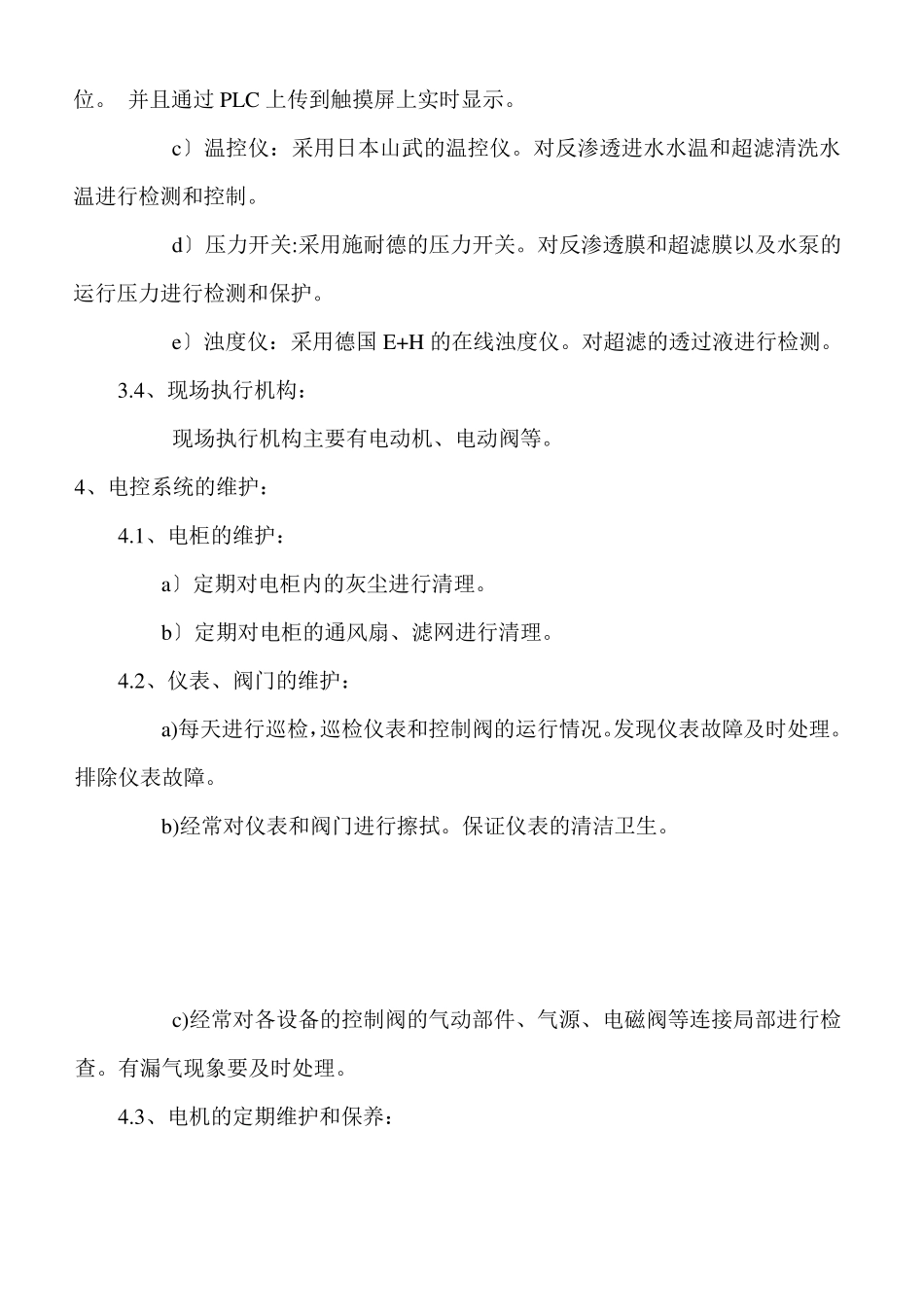

超滤反渗透设备电控系统维护保养手册_第2页
2/6

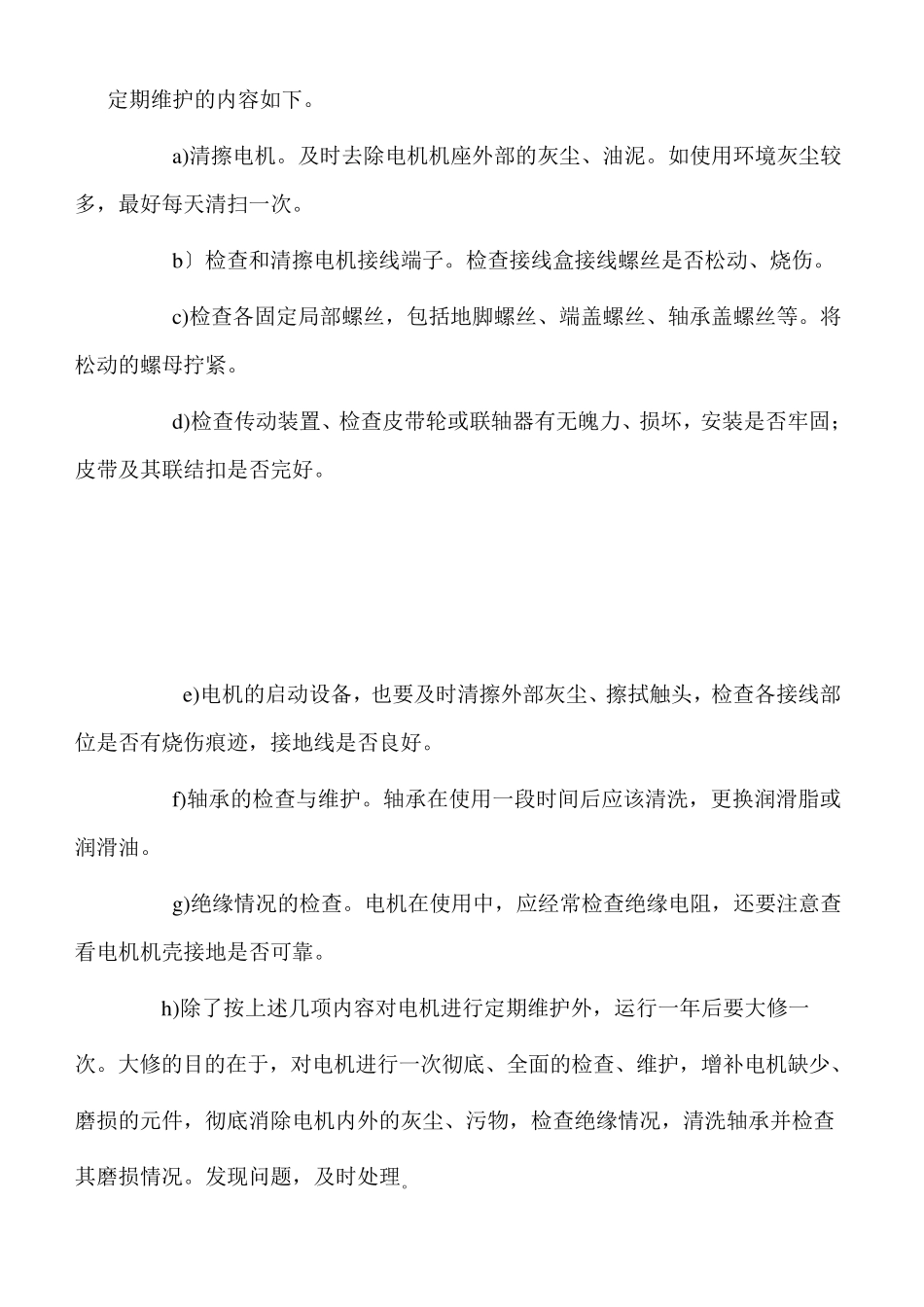

超滤反渗透设备电控系统维护保养手册_第3页
3/6
超滤反渗透设备电控系统维护保养手册 1、电控系统概述: 超滤反渗透设备的电气控制采用AB 的PLC 自动控制。PLC 选用Compatlogix 2、根本组成: 超滤反渗透设备控制系统主要由PLC、触摸屏、现场设备检测元件、现场执行机构等组成。 3、各组成局部说明: 3.1、PLC 局部: 选用AB 的Compatlogix1769-L32E 型PLC 对现场设备进行控制。并且通过以太网与触摸屏和MES 系统进行数据交换。 3.2、触摸屏局部: 3.3、现场设备检测元件: 现场设备检测元件主要有流量计、电导仪、液位传感器、温控仪、压力开关、PH 计、浊度仪等。 3.3.1、各检测元件作用: b) 液位传感器:采用德国E+H 的液位传感器。实时的检测纯水箱的液位。 并且通过PLC 上传到触摸屏上实时显示。 c〕温控仪:采用日本山武的温控仪。对反渗透进水水温和超滤清洗水温进行检测和控制。 d〕压力开关:采用施耐德的压力开关。对反渗透膜和超滤膜以及水泵的运行压力进行检测和保护。 e〕浊度仪:采用德国E+H 的在线浊度仪。对超滤的透过液进行检测。 3.4、现场执行机构: 现场执行机构主要有电动机、电动阀等。 4、电控系统的维护: 4.1、电柜的维护: a〕定期对电柜内的灰尘进行清理。 b〕定期对电柜的通风扇、滤网进行清理。 4.2、仪表、阀门的维护: a)每天进行巡检,巡检仪表和控制阀的运行情况。发现仪表故障及时处理。排除仪表故障。 b)经常对仪表和阀门进行擦拭。保证仪表的清洁卫生。 c)经常对各设备的控制阀的气动部件、气源、电磁阀等连接局部进行检查。有漏气现象要及时处理。 4.3、电机的定期维护和保养: 定期维护的内容如下。 a)清擦电机。及时去除电机机座外部的灰尘、油泥。如使用环境灰尘较多,最好每天清扫一次。 b〕检查和清擦电机接线端子。检查接线盒接线螺丝是否松动、烧伤。 c)检查各固定局部螺丝,包括地脚螺丝、端盖螺丝、轴承盖螺丝等。将松动的螺母拧紧。 d)检查传动装置、检查皮带轮或联轴器有无魄力、损坏,安装是否牢固;皮带及其联结扣是否完好。 e)电机的启动设备,也要及时清擦外部灰尘、擦拭触头,检查各接线部位是否有烧伤痕迹,接地线是否良好。 f)轴承的检查与维护。轴承在使用一段时间后应该清洗,更换润滑脂或润滑油。 g)绝缘情况的检查。电机在使用中,应经常检查绝缘电阻,还要注意查看电机机壳接地是否可靠。 h)除了按上述几项内容对电机进行定期维护外,运行一年后要大修一 次。大修的目的在于,对...
