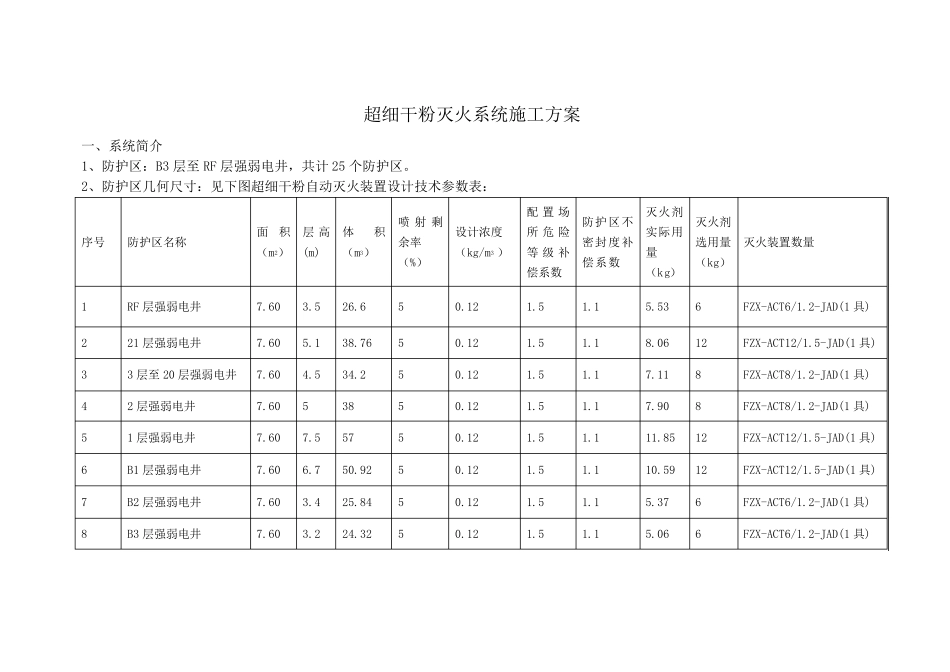

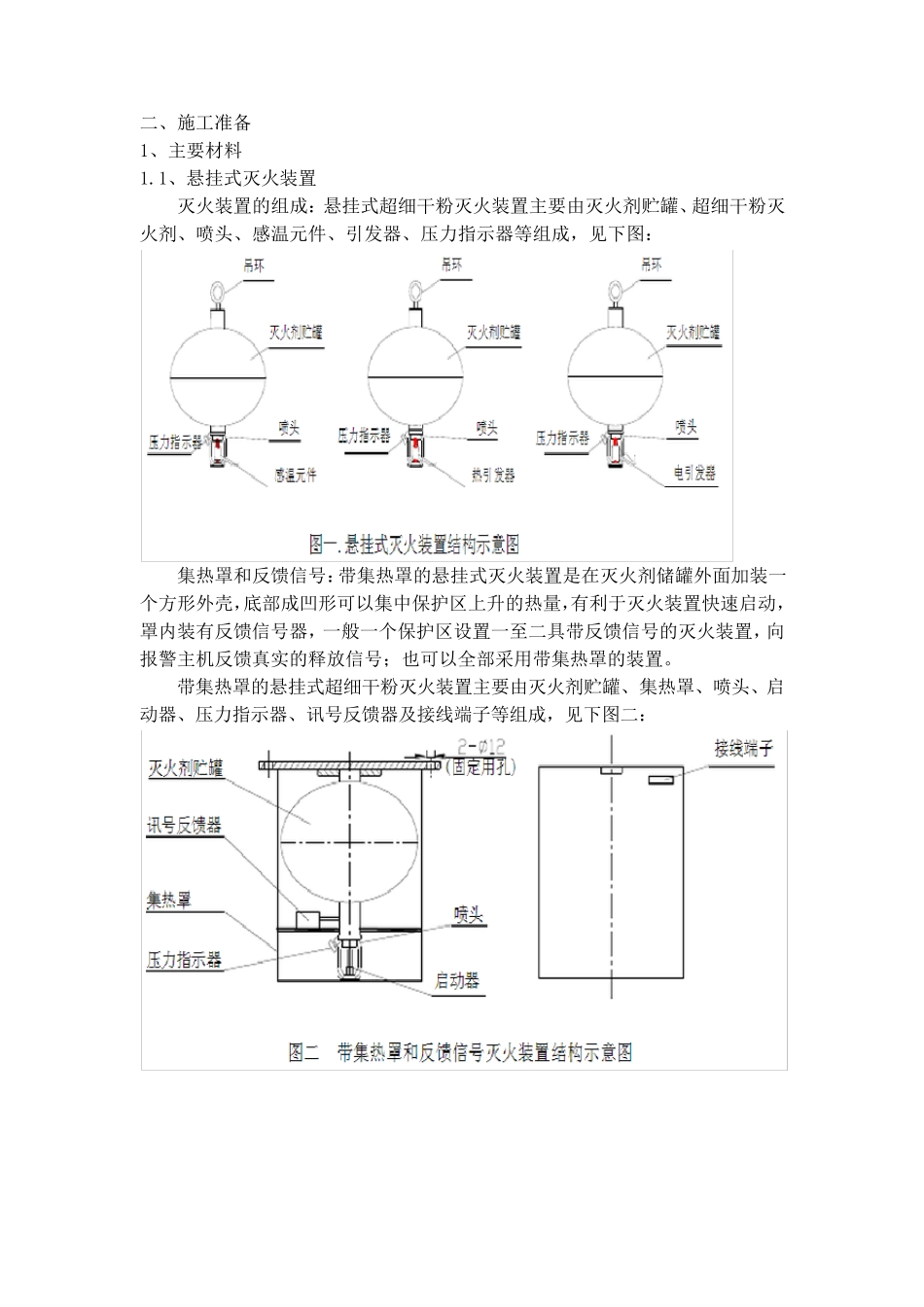

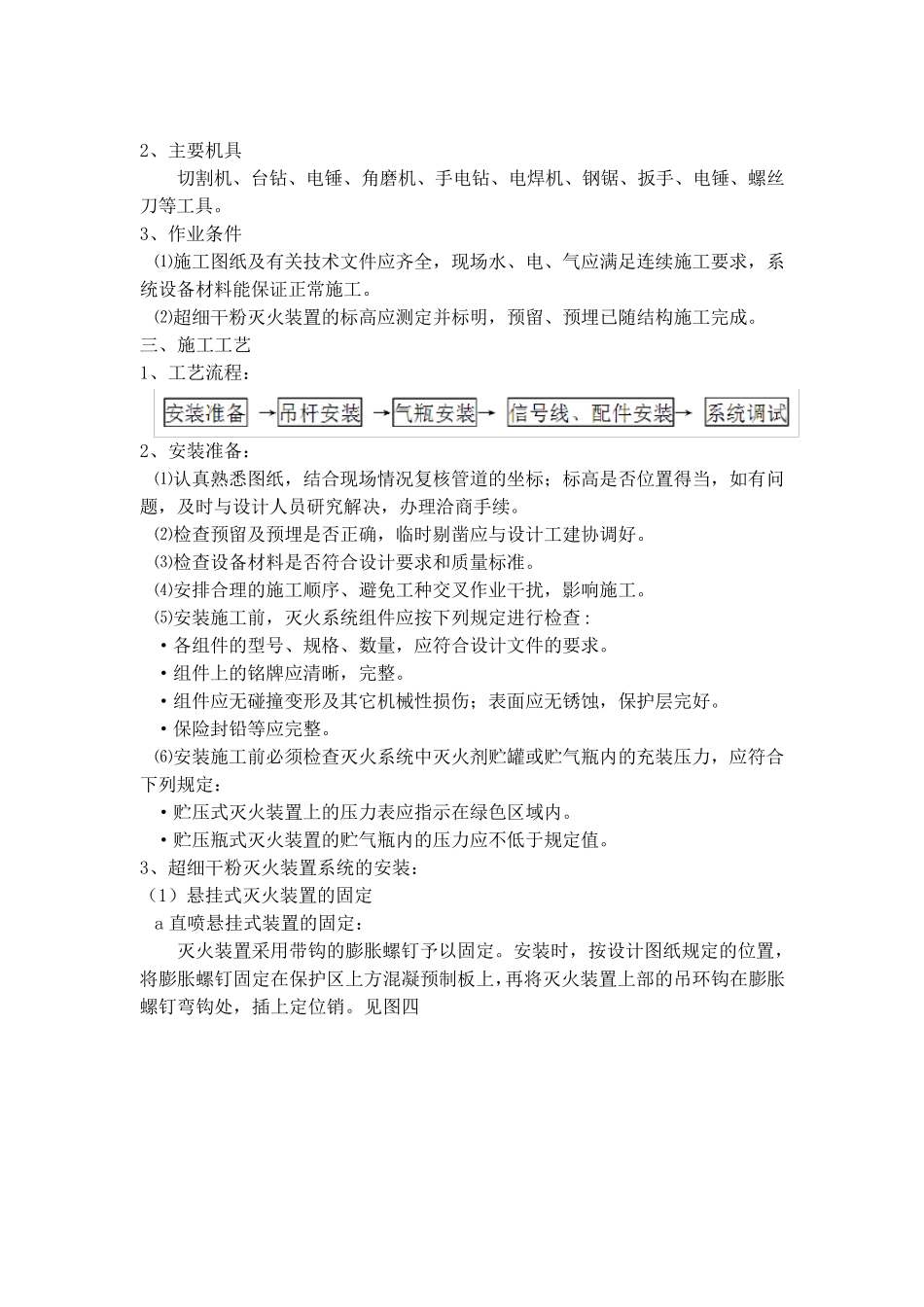

超细干粉灭火系统施工方案 一、系统简介 1、防护区:B3 层至RF 层强弱电井,共计25 个防护区。 2、防护区几何尺寸:见下图超细干粉自动灭火装置设计技术参数表: 序号 防护区名称 面积(m2) 层高(m) 体积(m3) 喷射剩余率 (%) 设计浓度 (kg/m3 ) 配置场所危险等级补偿系数 防护区不密封度补偿系数 灭火剂实际用量 (kg) 灭火剂选用量(kg) 灭火装置数量 1 RF 层强弱电井 7.60 3.5 26.6 5 0.12 1.5 1.1 5.53 6 FZX-ACT6/1.2-JAD(1 具) 2 21 层强弱电井 7.60 5.1 38.76 5 0.12 1.5 1.1 8.06 12 FZX-ACT12/1.5-JAD(1 具) 3 3 层至20 层强弱电井 7.60 4.5 34.2 5 0.12 1.5 1.1 7.11 8 FZX-ACT8/1.2-JAD(1 具) 4 2 层强弱电井 7.60 5 38 5 0.12 1.5 1.1 7.90 8 FZX-ACT8/1.2-JAD(1 具) 5 1 层强弱电井 7.60 7.5 57 5 0.12 1.5 1.1 11.85 12 FZX-ACT12/1.5-JAD(1 具) 6 B1 层强弱电井 7.60 6.7 50.92 5 0.12 1.5 1.1 10.59 12 FZX-ACT12/1.5-JAD(1 具) 7 B2 层强弱电井 7.60 3.4 25.84 5 0.12 1.5 1.1 5.37 6 FZX-ACT6/1.2-JAD(1 具) 8 B3 层强弱电井 7.60 3.2 24.32 5 0.12 1.5 1.1 5.06 6 FZX-ACT6/1.2-JAD(1 具) 二、施工准备 1、主要材料 1.1、悬挂式灭火装置 灭火装置的组成:悬挂式超细干粉灭火装置主要由灭火剂贮罐、超细干粉灭火剂、喷头、感温元件、引发器、压力指示器等组成,见下图: 集热罩和反馈信号:带集热罩的悬挂式灭火装置是在灭火剂储罐外面加装一个方形外壳,底部成凹形可以集中保护区上升的热量,有利于灭火装置快速启动,罩内装有反馈信号器,一般一个保护区设置一至二具带反馈信号的灭火装置,向报警主机反馈真实的释放信号;也可以全部采用带集热罩的装置。 带集热罩的悬挂式超细干粉灭火装置主要由灭火剂贮罐、集热罩、喷头、启动器、压力指示器、讯号反馈器及接线端子等组成,见下图二: 2、主要机具 切割机、台钻、电锤、角磨机、手电钻、电焊机、钢锯、扳手、电锤、螺丝刀等工具。 3、作业条件 ⑴施工图纸及有关技术文件应齐全,现场水、电、气应满足连续施工要求,系统设备材料能保证正常施工。 ⑵超细干粉灭火装置的标高应测定并标明,预留、预埋已随结构施工完成。 三、施工工艺 1、工艺流程: 2、安装准备: ⑴认真熟悉图纸,结合现场情况复核管道的...
