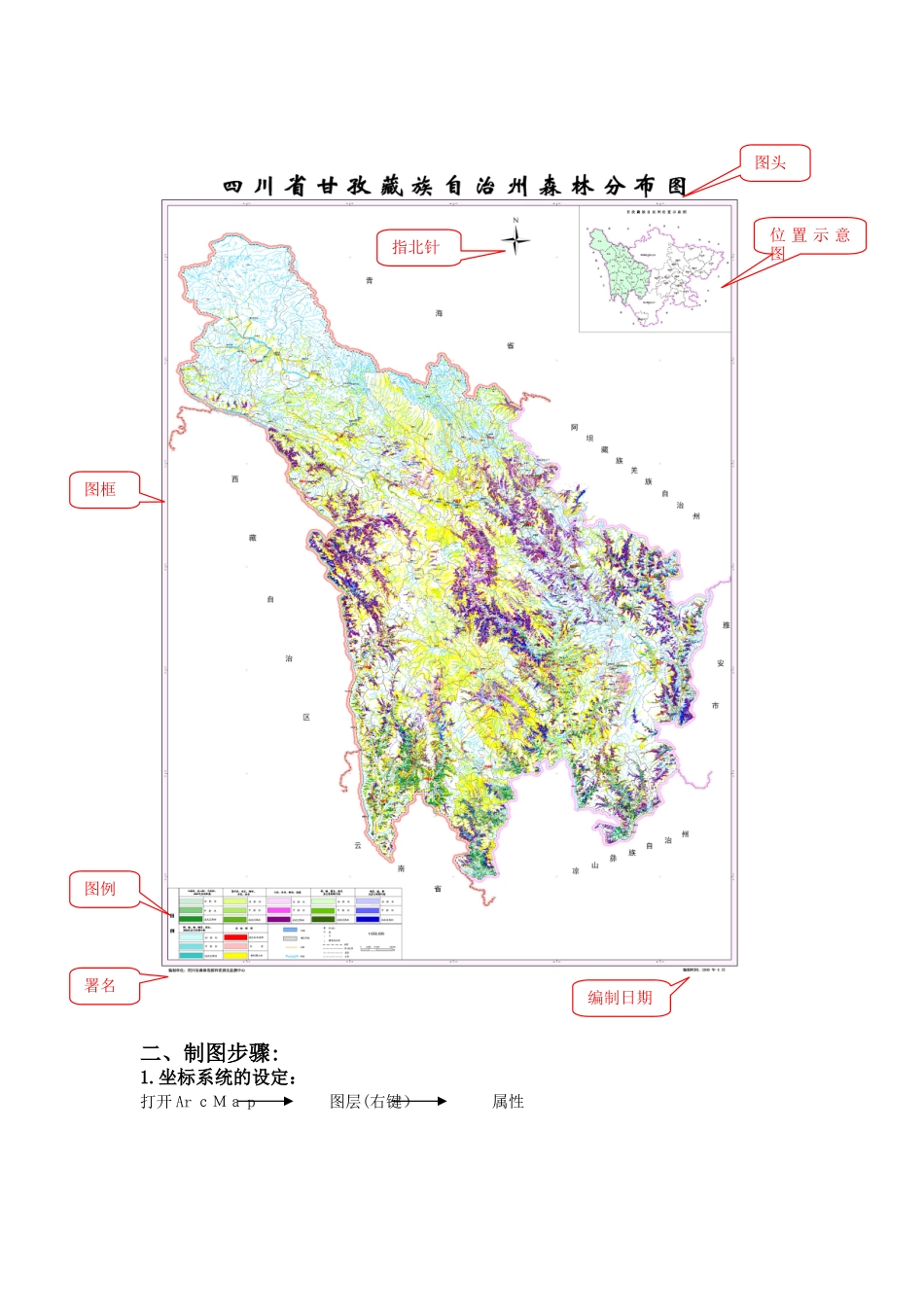

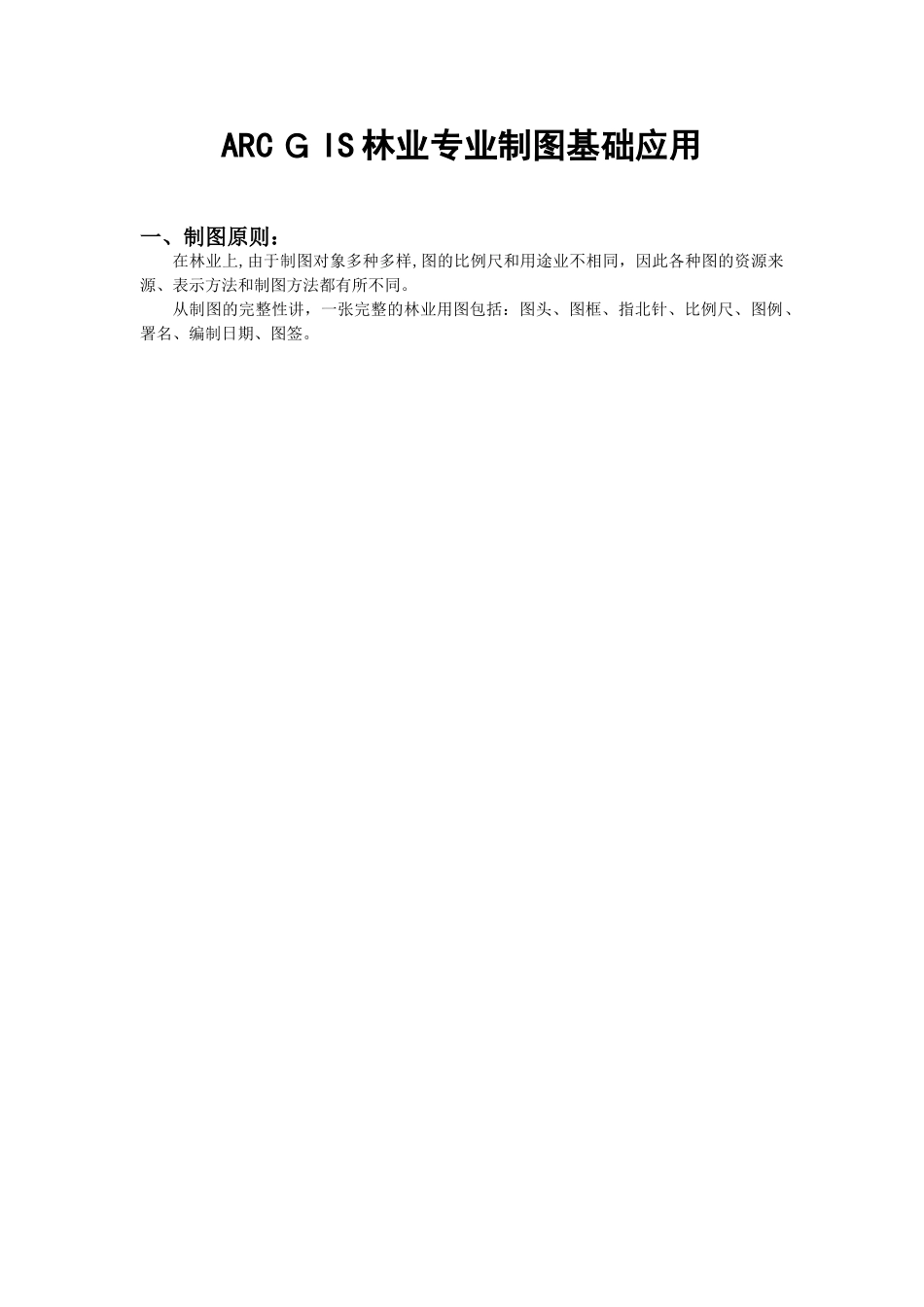

ARCGIS林业专业制图基础应用一、制图原则:在林业上,由于制图对象多种多样,图的比例尺和用途业不相同,因此各种图的资源来源、表示方法和制图方法都有所不同。从制图的完整性讲,一张完整的林业用图包括:图头、图框、指北针、比例尺、图例、署名、编制日期、图签。二、制图步骤:1.坐标系统的设定:打开ArcMap图层(右键)属性图头位置示意图指北针署名编制日期图例图框坐标系统预定义GeographicCoordinateSystemsAsiaBeijing1954ProjectedCoordinateSystemsGausskrugerBeijing1954Bejing1954GKZone17N确定(根据不同的数据选择不同的带)2.数据层的添加:图层(右键)添加数据选择制图所需的图层添加注意:如果出现以下对话框,说明数据源的坐标系统不同,直接单击关闭,自动将其数据转换到相同坐标系统下。3.组的生成:在图层下面的数据层中选择相同类型的数据组成组,便于数据的管理。选择数据(右键)组(双击)新建组合图层常规,图层名称(L):修改图层名称确定4.保存工程:数据添加后,保存一个工程文件,以便以后随时调用。工程文件名:*.mxd方法一:方法二:文件保存可以修改当你保存工程以后,左上角显示工程名称。5.属性表:选择数据层(右键),如“县乡点”打开属性表6.查询:用于根据属性表里的同一字段的不同记录进行有选择的显示选择数据层(右键),如“县乡点”属性查询构造器字段记录双击“名称”单击“=”单击“获得唯一值”双击“辽西乡”(你需要的内容)检查表达式正确与否,可以用对话框下面的“校验”;重写表达式可以用“清除”注意:在针对字符型字段的记录时,如“辽西乡”,表达式中一定要使用在英文输入法下的单引号7.点的显示:选择数据层(右键),如“县乡点”属性符号化单击打开符号选择器(改变点的形状、颜色、大小)查询表达式8.加载没有的符号:更多符号添加选择后缀名为.style的文件打开选择形状改变颜色改变大小9.用一个字段的唯一值显示:选择数据层(右键),如“地类点”属性符号化类别唯一值值字段下拉列表框选择需要分类的字段,如“地类名”添加所有值修改点的大小、形状、颜色确定单击,取消双击,改变点的形状、颜色、大小单击,可以修改名称10.点颜色:可以根据自己的需要调整单击这个倒三角更多颜色11.点标注:不用显示点的形状,只标注它的值选择数据层(右键),如“小地名点”属性符号化打开符号选择器颜色用“无颜色”更改数据,调整颜色去掉边圆边框属性轮廓线颜色无颜色确定无颜色选择无颜色后,默认的形状,依然有一个空心的圆边框选择数据层(右键),如“小地名点”属性标注线、面的查询、显示、标注与点的操作完全相同12.分子式的标注:点、线、面都适用选择数据层(右键),如“小班”属性标注表达式输入分子式语句单击,勾上选择用于标注的字段字体编辑工具,与word文档相同注意:分子式语句的输入时,一定要在英文输入法的状态下输入;输入时要空格;根据不同的情况,可以将[原小班号]、[生态区位]、[小班面积]更改成不同字段,还可以根据不同情况增加字段,减少字段。语句输入后可以用“验证”检查输入分子式语句写好的语句可以用保存,将其保存起来,以便以后或他人调用,以*.lxp格式保存用加载可以直接调用,写好的语句13.图层文件的生长(*.lry的生成)点、线、面都适用,调整好的颜色可以将其保存起来,以便以后或他人调用,以*.lry格式保存选择数据层(右键),如“小班”属性符号化双击,改变颜色确定选择数据层(右键),如“小班”另存为图层文件保存双击,改变颜色14.调用*.lry选择数据层(右键),如“小班”属性符号化导入打开文件选择要调用的*.lry添加确定确定15.数据视图与版面视图的切换方法一:视图数据视图、版面视图这里的字段这里的字段方法二:左下角数据视图版面视图数据视图版面视图16.图头:新建文本在空白处单击文本(右键)属性输入图头改变符号输入图头名称相同的方法输入署名、编制日期效果:字体编辑工具,与word文档相同图头署名编制日期17.格网的生成:经纬度:图层(右键)属性格网新建格网经纬网下一步只显示标注,设定间隔下一步下一步完成应用确定可以根据情况设定效果:改变垂直方向...
