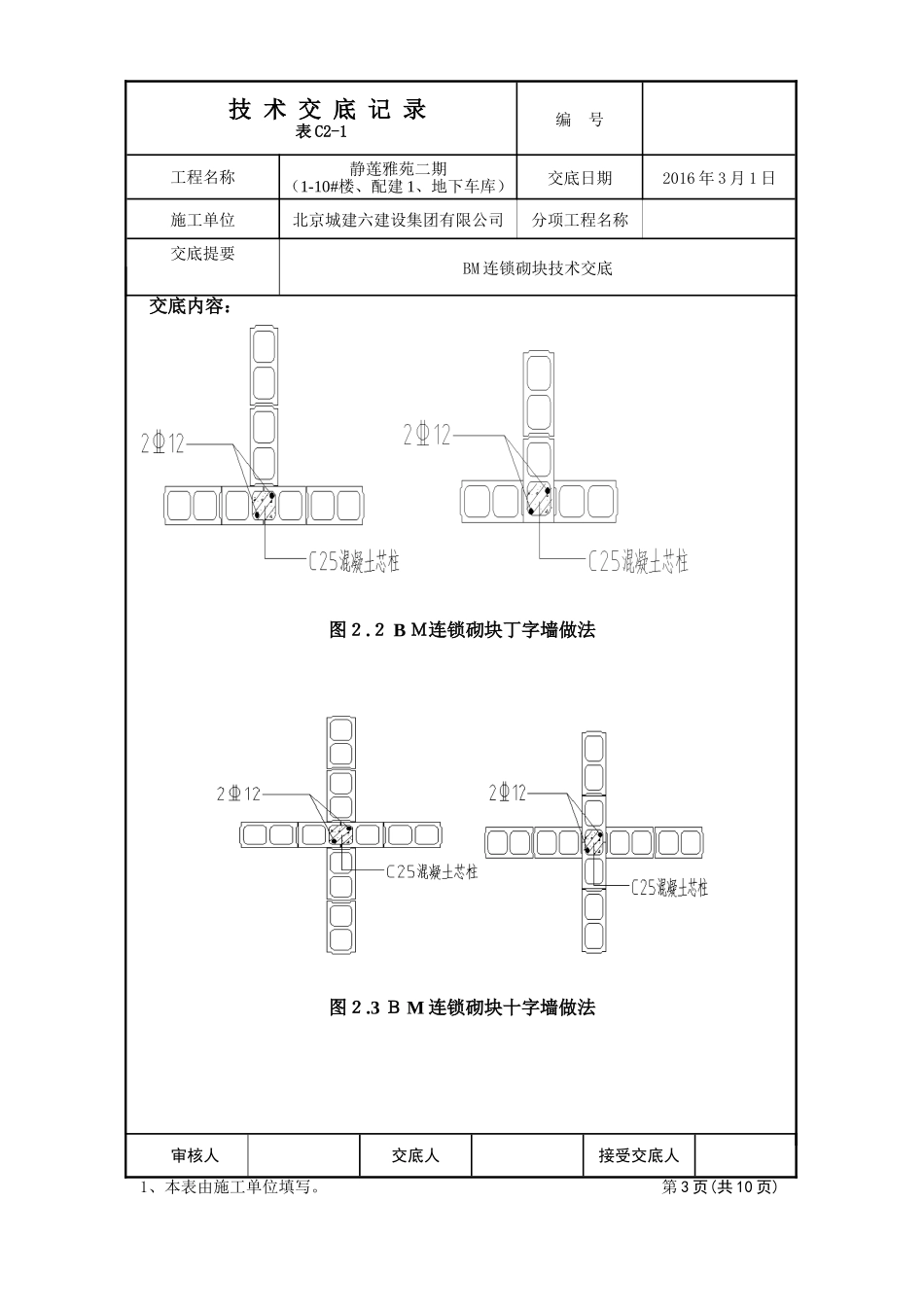

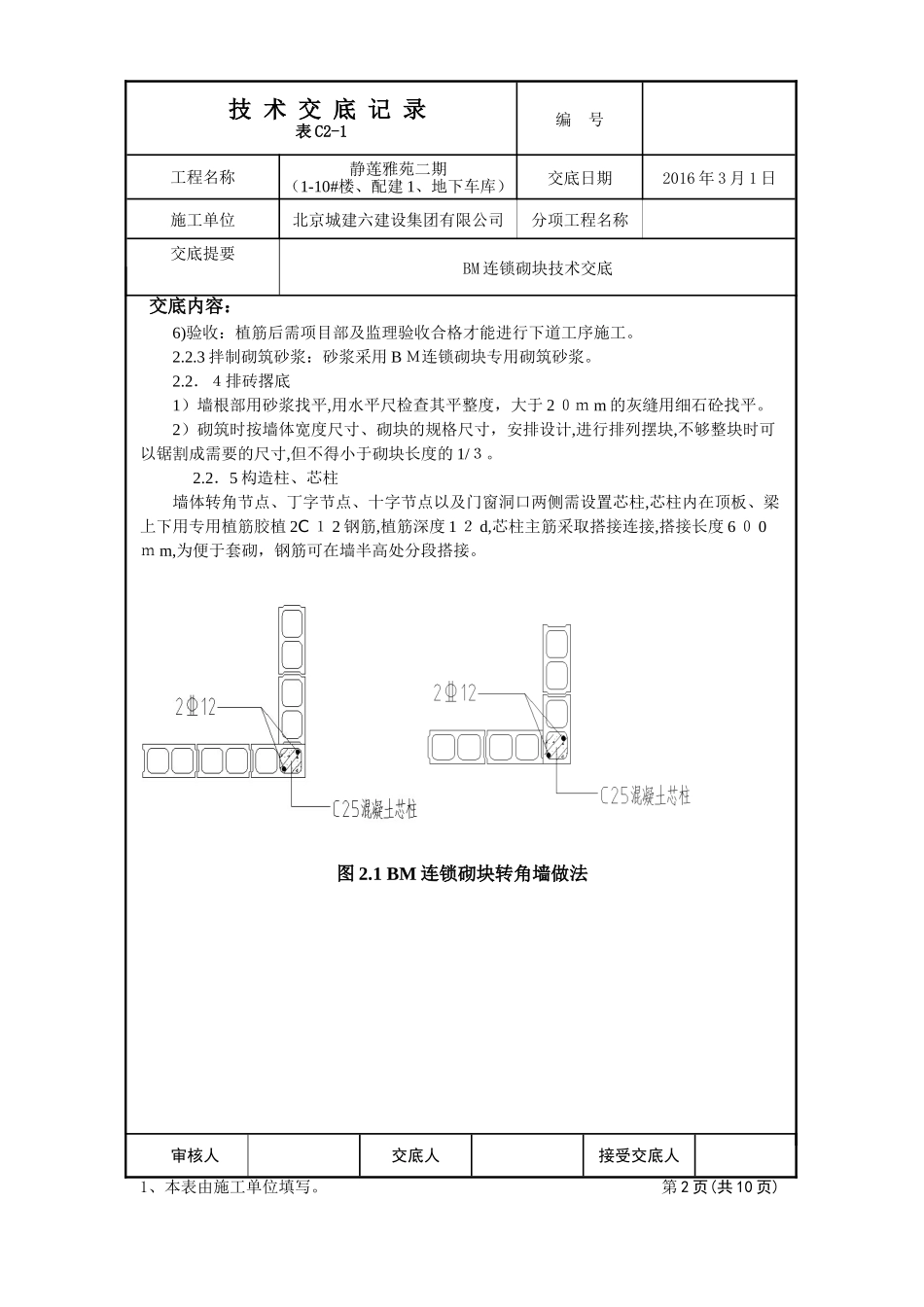

技术交底记录表C2-1编号工程名称静莲雅苑二期(1-10#楼、配建1、地下车库)交底日期2016年3月1日施工单位北京城建六建设集团有限公司分项工程名称交底提要BM连锁砌块技术交底交底内容:一、施工准备1.1施工时间安排:2016年3月1日至二次结构砌筑全部施工完毕。1.2主要施工部位:地下车库及配建1。1.3材料准备:BM轻集料隔墙连锁砌块、BM专用砌筑砂浆1.4机具准备:外用电梯、切割机、砂浆搅拌机、瓦刀、夹具、手锯、小推车、灰斗、木锤、皮数杆、弹线盒、墨水。1.5作业条件:1.5.1准备开展二次结构施工的主体楼层已通过验收。1.5.2弹出的轴线、墙线、门窗洞口线经复合无误后办完交接。二、操作工艺2.1工艺流程:施工准备→放线→植筋→排砖撂底→抱框柱、芯柱绑扎→水平系梁→墙体砌筑2.2主要流程施工工艺:2.2.1放线严格按照施工蓝图进行施工,植筋部位需做好明确标注,二次结构砌筑部位除厨房、卫生间部位使用加气混凝土砌块外,其他部位均采用BM连锁砌块。外墙采用MU5.0等级的BM连锁砌块,内墙采用MU3.5等级连锁砌块。地上厨房卫生间采用A3.5等级加气混凝土砌块。放线结束后需验收合格才能进行下道工序施工。1、7、8#楼因只各设置一部外用电梯,所以计划在1、8#楼15/D-E轴、29/D-E;7#楼15/D-E轴处留置长1500mm,高2000mm施工洞,此施工洞两侧砌筑墙体需留设马牙槎,后期洞口上侧支设200mm高水平系梁(3C10,A6.5@250)居洞中处设置芯柱(2C12,A6.5@250)。2.2.2植筋1)成孔:成孔根据不同钢筋直径采用电锤成孔,孔深10d(8为80mm,12为120mm当遇到板厚不够植筋深度时,植筋深度在不打穿顶板前提下适当调整,植筋钢筋全部采用三级带肋钢筋。2)清孔:钻内粉尘用吹气筒或风机清理干净,将孔内灰屑吹出孔壁。3)灌胶:植筋胶注入量为孔深的2/3。4)插筋:将钢筋按顺时针方向旋转插至孔底,以孔口有少量结构胶溢出为准。5)固化:加强成品保护,结构胶固化期(24小时)内不得对钢筋进行碰撞扰动。审核人交底人接受交底人1、本表由施工单位填写。第1页(共10页)技术交底记录表C2-1编号工程名称静莲雅苑二期(1-10#楼、配建1、地下车库)交底日期2016年3月1日施工单位北京城建六建设集团有限公司分项工程名称交底提要BM连锁砌块技术交底交底内容:6)验收:植筋后需项目部及监理验收合格才能进行下道工序施工。2.2.3拌制砌筑砂浆:砂浆采用BM连锁砌块专用砌筑砂浆。2.2.4排砖撂底1)墙根部用砂浆找平,用水平尺检查其平整度,大于20mm的灰缝用细石砼找平。2)砌筑时按墙体宽度尺寸、砌块的规格尺寸,安排设计,进行排列摆块,不够整块时可以锯割成需要的尺寸,但不得小于砌块长度的1/3。2.2.5构造柱、芯柱墙体转角节点、丁字节点、十字节点以及门窗洞口两侧需设置芯柱,芯柱内在顶板、梁上下用专用植筋胶植2C12钢筋,植筋深度12d,芯柱主筋采取搭接连接,搭接长度600mm,为便于套砌,钢筋可在墙半高处分段搭接。图2.1BM连锁砌块转角墙做法审核人交底人接受交底人1、本表由施工单位填写。第2页(共10页)技术交底记录表C2-1编号工程名称静莲雅苑二期(1-10#楼、配建1、地下车库)交底日期2016年3月1日施工单位北京城建六建设集团有限公司分项工程名称交底提要BM连锁砌块技术交底交底内容:图2.2BM连锁砌块丁字墙做法图2.3BM连锁砌块十字墙做法审核人交底人接受交底人1、本表由施工单位填写。第3页(共10页)技术交底记录表C2-1编号工程名称静莲雅苑二期(1-10#楼、配建1、地下车库)交底日期2016年3月1日施工单位北京城建六建设集团有限公司分项工程名称交底提要BM连锁砌块技术交底交底内容:图2.4混凝土墙端部与BM连锁砌块相连图2.5BM连锁砌块与混凝土墙相连2.2.6水平系梁及洞口过梁门洞口顶部及窗洞口上下部均设置200mm高通长水平系梁,水平系梁配筋为主筋3C10,箍筋Φ6.5@250,与主体结构采用专用植筋胶连接,植筋深度12d,搭接长度600mm。审核人交底人接受交底人1、本表由施工单位填写。第4页(共10页)技术交底记录表C2-1编号工程名称静莲雅苑二期(1-10#楼、配建1、地下车库)交底日期2016年3月1日施工单位北京城建六建设集团有限公司分项工程名称...
