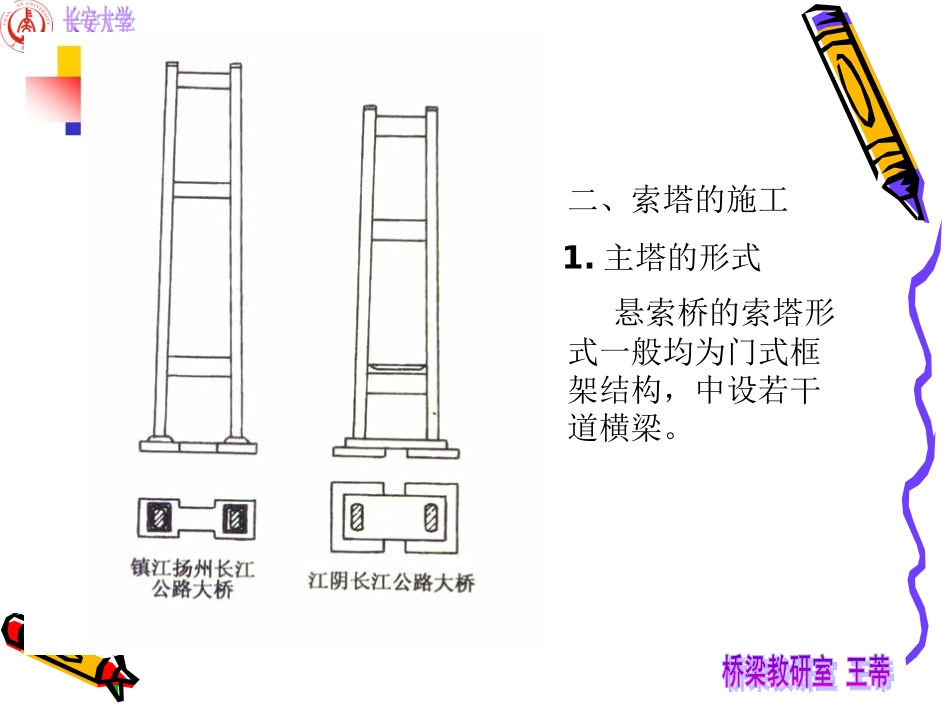

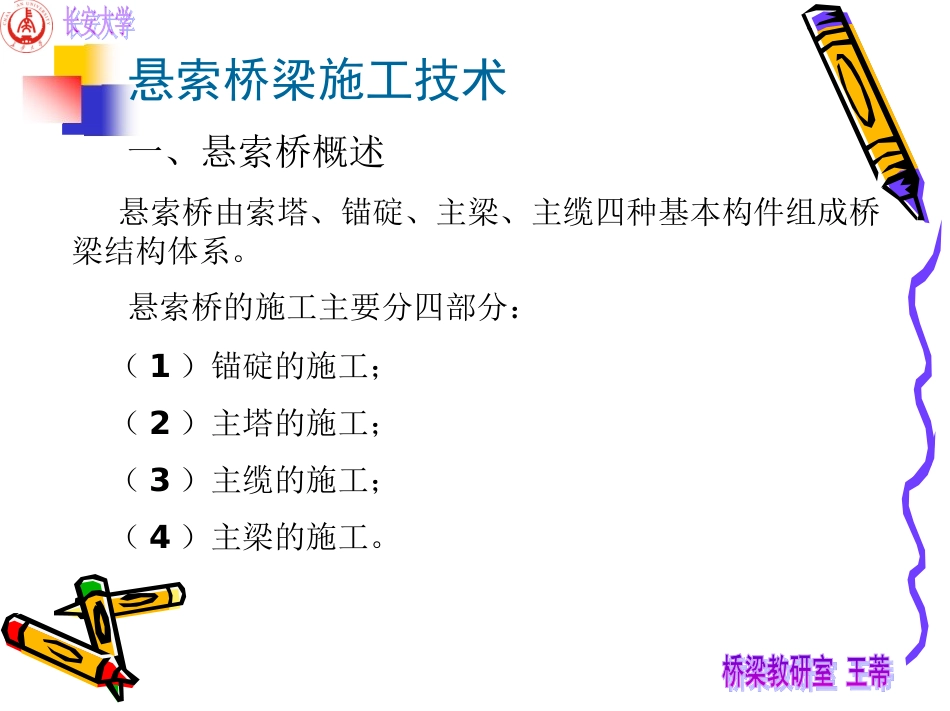

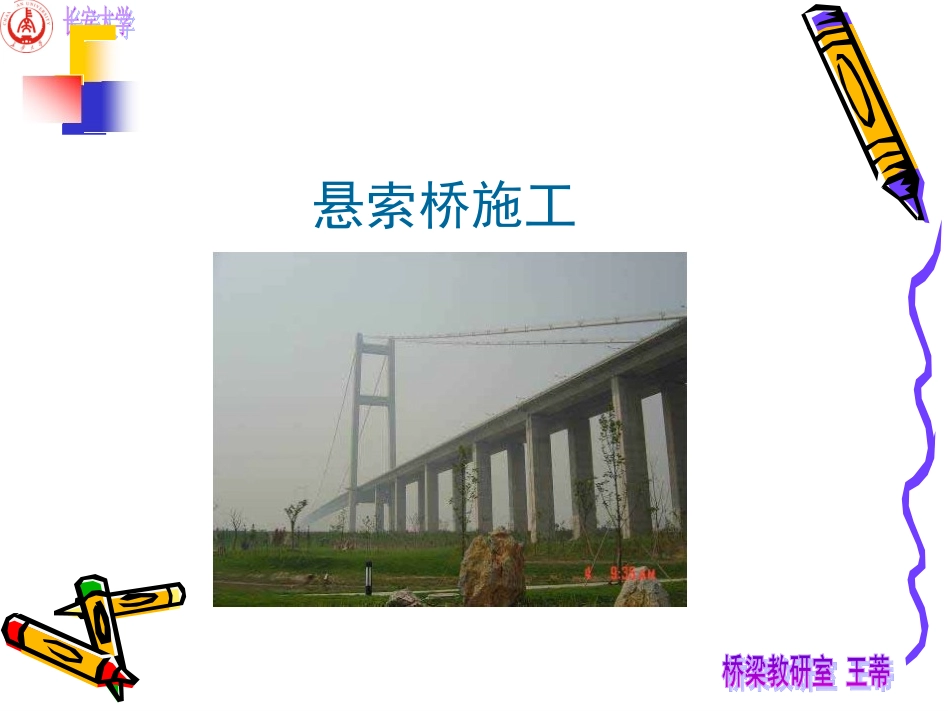

悬索桥施工悬索桥梁施工技术一、悬索桥概述悬索桥由索塔、锚碇、主梁、主缆四种基本构件组成桥梁结构体系。悬索桥的施工主要分四部分：（1）锚碇的施工；（2）主塔的施工；（3）主缆的施工；（4）主梁的施工。二、索塔的施工1.主塔的形式悬索桥的索塔形式一般均为门式框架结构，中设若干道横梁。2.索塔施工的主要机械设备选用及布置悬索桥的索塔高度在100m以上，桥面宽度30m左右，宜设置2台塔吊，2台电梯。桥面宽度20m左右可设置一台塔吊，一台施工电梯。3.塔柱施工悬索桥的塔柱施工与斜拉桥基本相似，多采用爬模施工。施工时，每20m-20m设一道水平支撑，并根据计算用千斤顶施加60~100t左右的顶推力。悬索桥应考虑横梁预应力张拉后的压缩对塔柱预偏量的影响。4.索塔横梁施工悬索桥横梁施工一般采取柱梁异步施工，以有利工程进度和塔柱外观。大跨度的悬索桥横梁的体量较大，如江阴桥的三道横梁高均为11m，下横梁底宽11m，长32m。横梁施工方法可采用一次浇筑，一次张拉；也可二次浇筑，一次张拉；还可多次浇筑，多次张拉。三、锚碇的施工1.悬索桥锚碇的施工特点悬索桥锚碇施工特点为：砼数量特别大，持续时间长，施工期近一年，经历一年中的最高温季节和最低温季节。锚碇大体积砼的施工有难度。2.悬索桥锚碇的施工措施（1）构造设计上采取防裂措施①设计合理结构，减少工程数量，降低水化热总量。具体：采用深埋式结构，挖空非关键直接受力部分砼，利用回填土方压重；在主缆锚固体部分采用C40砼，其他基础及配重联结部分用C20等砼，减少水泥用量。②延长锚碇砼的评定验收龄期。具体：利用主缆架设施工期的受力不及最终受力的30%，允许采用标准养护条件下的60d龄期的抗压强度作为验收评定的依据。③增设金属扩张网，改善锚碇大体积砼表面受力状况。（2）合理选材，优化锚碇大体积砼的配合比①C20低标号的砼采用低热矿渣硅酸盐水泥。②掺粉煤灰，Ⅱ级灰。③掺缓凝型高效减水剂，初凝时间控制在22~28h。（3）大体积砼施工温度控制①砼分块、分层1m~3m②控制砼的浇筑温度砼经运输、平仓、振捣等过程之后的温度为浇筑温度。③控制各层浇筑间歇期每层一般不超8d④通冷却水冷却水管水平间距为0.9m。⑤降温速率不超过1.5℃/d。三、主缆的架设1.架设方法概述早年采用AS法施工：将一个像自行车轮子一样的，名为“纺轮”的上边，挂上钢丝，放在牵引索上，驱动牵引索，可往返于桥两端的锚碇之间，不断地架线，直至达到设计数量。AS法架设时风不能大，需作业人员多。后改用PS法，即在工厂中将数十根钢丝制成索股并卷成盘后，两端加上锚具，运至现场进行架设。新PS法将数百根钢丝成束后张拉，与PS法相比，索股数量大为减少。2.架设步骤悬索桥主缆架设施工步骤：3.导索架设主缆开始架设时，首先需架设导索将两岸连接起来，利用它可作为完成猫道和主缆索股的架设所需要的牵引索。导索的架设通常在海潮完全停止时，封锁航道，将导索挂上浮体，用拖船牵引，即为浮子法架设。当潮水流速很大，通航频繁时，可用不封锁航道的方法，用长臂浮吊架设法或直升机吊运导索法。4.猫道架设主缆架设用的猫道由猫道承重索、猫道面层、栏杆和猫道风缆系统等构成。主缆与猫道面层间的高度视主缆直径及紧缆和缠丝所用的机械尺寸而定。猫道宽度4m。为增强猫道整体刚度，并满足通行需要，在适当位置设有猫道横向天桥，将两侧猫道连通。猫道的风缆设置为提高猫道的抗风稳定性和调整猫道面层的形状。其形式有两种：一种将抗风拉索倾斜布置，另一种将抗风拉索垂直布置。猫道面层放在猫道承重索上，从塔顶开始滑移架设，也可卷成盘，将其吊放在塔顶的盘架上，边展开边将横梁、扶手立柱及扶手缆索和横向天桥安装好。江阴桥的猫道架设四、加劲梁架设主要工具是缆载起重机。架设顺序可以从主跨跨中开始，向桥塔方向逐段吊也可以从桥塔开始，向主跨跨中及边跨岸边前进。从桥塔开始吊装的优点是施工比较方便，缺点是桥塔两侧的索夹首先夹紧，此时主缆形状与最终几何线形差别最大，因而主缆中的次应力较大。从跨中开始吊装的优点是：在架设桥塔附近的加劲梁段时，主缆线形已非常接近其最终几何形状，此时将桥塔附近的索夹夹紧，主缆...
