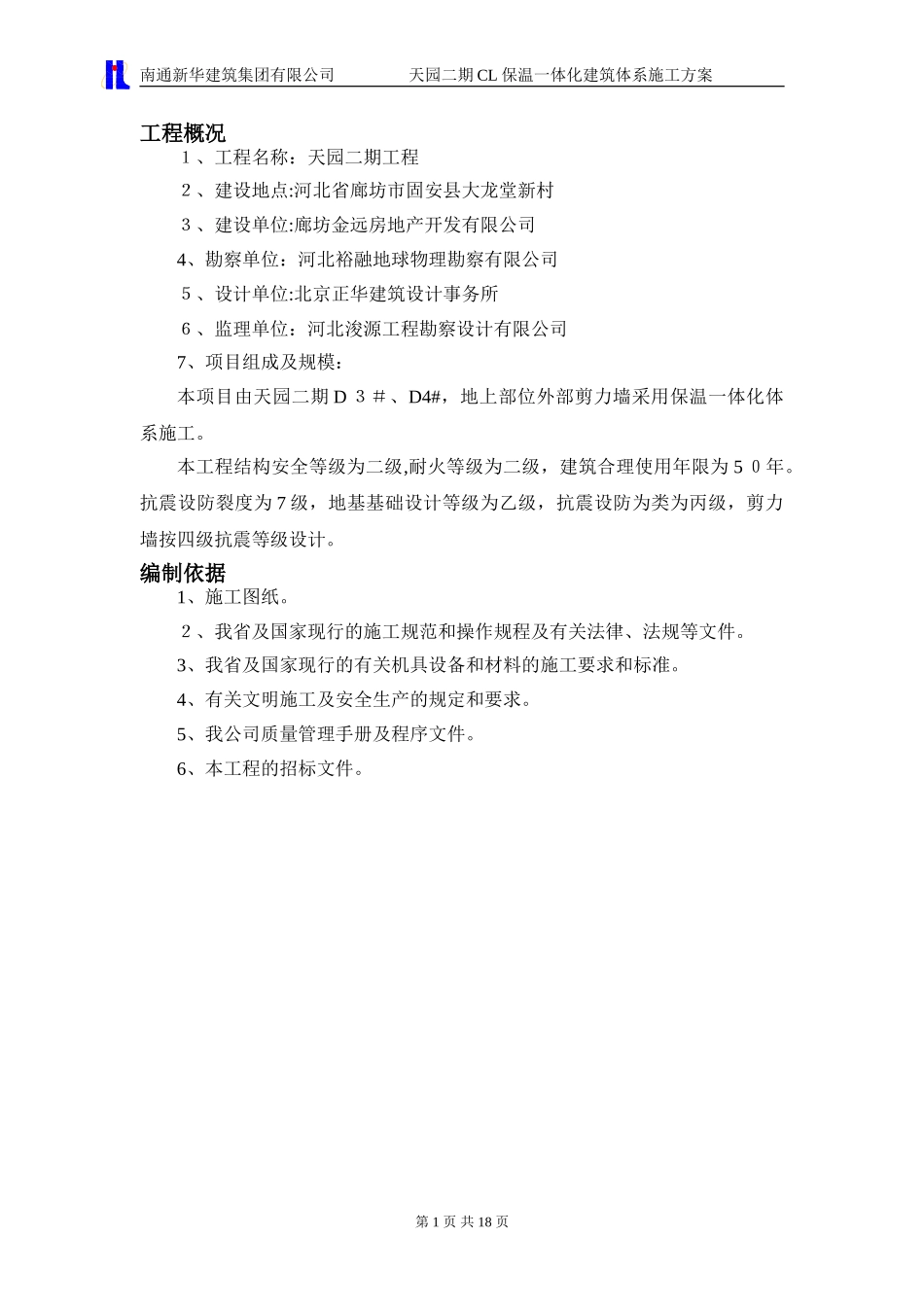

第1页共18页南通新华建筑集团有限公司天园二期CL保温一体化建筑体系施工方案工程概况１、工程名称：天园二期工程２、建设地点:河北省廊坊市固安县大龙堂新村３、建设单位:廊坊金远房地产开发有限公司4、勘察单位：河北裕融地球物理勘察有限公司５、设计单位:北京正华建筑设计事务所６、监理单位：河北浚源工程勘察设计有限公司7、项目组成及规模：本项目由天园二期D３＃、D4#，地上部位外部剪力墙采用保温一体化体系施工。本工程结构安全等级为二级,耐火等级为二级，建筑合理使用年限为5０年。抗震设防裂度为7级，地基基础设计等级为乙级，抗震设防为类为丙级，剪力墙按四级抗震等级设计。编制依据1、施工图纸。２、我省及国家现行的施工规范和操作规程及有关法律、法规等文件。3、我省及国家现行的有关机具设备和材料的施工要求和标准。4、有关文明施工及安全生产的规定和要求。5、我公司质量管理手册及程序文件。6、本工程的招标文件。第2页共18页南通新华建筑集团有限公司天园二期CL保温一体化建筑体系施工方案CL保温一体化建筑体系施工CＬ建筑体系除在结构形式上的特殊性外，在施工技术上也有许多新工艺、新方法。为规范施工操作,保证CL建筑体系的工程质量，通过对具有相同结构体系的工程的施工经验总结,在参考国内外相关技术规范和工艺要求的基础上制定本施工技术方案。本施工技术方案主要是针对本工程的CＬ建筑体系的施工方法。一、CＬ建筑体系施工准备工作１、技术准备工作:(１)施工单位必须熟悉CＬ建筑特点及施工工艺和相关标准。(2）任务确定后,施工单位应提前与ＣＬ建筑体系材料生产基地沟通。（3）在施工图纸的自审、会审和现场签证过程中，应进行以下内容的核查。普通审查：施工图纸是否齐全,图纸与设计说明在内容上是否一致,图纸内是否有矛盾，建筑图纸与结构图纸在尺寸、坐标、标高和说明方面是否一致,水、电、暖、土建等专业图纸之间是否有冲突。专项审查:设计要求施工方法是否可行，是否便于施工操作;CＬ建筑体系结构施工图的复合剪力墙结点与规程规定结点是否一致或符合CL建筑体系技术规程相关规定;ＣＬ复合剪力墙标注是否清晰，布置的位置等是否合理，是否便于施工安装;CL复合剪力墙连接施工缝留设是否合理,是否满足相关规定要求,其规格、尺寸是否便于生产、运输、吊装；配套使用的建材是否达到CL建筑体系要求的相关性能。2、物资准备工作(1)建筑材料的准备工作根据施工预算的材料分析和施工进度计划要求,编制各种物资需要量计划,为施工备料、确定仓库和堆场面积以及组织运输提供依据。（2)ＣL网架板及相关配套材料的准备工作按照图纸设计要求，对CＬ建筑体系配套使用的系列建材进行提料和订购。CL网架板的准备工作:提料：根据结构平面图上ＣＬ复合剪力墙的布置情况,依据ＣＬ建筑体系技术规程和其它有关规定对CL复合剪力墙进行分解编号。详细描述各编号对应网架板的规格尺寸、洞口位置、对应剪力墙位置等情况。运输：根据CＬ网架板的规格尺寸、用量、运距,安排运输机具或车辆及运输路线。运输过程中,要注意ＣL网架板的保护，搭设好运输护架,严禁摔震,防止网架板开焊。存放：CL网架板应存放在干燥平整的场地,搭设临时护架,采用斜立式靠放。存放时，要按照施工使用的顺序,先用的放在外边。当存放时间较长时，要作好防雨、防潮措施，以免冷拔低碳钢丝网架严重锈蚀。预制场地：根据施工进度,计算CL网架板的用量，估算出预制场地的面积。综合考虑进料、吊装、预制施工等综合因素，合理安排预制场地的位置，对预制场地提前平整、硬化。CＬ建筑体系指定配套使用建材的准备工作要做好。本工程垫块采用定型第3页共18页南通新华建筑集团有限公司天园二期CL保温一体化建筑体系施工方案塑料垫块,采用中心距5０0mm梅花型布置,且在CL网架板两侧相互对正。（３)建筑施工机具的准备工作吊装设备：使用4０米臂长的塔吊作为大型吊装设备。塔吊的型号是完全根据设备布置计划、设备工作半径、吊装能力、CL墙板的重量确定的。3、人员准备工作(1）主要技术人员的培训首次参与ＣL建筑体系工程施工的主要技术人员要经过相关技术培训,并合格。培训内容应包括:相关技术规程学习、施工工艺标...
