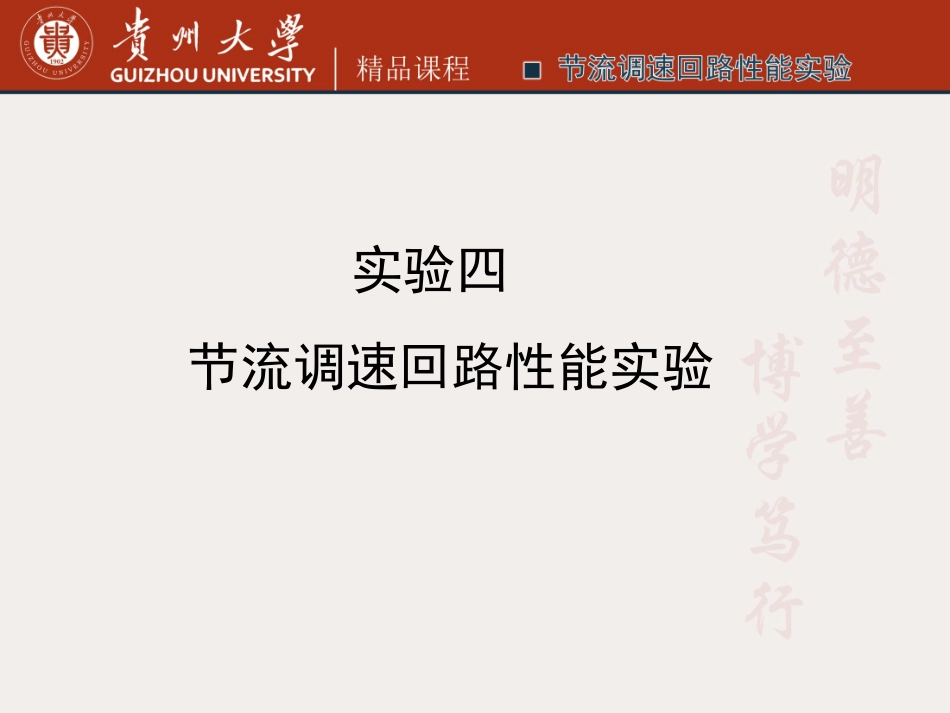

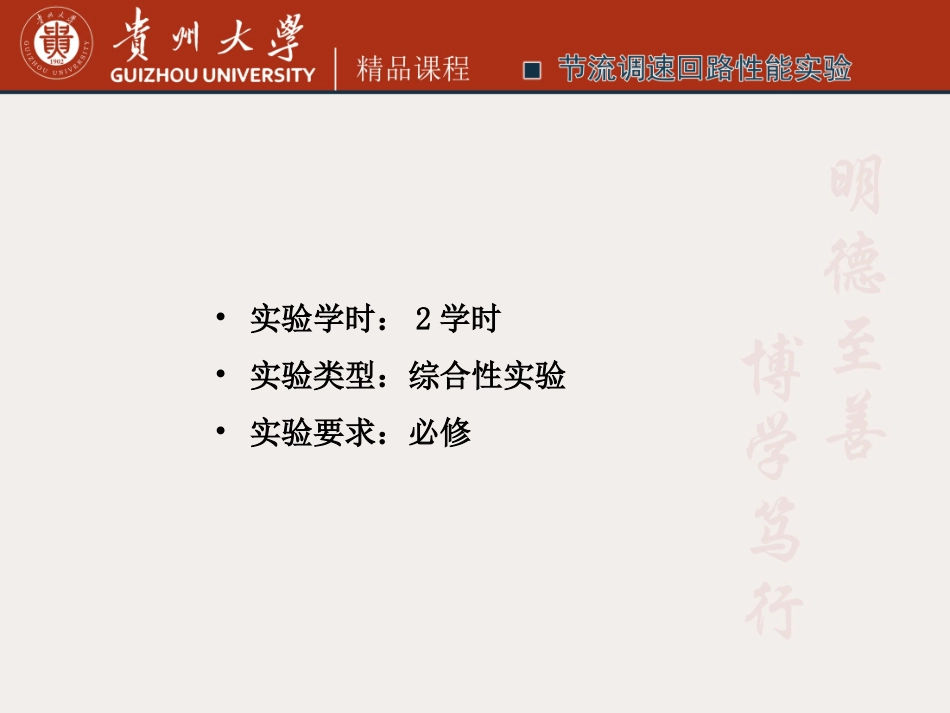

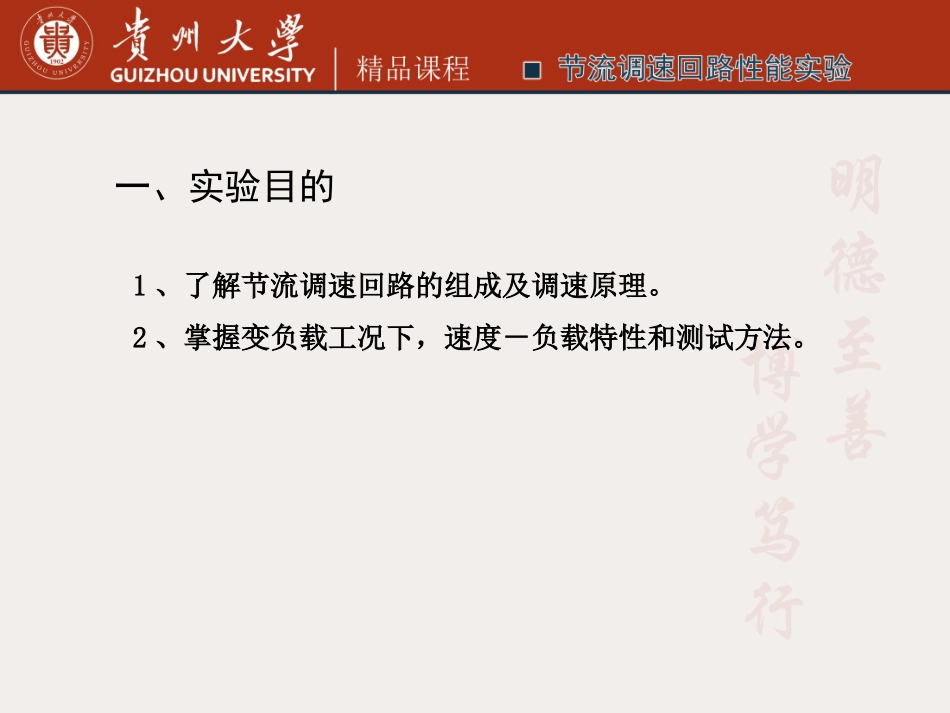

实验四节流调速回路性能实验•实验学时：2学时•实验类型：综合性实验•实验要求：必修一、实验目的1、了解节流调速回路的组成及调速原理。2、掌握变负载工况下，速度－负载特性和测试方法。1、测试采用节流阀的进油路节流调速回路的速度负载特性；2、测试采用节流阀的回油路节流调速回路的速度负载特性；3、测试采用节流阀的旁油路节流调速回路的速度负载特性；二、实验内容三、实验原理及方法3.1实验原理3.1.1变负载速度－负载特性的测试3.1.2实验软件功能软件的操作功能：显示液压原理图、变负载速度－负载特性和功率特性的测试、恒负载功率特性的测试、实验结果表显示、变负载实验曲线显示、恒负载实验曲线显示、变负载输出实验报告（HTML格式）、恒负载输出实验报告（HTML格式）、删除实验记录、实验结果图查询、实验结果表查询等。实验软件界面如图3-2所示：图4-1实验软件界面说明图4-2进油节流调速回路性能实验原理图3.1.3进油节流调速回路性能试验3.1.4出油节流调速回路性能试验图4-3出油节流调速回路性能实验原理图3.1.5旁油节流调速回路性能试验图4-4旁油节流调速回路性能实验原理图3.2实验步骤1、变负载功率特性(速度负载特性)测试(1)按液压原理图连接好回路；(2)启动两个液压泵，调节Py2和Py1压力(7MPa)；(3)手动调整节流阀J2的开度，使工作缸的速度合适；(4)手动开启电磁铁3YA，使负载缸左行至终点；(5)在[变负载速度-负载/功率特性测试]栏填写[测试次数]、[测试数据文件]等；(6)在[实验项目选择]栏选中[变负载速度负载/功率特性测试]，按[项目运行]键；(7)鼠标按对话框上的[OK]键,工作缸右行；(8)当工作缸左行至末端，鼠标按对话框上的[OK]键，该测压点测试结束，同时又弹出一个[开始下次测试]的对话框；(9)调整Py1至下一个加压点，重复1.7-1.8操作，直至测试全部完成。四、实验组织运行要求根据本实验的特点、要求和具体条件，采用集中授课的教学模式。五、实验条件RCYCS-C智能型液压综合实验台5台六、思考题1、根据实验结果分析比较三种节流调速回路的特点。2、采用调速阀的进油路节流调速和节流阀的进油路节流调速时，其速度负载特性曲线有何不同？七、实验报告1、实验前认真阅读实验指导书及教材上相应得理论知识。2、实验数据记录。3、将速度负载特性曲线绘制在实验报告的“实验总结”栏中，将思考题解答填写在实验报告的“实验总结”栏中。八、实验要求1、实验前，认真阅读实验指导书及课程有关的理论知识。2、以小组为单位进行实验，实验时要求分好工。3、实验中要认真观察实验出现的现象。4、服从实验指导老师管理，按要求正确使用实验设备。6、实验须严肃认真，按时完成实验内容，按时提交实验报告。7、在实验室应注意安全。
