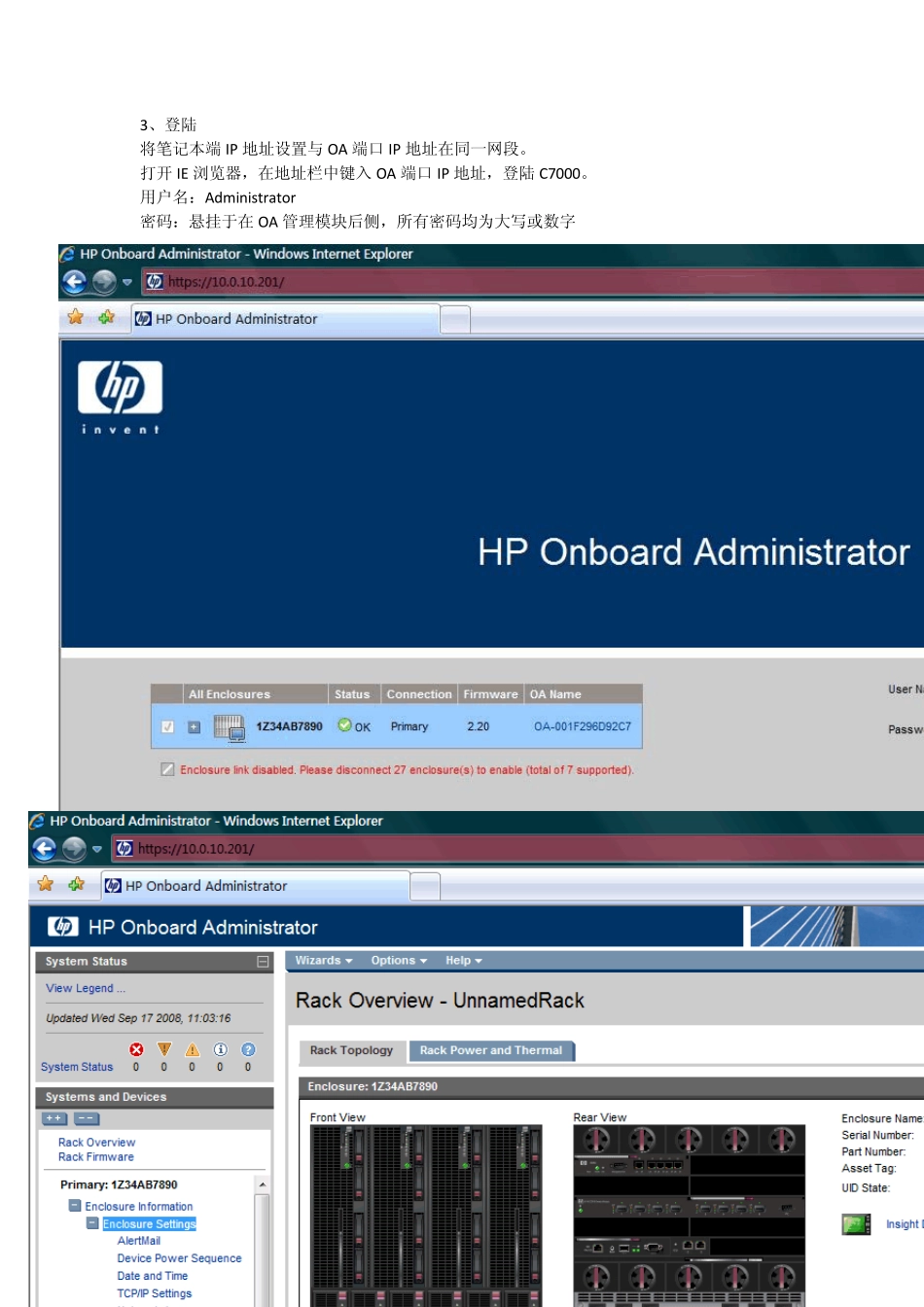

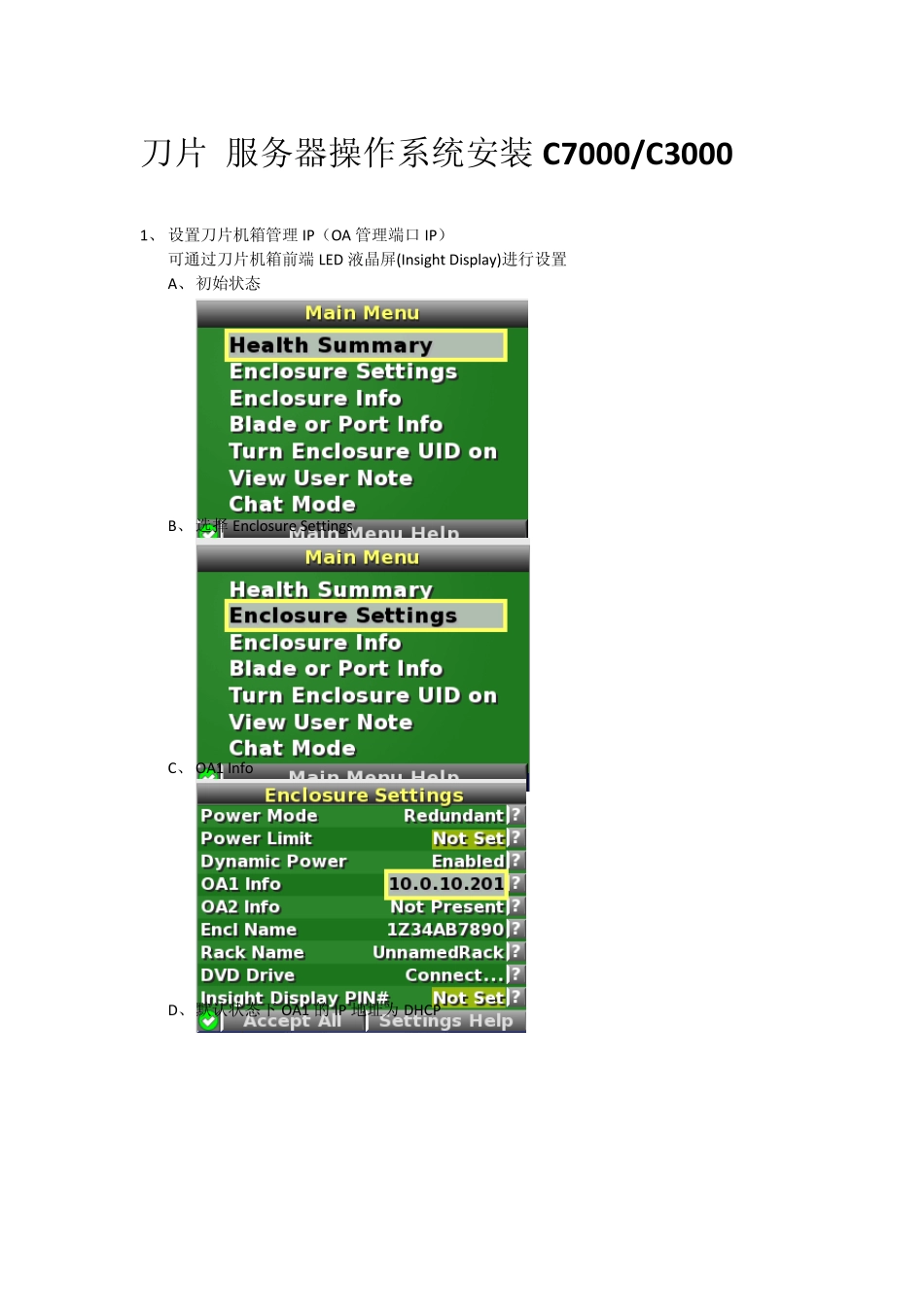

刀片 服务器操作系统安装C7000/C3000 1、 设置刀片机箱管理 IP(OA 管理端口 IP) 可通过刀片机箱前端 LED 液晶屏(Insight Display)进行设置 A、 初始状态 B、 选择 Enclosure Settings C、 OA1 Info D、 默认状态下 OA1 的 IP 地址为 DHCP E、 可将其改为指定 IP F、 设置 IP 地址 G、 通过设置退出页面,修改过的设置可以通过 Enclosure Info 查看 2、连接 将 笔 记 本 通 过 网 线 连 接C7000 刀片机箱 OA 管理端口,OA 管理借口位于刀片机箱后端左侧。 注:如后端有两个 OA 控制器,则左边为主右边为辅,两个控制器互为冗余。 OA 管理端口 3、登陆 将笔记本端IP 地址设置与OA 端口IP 地址在同一网段。 打开IE 浏览器,在地址栏中键入OA 端口IP 地址,登陆C7000。 用户名:Administrator 密码:悬挂于在OA 管理模块后侧,所有密码均为大写或数字 登陆后可看到进入C7000 控制页面 1、点击:Enclosu re Settings 的“+”(直接点击文字无法打开) 2、选择Enclosure Bay IP Addressing: 选择Enabled,并在需要修改的主机前打上“勾”,在需要修改的刀片服务器上填写 IP地址、子网掩码和网关,此 IP 等同于 MP LAN 的地址。 3、填写完成后,选择Apply 4、设置完成,点击 Device Bays: 5、选择安装操作系统的主机,点击进入 iLO,选择 Web Administration 6、进入 Web Administration 后,会弹出新的窗口。 7、选择 Virtual Devices 8、点击 Virtual Media 9、点击 Launch 注:Virtual Media 功能在 HPUX、OpenVMS、Linux中只支持远程虚拟光驱 在 windows 中可以远程虚拟 U 盘或者软驱。 左侧显示为刀片机箱名称、状态、OA 10、选择Launch 后会弹出新的窗口,可以选择本地光驱或者Image 文件作为服务器端虚拟光驱,完成后点击Connect。 设置完成就可以在EFI 中选择”Ilo Virtual Media”选项进行安装。 注:安装过程中如需要更换镜像文件,可直接点击上图的“Brow se”进行更换,切勿点击“Disconnect”按钮,否则 HPUX 安装会有光驱丢失相关信息产程。导致无法完成安装。
