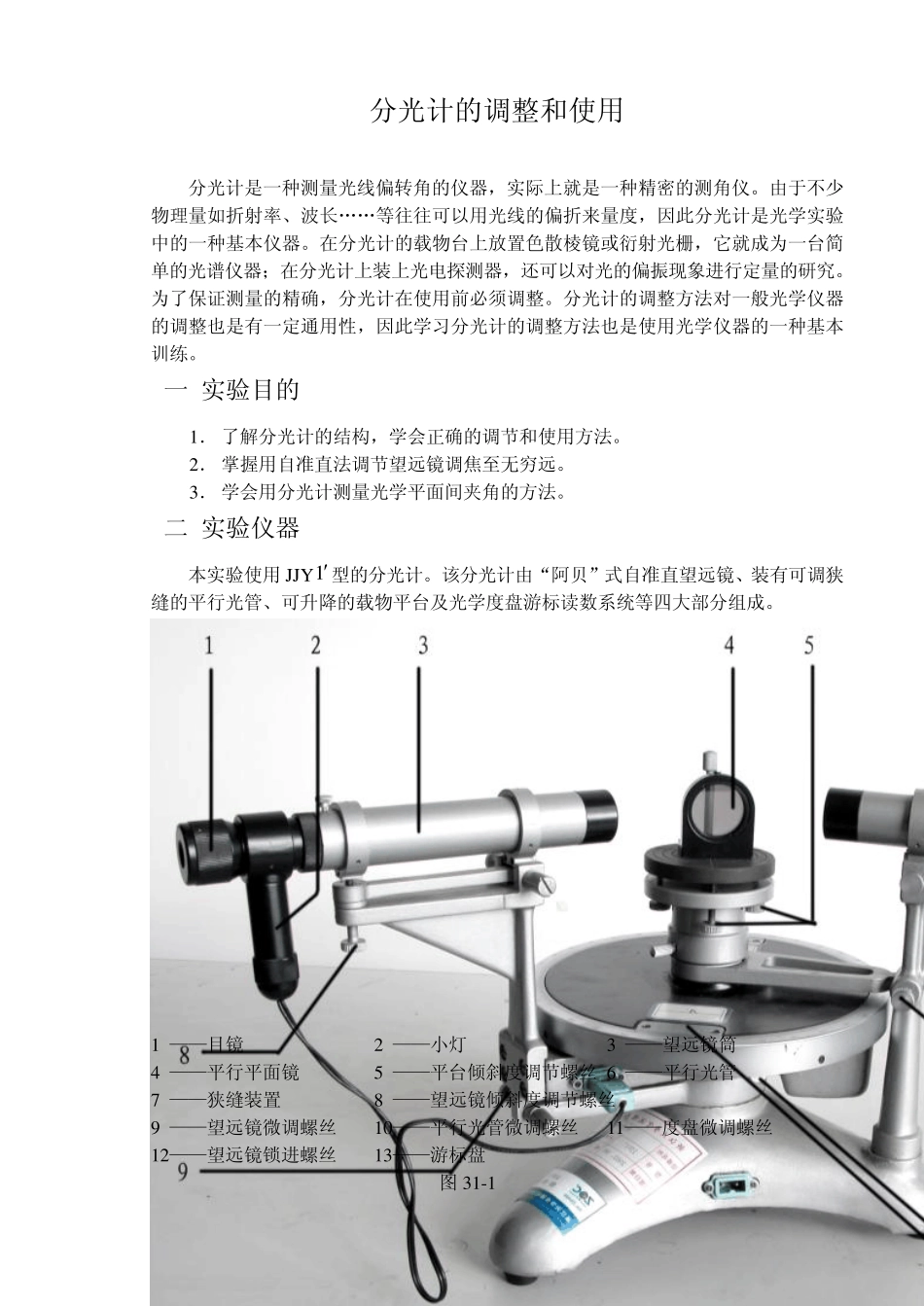

分光计的调整和使用 分光计是一种测量光线偏转角的仪器，实际上就是一种精密的测角仪。由于不少物理量如折射率、波长„„等往往可以用光线的偏折来量度，因此分光计是光学实验中的一种基本仪器。在分光计的载物台上放置色散棱镜或衍射光栅，它就成为一台简单的光谱仪器；在分光计上装上光电探测器，还可以对光的偏振现象进行定量的研究。为了保证测量的精确，分光计在使用前必须调整。分光计的调整方法对一般光学仪器的调整也是有一定通用性，因此学习分光计的调整方法也是使用光学仪器的一种基本训练。 [一]实验目的 1． 了解分光计的结构，学会正确的调节和使用方法。 2． 掌握用自准直法调节望远镜调焦至无穷远。 3． 学会用分光计测量光学平面间夹角的方法。 [二]实验仪器 本实验使用 JJY 1 型的分光计。该分光计由“阿贝”式自准直望远镜、装有可调狭缝的平行光管、可升降的载物平台及光学度盘游标读数系统等四大部分组成。 1 ——目镜 2 ——小灯 3 ——望远镜筒 4 ——平行平面镜 5 ——平台倾斜度调节螺丝 6 ——平行光管 7 ——狭缝装置 8 ——望远镜倾斜度调节螺丝 9 ——望远镜微调螺丝 10——平行光管微调螺丝 11——度盘微调螺丝 12——望远镜锁进螺丝 13——游标盘 图 31-1 现将各部分逐一介绍。 1. “阿贝”式自准直望远镜 装有“阿贝”目镜的望远镜称“阿贝”式自准望远镜。 它用以观察平行光进行的方向。与普通望远镜相类似，它由物镜与目镜组成。改变物镜至目镜的距离，可以使不同距离远处的物体成象清晰。望远镜调焦于无穷远时，则可使从无穷远处来的平行光成象最清晰。 为了测量，物镜与目镜之间有叉丝，目镜与叉丝，及目镜、叉丝相对于物镜的距离均可调节，叉丝应位于目镜焦平面上。 目镜是有场镜和接目镜组成的，常用的目镜有二种：一是高斯目镜，在它的场镜和接目镜间装了一片与镜筒成45°角的薄玻璃片。当小灯的光经玻璃片反射后可将叉丝全部照亮。二是阿贝目镜，在目镜与叉丝之间装了一个全反射小三棱镜，小灯发出的光经小三棱镜反射后将叉丝的一部分照亮，而从目镜望去这照亮的部分刚好被小三棱镜遮住，故只能看到叉丝的其他部分，见图 30-2。JJY1 型分光计采用的是阿贝目镜。 图 30-2 望远镜可绕分光计中心轴转动，它的倾斜度也可通过螺丝进行调节，而望远镜固定螺丝则起着把望远镜倾斜度固定的作用，见图 30-1。在望远镜与中心轴相连处有望远镜锁紧螺丝，放松...
