分段涂装基础知识集VIP免费

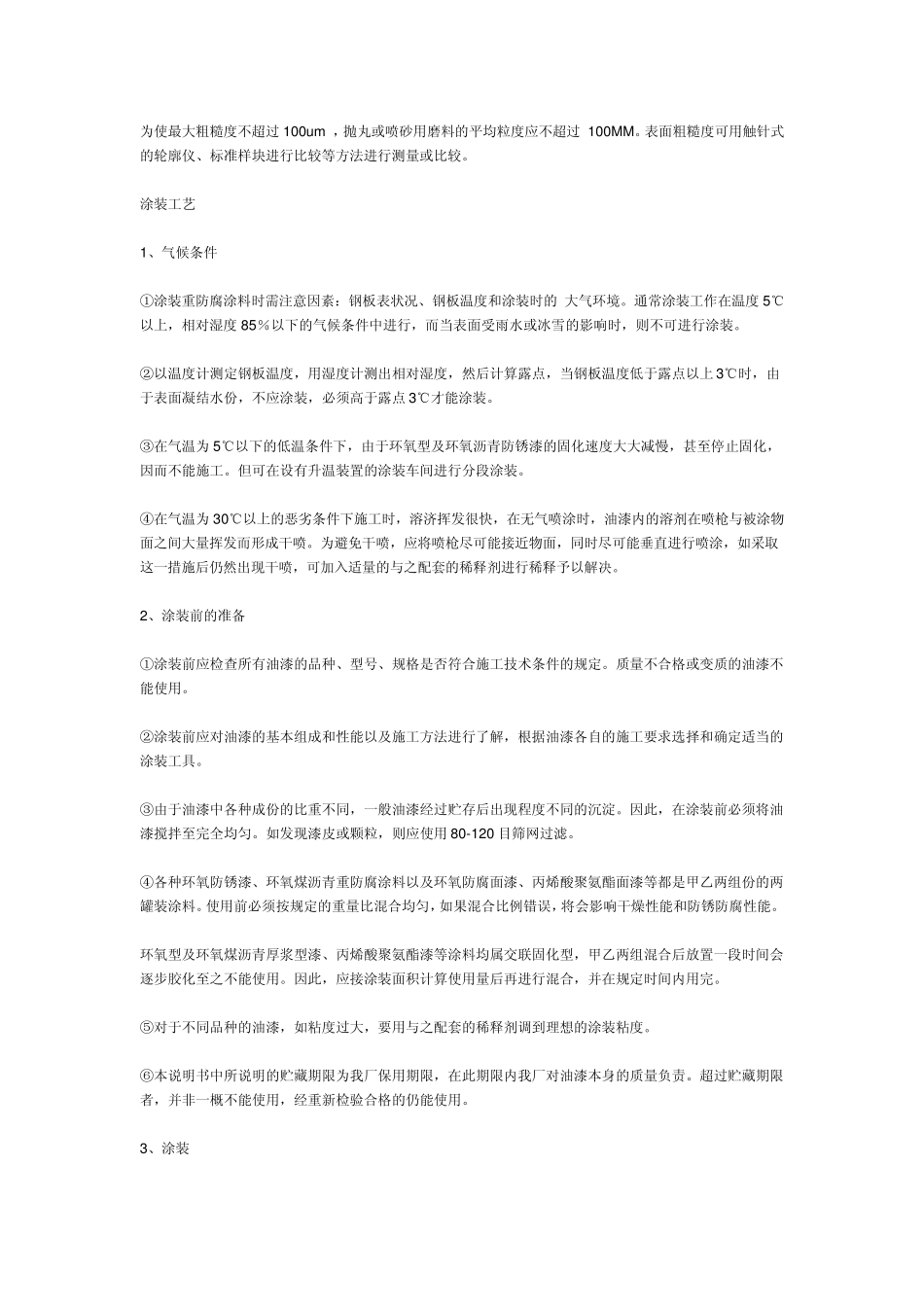

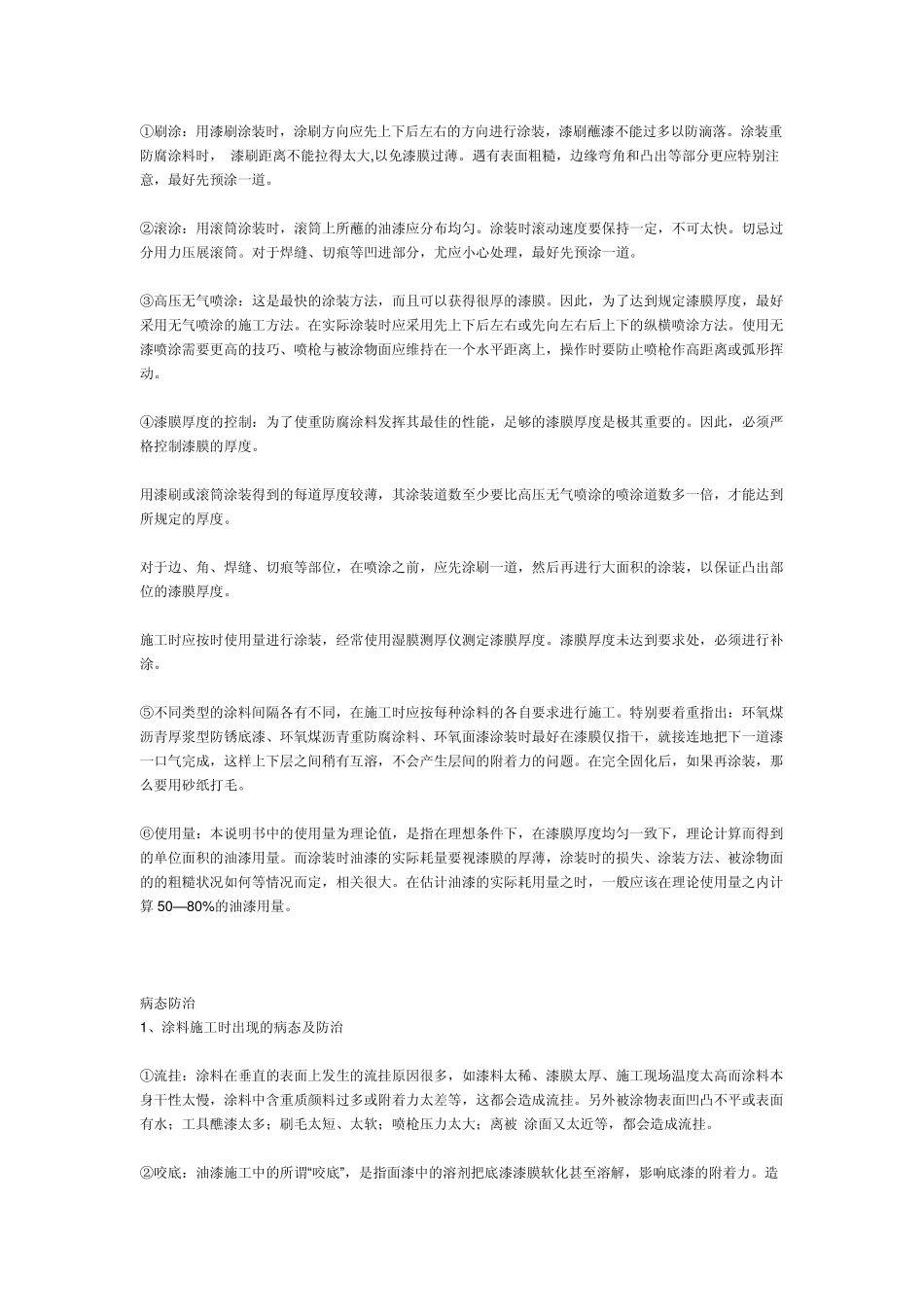

分段涂装基础知识集 在施工中正确地选择涂料品种是十分重要的，关系到涂料对钢铁结构的保护效果和使用寿命。但是在涂料品种确定之后，更为重要的是钢铁的表面处理和施工工艺是否符合不同涂料的各自要求。因为任何油漆不可能在处理不良的表面上发挥最佳的功效。在锈蚀、油渍等杂质沾污的表面上涂装油漆，任何油漆都将在短时期内失效。为了保证所用的重防腐涂料能发挥最佳的保护性能，对钢板的表面处理是极其重要的，不能有丝毫的疏忽。 1、钢材表面的预处理 ①除去附着于钢板表面的杂质，用稀释剂除去油脂等污垢。 ②如有硫酸盐或腐蚀性盐类，应以清水洗净，以压缩空气吹干。 ③在钢板预处理流水线上，以抛丸或喷砂除锈方法将氧化皮、铁锈及其他杂质清除干净，然后用真空吸尘器或经净化的压缩空气将钢材表面清除干净。 对于预处理的钢材在除锈质量达到要求后，必须立即涂装一道车间底漆，以防止储存、装配涂装过程中钢材生锈，并为涂装后一道防锈漆保护好钢板的表面。 抛丸或喷砂处理后的钢材需要除锈质量至少达到Sa2.5 级。 采用分段抛丸或喷砂除锈时，在整个分段的除锈质量达到要求后，可直接涂装第一道防锈漆，而不需要涂装车间底漆。 2、涂有车间底漆的钢板表面处理（即二次除锈） 将车间底漆表面的水、湿气、油腻、锈、锌盐及用粉笔或油漆画下的记号和其它污垢，用清水洗净后再以溶剂擦拭干净。如果车间底漆的漆膜因储存、运输、操作、滚轧、切割、焊接等过程中受到损坏并锈蚀时，应以风动钢丝或圆盘砂轮打磨机等清理损坏和锈蚀部分，在达到除锈质量的要求后，即涂装第一道防锈漆。 3、表面处理的标准和要求 为了控制钢板表面的除锈质量，以符合不同类型涂料的要求，很多国家都制订了钢铁等金属材料的除锈标准。目前国际上普遍采用的是瑞典腐蚀学会（Sw edish Corrosion Institute）出版 “涂料钢板表面处理标准图解”（Prctorial Surface Preparation Standard for Painting Steel Surface）SIS55900-1967 标准。我国在1988 年颁布了其等效的GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》国家标准。不同的车间底漆或重防腐涂料的除锈等级我们分别在产品说明书中作了要求。 抛丸或喷砂除锈钢材表面形成了一定的粗糙度，这样可以提高漆膜的附着力。一般最大粗糙度并不希望超过 100um ，如果粗糙度过太大，不仅要消耗过多的油漆，而且还可能在油漆截面留住气泡，或者发生没有被漆膜覆盖住的波峰。 表面粗糙度...
