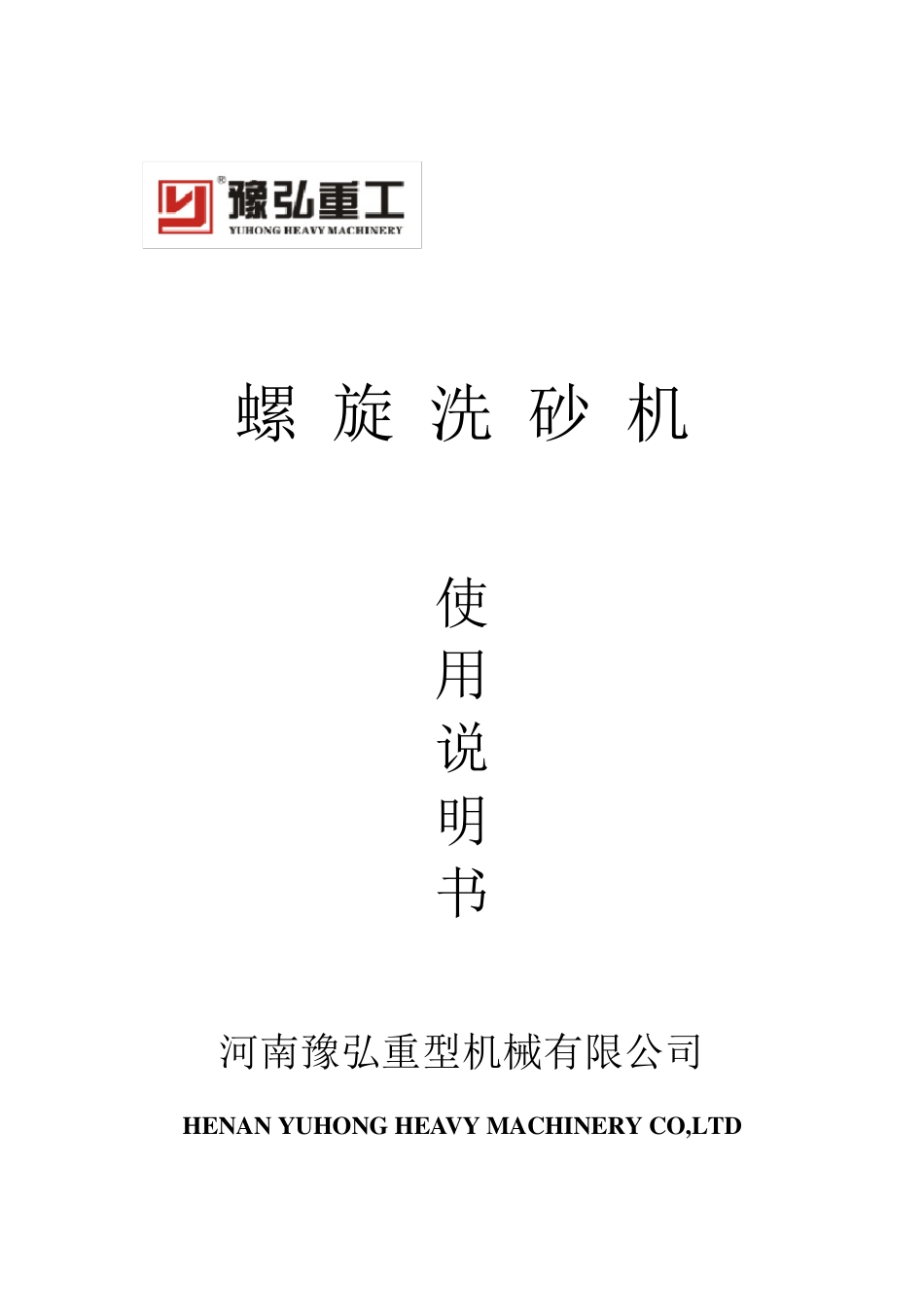

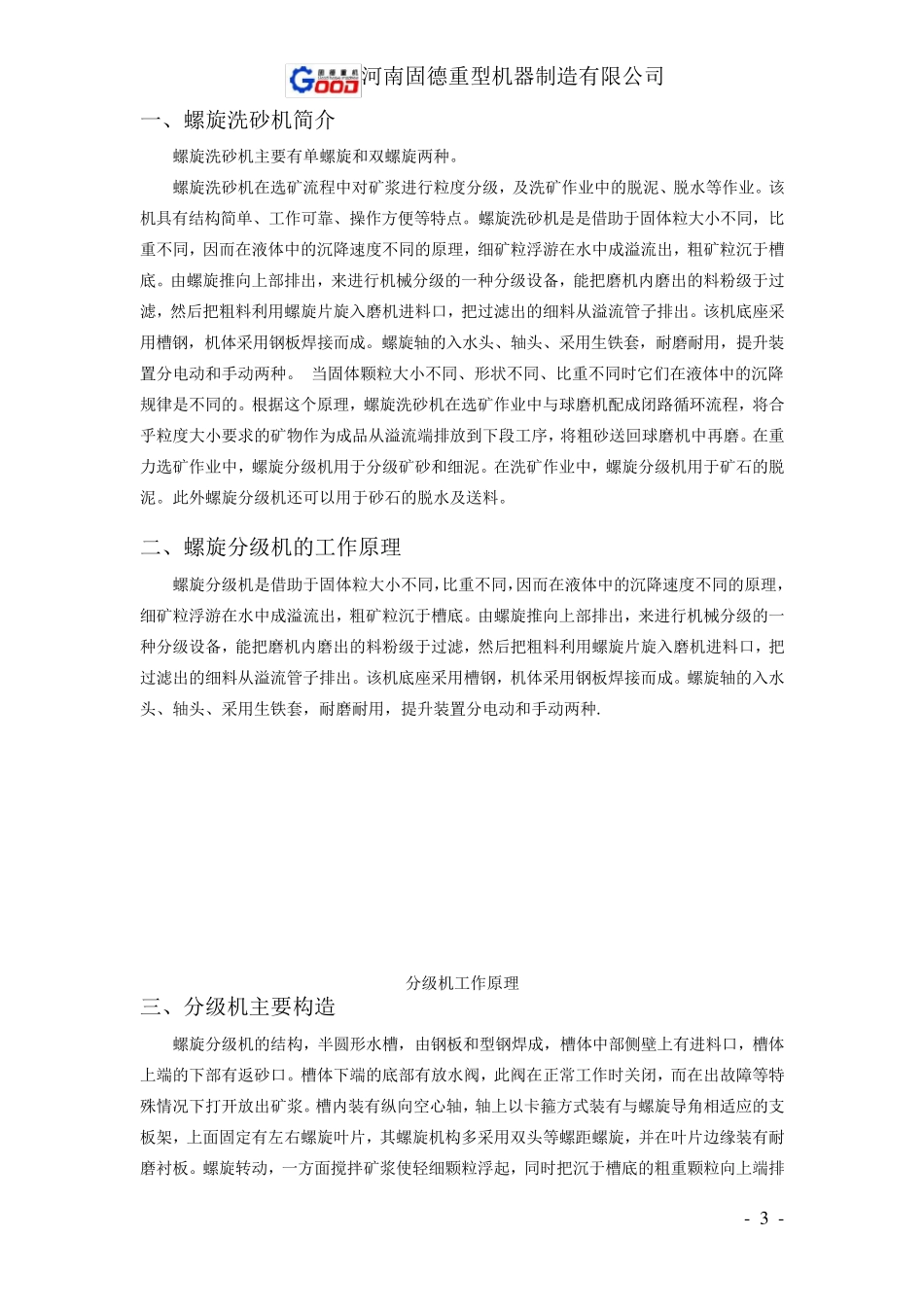

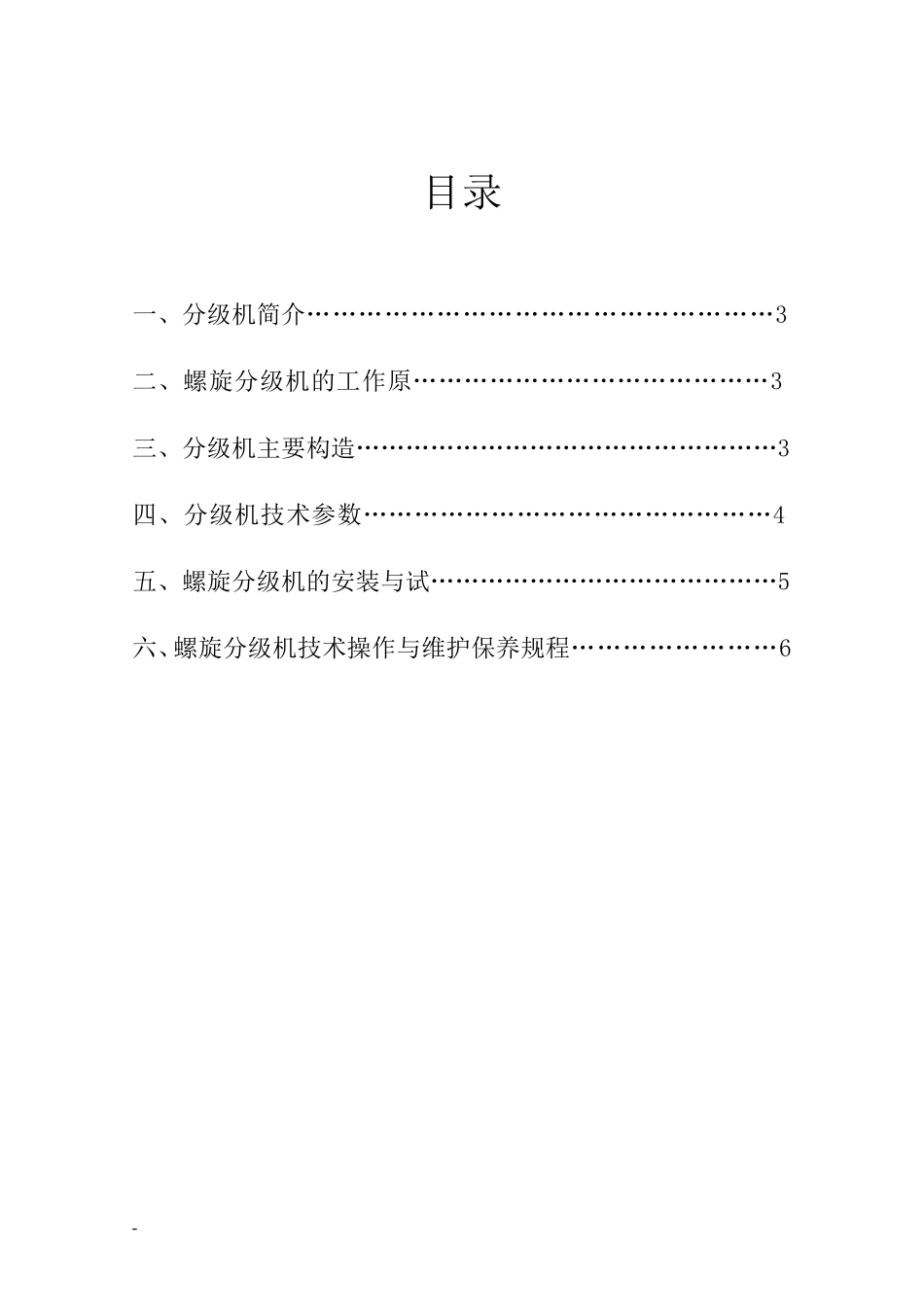

螺 旋 洗 砂 机 使 用 说 明 书 河南豫弘重型机械有限公司 HENAN YUHONG HEAVY MACHINERY CO,LTD 目录 一、分级机简介………………………………………………3 二、螺旋分级机的工作原……………………………………3 三、分级机主要构造……………………………………………3 四、分级机技术参数…………………………………………4 五、螺旋分级机的安装与试……………………………………5 六、螺旋分级机技术操作与维护保养规程……………………6 河南固德重型机器制造有限公司 - 3 - 一、螺旋洗砂机简介 螺旋洗砂机主要有单螺旋和双螺旋两种。 螺旋洗砂机在选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。螺旋洗砂机是是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。 当固体颗粒大小不同、形状不同、比重不同时它们在液体中的沉降规律是不同的。根据这个原理，螺旋洗砂机在选矿作业中与球磨机配成闭路循环流程，将合乎 粒度大小要求 的矿物 作为 成品 从溢流端 排放 到 下 段 工序 ，将粗砂送 回 球磨机中再 磨。在重力 选矿作业中，螺旋分级机用于分级矿砂和细泥。在洗矿作业中，螺旋分级机用于矿石 的脱泥。此 外 螺旋分级机还 可以 用于砂石 的脱水及送 料。 二 、螺旋分级机的工作原理 螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种. 分级机工作原理 三 、分级机主要构造 螺旋分级机的结构，半 圆 形水槽，由钢板和型钢焊成，槽体中部侧 壁 上有进料口，槽体上端 的下 部有返 砂口。槽体下 端 的底部有放...
