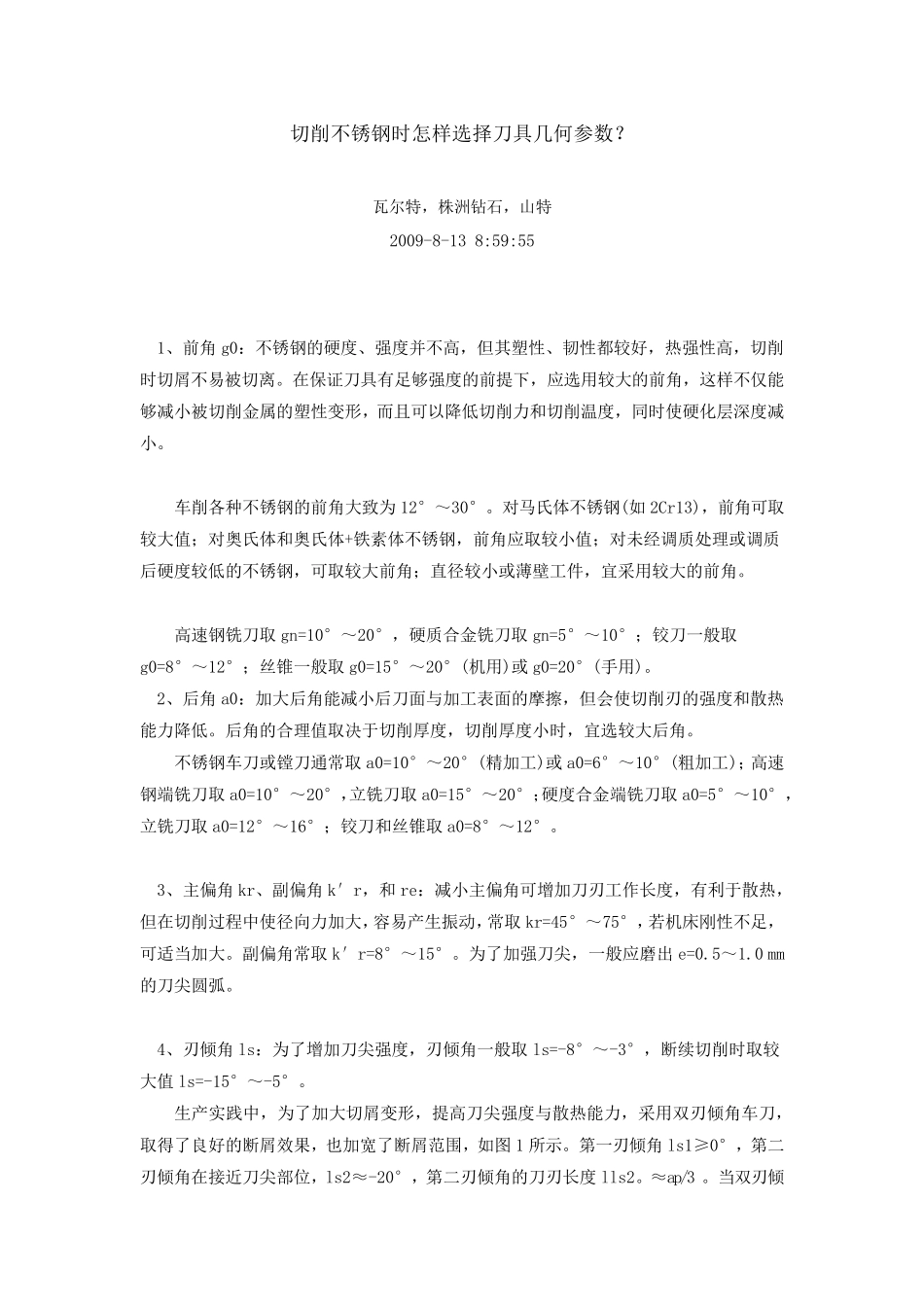

切削不锈钢时怎样选择刀具几何参数? 瓦尔特,株洲钻石,山特 2009-8-13 8:59:55 1、前角g0:不锈钢的硬度、强度并不高,但其塑性、韧性都较好,热强性高,切削时切屑不易被切离。在保证刀具有足够强度的前提下,应选用较大的前角,这样不仅能够减小被切削金属的塑性变形,而且可以降低切削力和切削温度,同时使硬化层深度减小。 车削各种不锈钢的前角大致为12°~30°。对马氏体不锈钢(如 2Cr13),前角可取较大值;对奥氏体和奥氏体+铁素体不锈钢,前角应取较小值;对未经调质处理或调质后硬度较低的不锈钢,可取较大前角;直径较小或薄壁工件,宜采用较大的前角。 高速钢铣刀取 gn=10°~20°,硬质合金铣刀取 gn=5°~10°;铰刀一般取g0=8°~12°;丝锥一般取 g0=15°~20°(机用)或 g0=20°(手用)。 2、后角a0:加大后角能减小后刀面与加工表面的摩擦,但会使切削刃的强度和散热能力降低。后角的合理值取决于切削厚度,切削厚度小时,宜选较大后角。 不锈钢车刀或镗刀通常取 a0=10°~20°(精加工)或 a0=6°~10°(粗加工);高速钢端铣刀取 a0=10°~20°,立铣刀取 a0=15°~20°;硬度合金端铣刀取 a0=5°~10°,立铣刀取 a0=12°~16°;铰刀和丝锥取 a0=8°~12°。 3、主偏角kr、副偏角k′r,和re:减小主偏角可增加刀刃工作长度,有利于散热,但在切削过程中使径向力加大,容易产 生 振 动 ,常取 kr=45°~75°,若 机床 刚 性不足,可适 当 加大。副偏角常取 k′r=8°~15°。为了 加强刀尖 ,一般应磨 出 e=0.5~1.0 mm的刀尖 圆 弧 。 4、刃倾 角ls:为了 增加刀尖 强度,刃倾 角一般取 ls=-8°~-3°,断 续 切削时取较大值 ls=-15°~-5°。 生 产 实 践 中,为了 加大切屑变形,提高刀尖 强度与散热能力,采用双 刃倾 角车刀,取得 了 良 好的断 屑效 果 ,也 加宽 了 断 屑范 围 ,如图 1 所 示 。第 一刃倾 角ls1≥ 0°,第 二刃倾 角在接 近 刀尖 部 位 ,ls2≈ -20°,第 二 刃倾 角的刀刃长度lls2。≈ ap/3 。当 双 刃倾角车刀的g0=20°、a0=6°~8°、kr=90°或 75°、倒棱前角g01=-10°、re=0.15~0.2 mm 时,在 Vc=80~100 m/min、f=0.2~0.3 mm/r、ap=4~15 mm 的条件下切削,断屑效果良好,刀具耐用度高。 要求刀具前后刀面的表面粗糙度值小,刀具磨钝标锥 VB 为加工一般材料的1/2。 切削不锈钢时怎样选...
