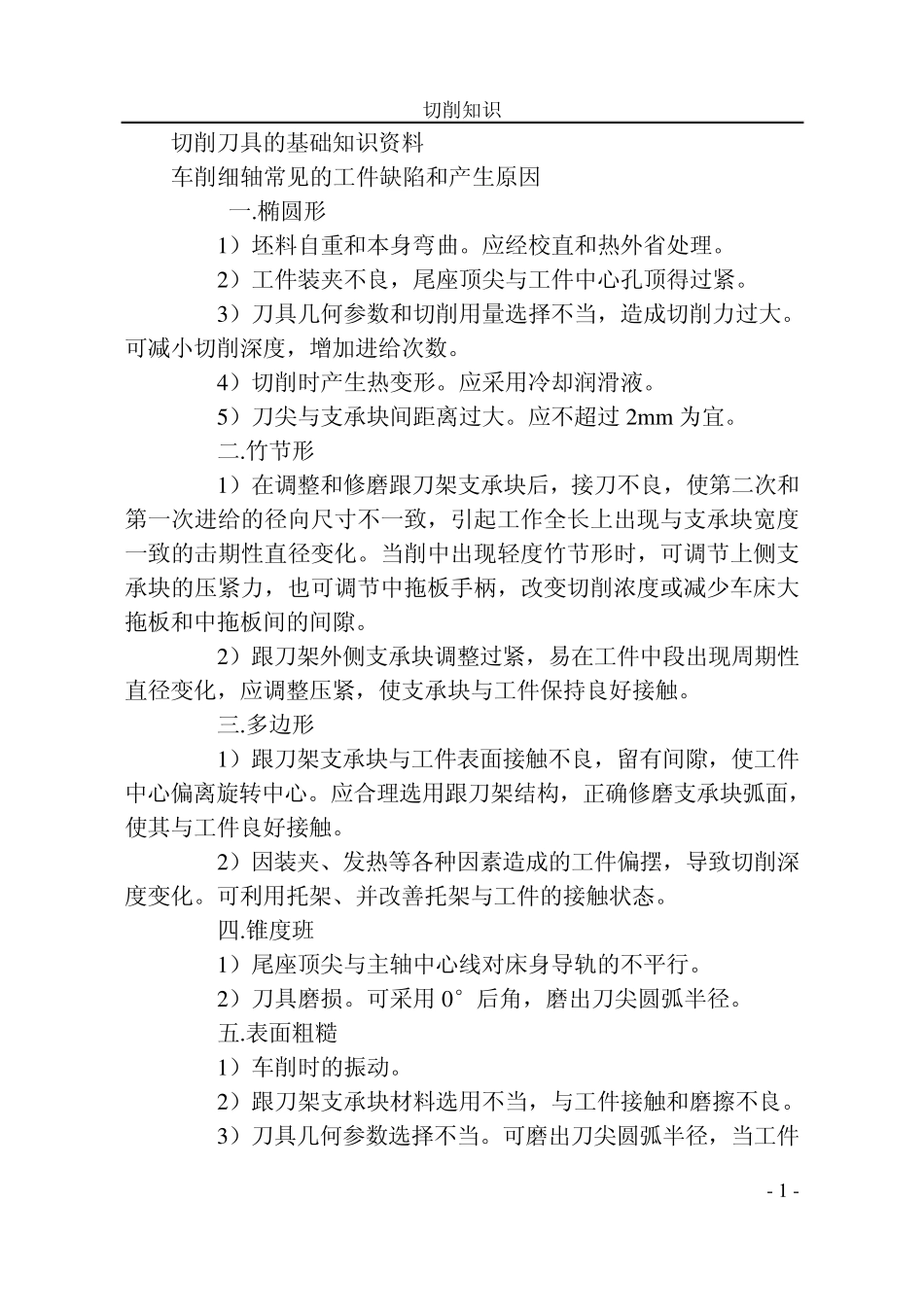

切削知识 - 1 - 切削刀具的基础知识资料 车削细轴常见的工件缺陷和产生原因 一.椭圆形 1）坯料自重和本身弯曲。应经校直和热外省处理。 2）工件装夹不良，尾座顶尖与工件中心孔顶得过紧。 3）刀具几何参数和切削用量选择不当，造成切削力过大。可减小切削深度，增加进给次数。 4）切削时产生热变形。应采用冷却润滑液。 5）刀尖与支承块间距离过大。应不超过 2m m 为宜。 二.竹节形 1）在调整和修磨跟刀架支承块后，接刀不良，使第二次和第一次进给的径向尺寸不一致，引起工作全长上出现与支承块宽度一致的击期性直径变化。当削中出现轻度竹节形时，可调节上侧支承块的压紧力，也可调节中拖板手柄，改变切削浓度或减少车床大拖板和中拖板间的间隙。 2）跟刀架外侧支承块调整过紧，易在工件中段出现周期性直径变化，应调整压紧，使支承块与工件保持良好接触。 三.多边形 1）跟刀架支承块与工件表面接触不良，留有间隙，使工件中心偏离旋转中心。应合理选用跟刀架结构，正确修磨支承块弧面，使其与工件良好接触。 2）因装夹、发热等各种因素造成的工件偏摆，导致切削深度变化。可利用托架、并改善托架与工件的接触状态。 四.锥度班 1）尾座顶尖与主轴中心线对床身导轨的不平行。 2）刀具磨损。可采用 0°后角，磨出刀尖圆弧半径。 五.表面粗糙 1）车削时的振动。 2）跟刀架支承块材料选用不当，与工件接触和磨擦不良。 3）刀具几何参数选择不当。可磨出刀尖圆弧半径，当工件切削知识 - 2 - 长度与直径比较大时亦可采用宽刃低速光车。 刀具损坏形式计算机辅助分析系统的开发 1 引言 切削加工是机械加工中应用最广泛的加工方法之一，目前零件的最终形成仍以切削加工为主。切削加工过程中的刀具损坏有磨损和破损两种方式。刀具的磨损是由于工件—刀具—切屑接触区发生强烈摩擦，造成刀具表面(前、后刀面)的材料被切屑或工件逐渐带走，刀具的磨损形式包括前刀面磨损(月牙洼磨损)、后刀面磨损、边界磨损、刀尖磨损等。刀具的破损是由于刀具设计、制造及使用不当或刀具(尤其是一些脆性刀具材料如陶瓷刀具)受切削力冲击而发生损坏，刀具破损分早期和后期破损，有崩刃、剥落、碎断和裂纹等形式。刀具的磨损和破损会影响零件加工精度和已加工表面质量，严重时还会引起切削颤振，损坏机床、刀具和工件，影响切削加工效率、质量，增加生产成本。因此，对刀具损坏的原因进行分析，采取相应措施避免刀具的过快磨损和破损有着...
