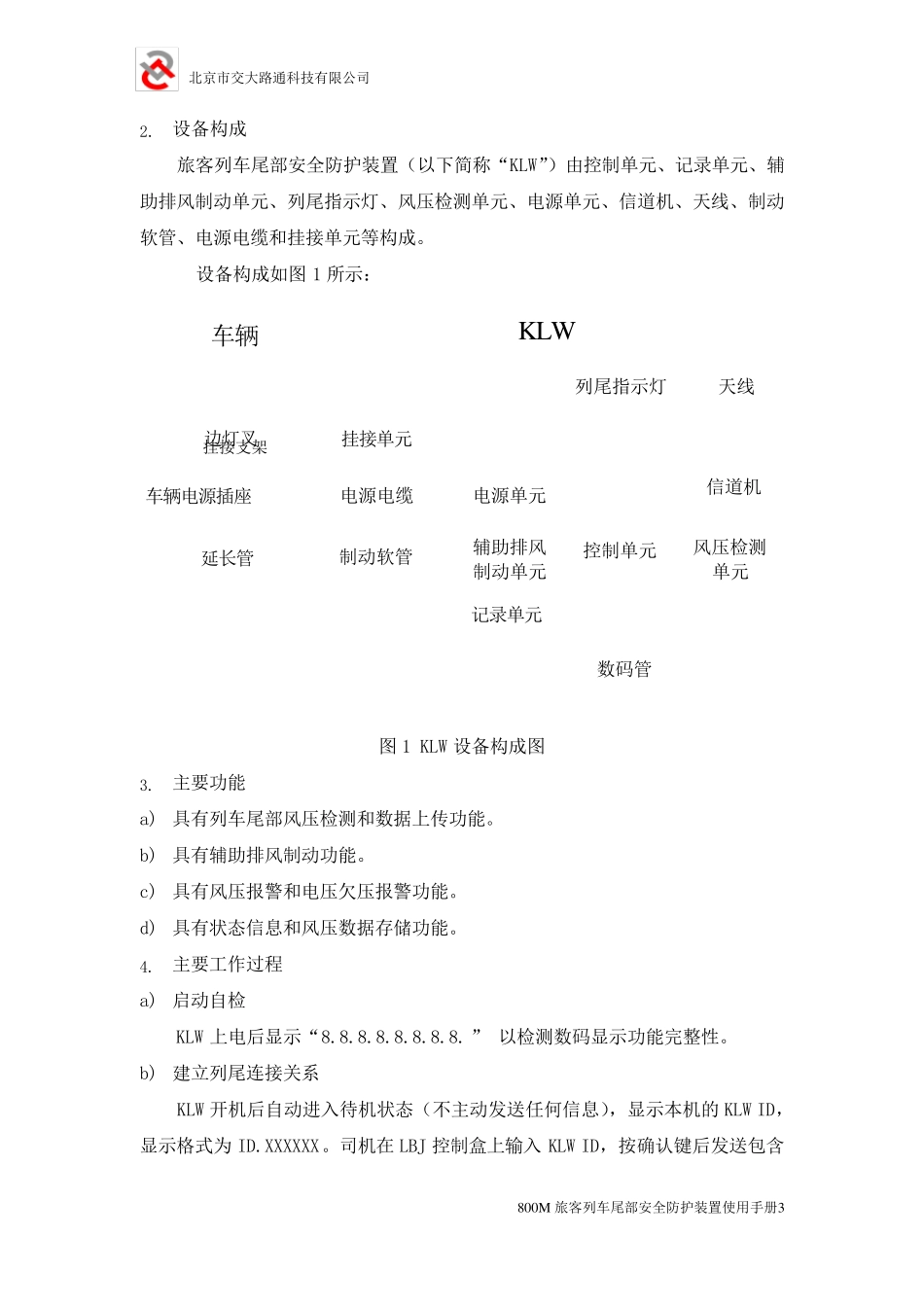

北京市交大路通科技有限公司 800M 旅客列车尾部安全防护装置使用手册1 800M 旅客列车尾部安全防护装置 使用手册 北京市交大路通科技有限公司 2 0 1 0 年 3 月 北京市交大路通科技有限公司 800M 旅客列车尾部安全防护装置使用手册2 1. 外观结构说明 图1 固定式 KLW 正面示意图 图2 固定式 KLW 背面示意图 北京市交大路通科技有限公司 800M 旅客列车尾部安全防护装置使用手册3 2. 设备构成 旅客列车尾部安全防护装置（以下简称“KLW”）由控制单元、记录单元、辅助排风制动单元、列尾指示灯、风压检测单元、电源单元、信道机、天线、制动软管、电源电缆和挂接单元等构成。 设备构成如图 1 所示： 图 1 KLW 设备构成图 3. 主要功能 a) 具有列车尾部风压检测和数据上传功能。 b) 具有辅助排风制动功能。 c) 具有风压报警和电压欠压报警功能。 d) 具有状态信息和风压数据存储功能。 4. 主要工作过程 a) 启动自检 KLW 上电后显示“8.8.8.8.8.8.8.8. ” 以检测数码显示功能完整性。 b) 建立列尾连接关系 KLW 开机后自动进入待机状态（不主动发送任何信息），显示本机的 KLW ID，显示格式为 ID.XXXXXX。司机在 LBJ 控制盒上输入 KLW ID，按确认键后发送包含电源单元 风压检测 单元 控制单元 信道机 辅助排风 制动单元 列尾指示灯 电源电缆 天线 制动软管 数码管 KLW 车辆电源插座 延长管 车辆 挂接单元 边灯叉 记录单元 挂接支架 北京市交大路通科技有限公司 800M 旅客列车尾部安全防护装置使用手册4 机车号和KLW ID 的输号命令信息，KLW 对输号命令信息包含的KLW ID 进行判断，如与本机一致则存储并显示机车号，同时向LBJ 发送包含机车号和KLW ID 的输号应答信息，双方建立连接关系，LBJ 发出声光提示。LBJ 和KLW 之间以KLW ID作为基础进行一对一通信。已经建立列尾连接关系的KLW 不再响应其它LBJ 发出的输号命令信息。 c) 查询风压 司机按下风压查询按键，LBJ 向KLW 发送手动风压查询命令信息，KLW 收到后对风压查询信息中包含的KLW ID 和机车号进行判断，如与本机KLW ID 和机车号一致则向LBJ 返回风压信息，LBJ 发出声光提示。KLW 返回风压信息后显示当前风压值，显示格式为“1PXXX”，显示8S。 d) 列尾风压动态显示 LBJ 自动向KLW 发送风压查询命令信息时，KLW 返回风压信息并显示当前风压值，显示格式为“2PXXX”，显...
