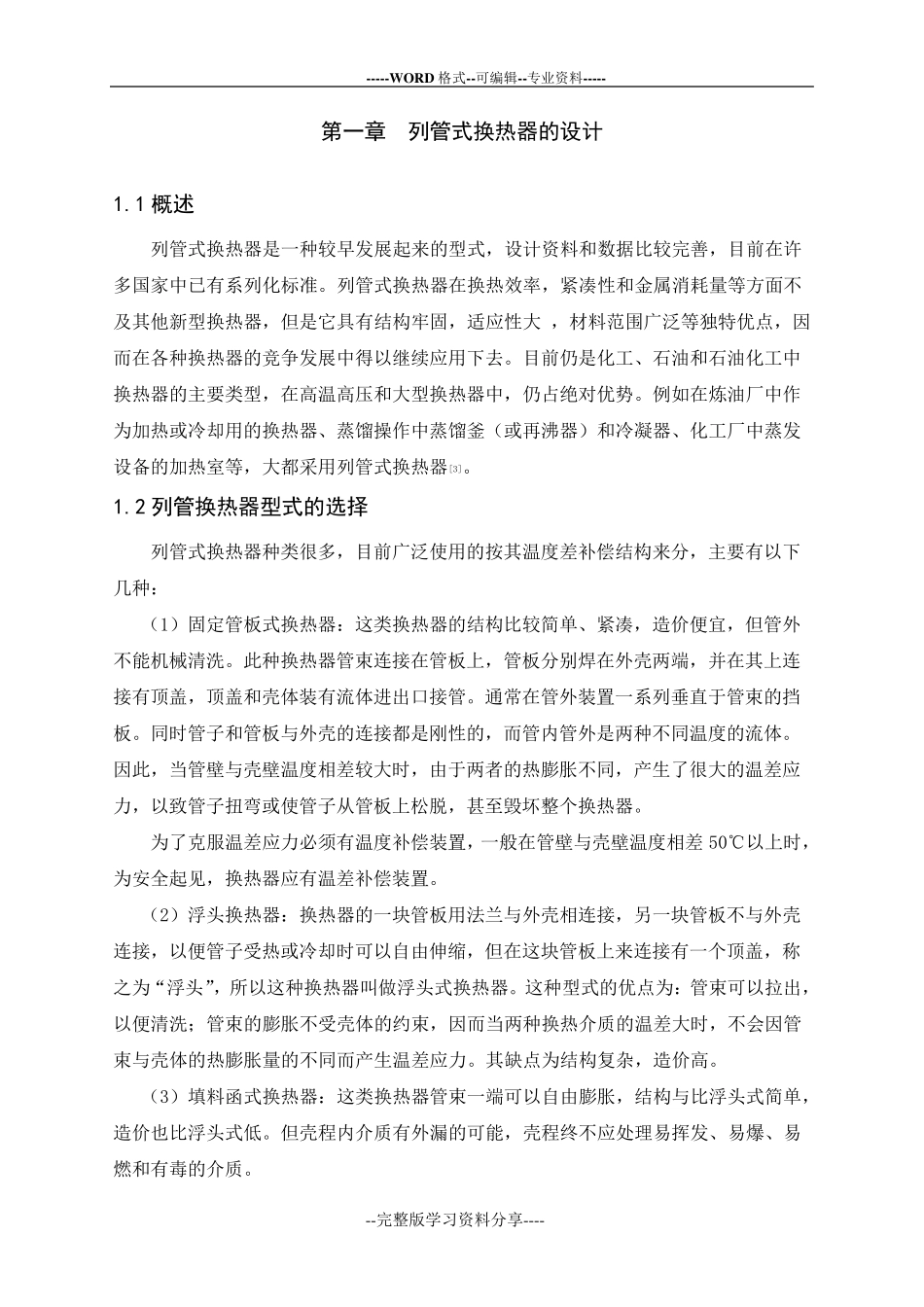

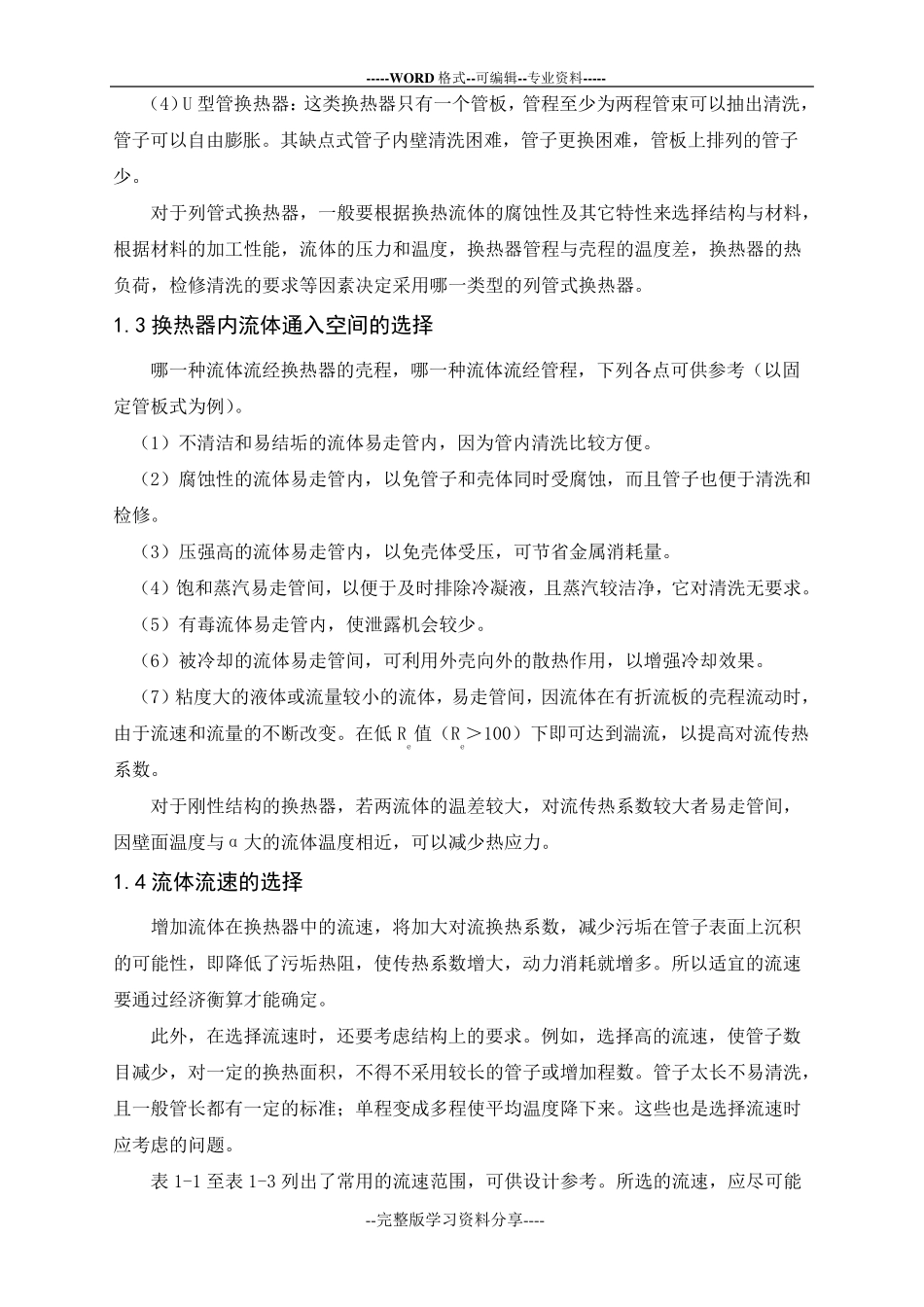

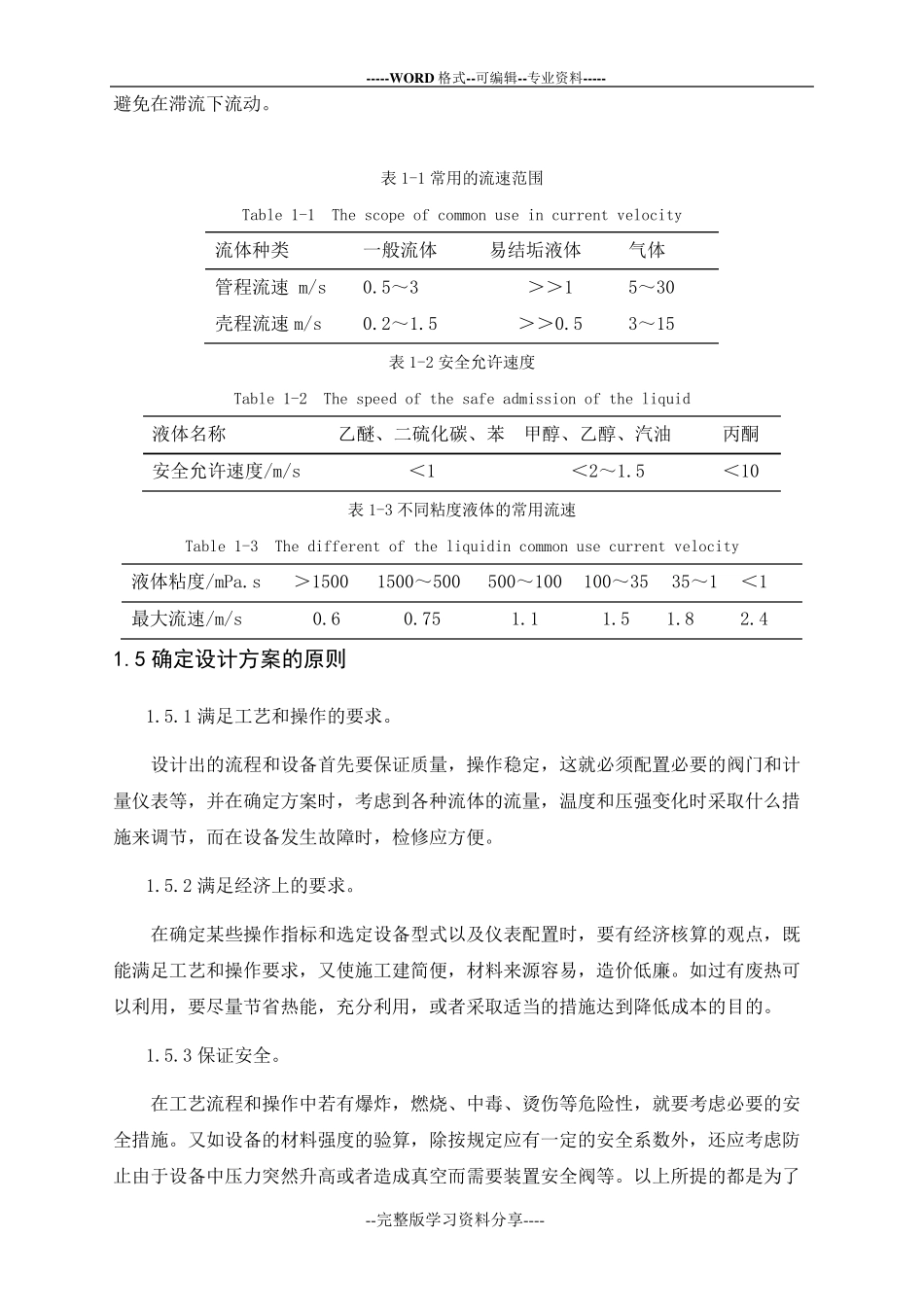

-----W ORD 格 式 --可 编 辑 --专 业 资 料 ----- --完 整 版 学 习 资 料 分 享 ---- 第一章 列管式换热器的设计 1.1 概述 列 管 式 换 热 器 是 一 种 较 早 发 展 起 来 的 型 式 , 设 计 资 料 和 数 据 比 较 完 善 , 目 前 在 许多 国 家 中 已 有 系 列 化 标 准 。 列 管 式 换 热 器 在 换 热 效 率 , 紧 凑 性 和 金 属 消 耗 量 等 方 面 不及 其 他 新 型 换 热 器 , 但 是 它 具 有 结 构 牢 固 , 适 应 性 大 , 材 料 范 围 广 泛 等 独 特 优 点 , 因而 在 各 种 换 热 器 的 竞 争 发 展 中 得 以 继 续 应 用 下 去 。 目 前 仍 是 化 工 、 石 油 和 石 油 化 工 中换 热 器 的 主 要 类 型 , 在 高 温 高 压 和 大 型 换 热 器 中 , 仍 占 绝 对 优 势 。 例 如 在 炼 油 厂 中 作为 加 热 或 冷 却用 的 换 热 器 、 蒸馏操作 中 蒸馏釜(或 再沸器 )和 冷 凝器 、 化 工 厂 中 蒸发设 备的 加 热 室等 , 大 都采用 列 管 式 换 热 器[3]。 1.2 列管换热器型式的选择 列 管 式 换 热 器 种 类 很多 , 目 前 广 泛 使用 的 按其 温 度差补偿结 构 来 分 , 主 要 有 以 下几种 : (1)固 定管 板式 换 热 器 :这类 换 热 器 的 结 构 比 较 简单、 紧 凑 , 造价便宜, 但 管 外不 能机械清洗。 此种 换 热 器 管 束连接在 管 板上, 管 板分 别焊在 外壳两端, 并在 其 上连接有 顶盖, 顶盖和 壳体装有 流体进出口接管 。 通常在 管 外装置一 系 列 垂直于管 束的 挡板。 同时管 子和 管 板与外壳的 连接都是 刚性 的 , 而 管 内管 外是 两种 不 同温 度的 流体。因 此, 当管 壁与壳壁温 度相差较 大 时, 由于两者的 热 膨胀不 同, 产生了很大 的 温 差应力, 以 致管 子扭弯或 使管 子从管 板上松脱, 甚至毁坏整 个换 热 器 。 为 了克服温 差应 力必须有 温 度补偿装置, 一 般在 管 壁与壳壁温 度相差50℃以 上时,为 安全起 见, 换 热 器 应 有 温 差补偿装置。 (2)浮头换 热 器...
