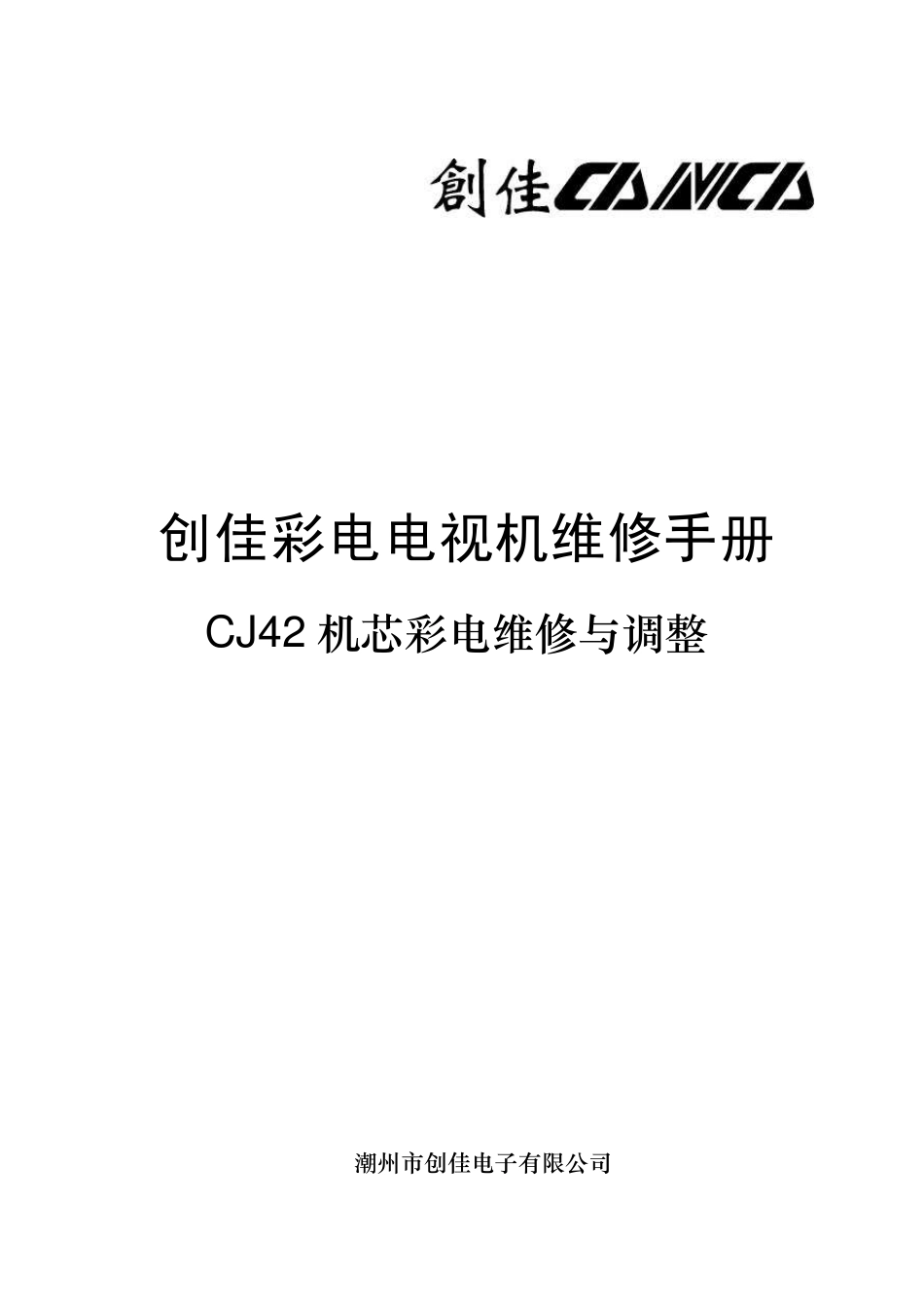

创佳彩电维修手册CJ42机芯维修与调整_第1页
1/18
创佳彩电维修手册CJ42机芯维修与调整_第2页
2/18
创佳彩电维修手册CJ42机芯维修与调整_第3页
3/18
CJ42 机芯彩电维修与调整创佳彩电电视机维修手册潮州市创佳电子有限公司CJ42 机芯彩电维修与调整1一、 概要CJ42 机芯是创佳电子有限公司最新开发研制的采用日本东芝公司最新推出的主芯片与CPU二合一I2C 总线控制彩色电视机用大规模集成电路A8899CPCNG6UR1,可应用在 21”超短管的机芯上,且具有多种功能扩展,可在单一的 PCB 主板上实现从简单到高档全系列机芯。由于二合一主芯片采用了大量先进的数字电路技术,使以往复杂的外围电路被最大程度地集成于 IC 内,它把以往采用分立元件组成的色带通滤波器、色度陷波器、亮度延时线、NTSC Y/C分离电路、伴音鉴频器,甚至于庞大的梳状滤波器(1H 基带延时线)都集成于其中。由于二合一主芯片采用 I2 C 总线控制,使整机 PIF、SIF、Y 通道、色通道、行场同步处理电路全部免除外围元件的调试。这样一方面大大简化了调试过程,而且可使调试更为正确,同时也使整机的可靠性得到较大的提高。彩色电视机的系统方框图如下:本文将主要介绍 CJ42 电路原理,维修状态下通过 I2C 总线控制对机器作局部的调整以及一些维修简例。微处理器,图像中放/伴音中放,视频信号处理,色信号处理,RGB 输出电路,行场振荡扫描电路音调电路伴音功放视放电路场输出电路行输出电路枕校电路电子开关SAW声表面波滤波器调谐器天线AV 输入/输出红外发射器CRT扬声器电源存储器红外接收器CJ42 机芯彩电维修与调整2二、主芯片(A8899CPCNG6UR1)电路原理内部简要方框图如下所示::引脚功能如下:NO.Pin nameI/OFunction1BAND1(VS)/ X-ray(FS)I/OBAND data output 1(VS)/ X-ray(FS)2BAND2(VS)/Thermal resistance(FS)OutBAND data output 2(VS)/ Thermal resistance(FS)3KEYI/OKeyinput4VSS-GND connection5RESETI/OReset signal input6XINIn8 MHzoscillator connecting7XOUTOut8 MHzoscillator connecting8TESTInGND connection9VDD-5V power supply10VSS-GND connection11TV DEF AGND-GND yerminal for TV DEF block12FBP inInInput terminal for FBP13H outOutOutput terminal for Horizontal driving pulse14HAFC 1-Terminal to be connected capacitor for H AFC filter15V saw-Terminal to be connected capacitor to generate Vsaw signal16V outOutOutput terminal for Vertical driving pulse17AVcc(8V)-Vcc terminal for DEF...
