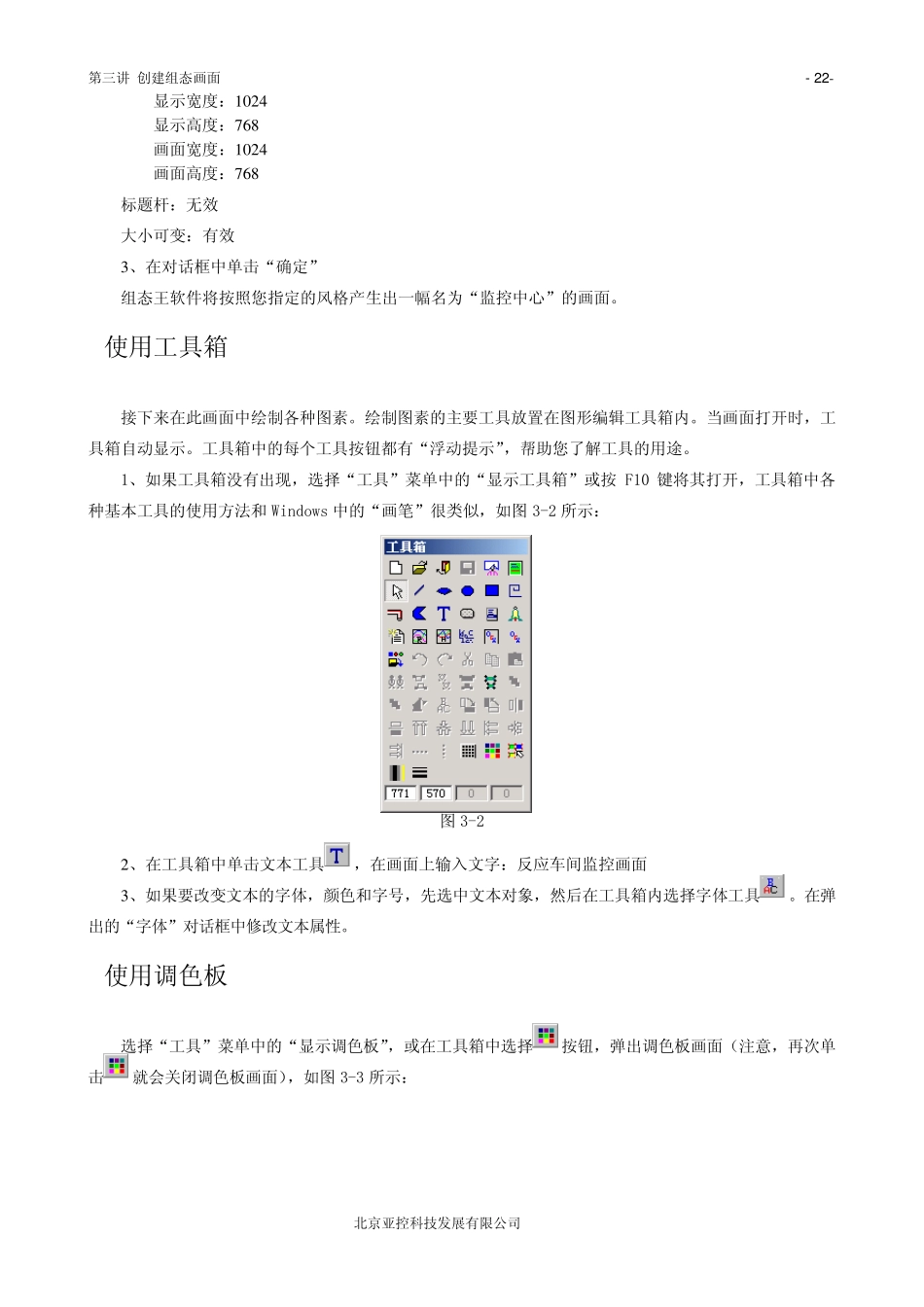

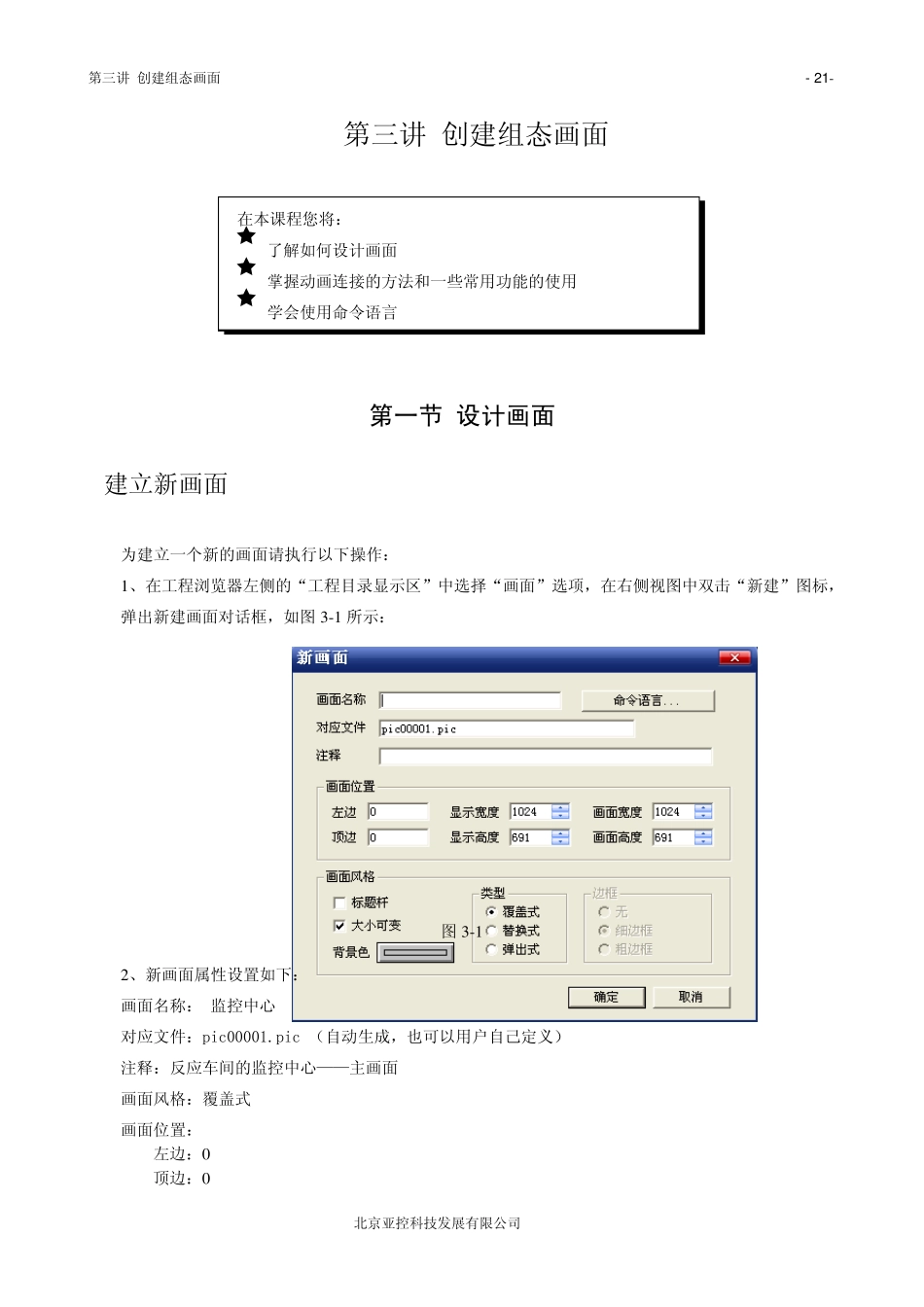

第三讲 创建组态画面 - 2 1 - 北京亚控科技发展有限公司 第三讲 创建组态画面 第一节 设计画面 建立新画面 为建立一个新的画面请执行以下操作： 1 、在工程浏览器左侧的“工程目录显示区”中选择“画面”选项，在右侧视图中双击“新建”图标，弹出新建画面对话框，如图3 -1 所示： 图3 -1 2 、新画面属性设置如下： 画面名称： 监控中心 对应文件：pic00001.pic （自动生成，也可以用户自己定义） 注释：反应车间的监控中心——主画面 画面风格：覆盖式 画面位置： 左边：0 顶边：0 在本课程您将： Ì 了解如何设计画面 Ì 掌握动画连接的方法和一些常用功能的使用 Ì 学会使用命令语言 第三讲 创建组态画面 - 2 2 - 北京亚控科技发展有限公司 显示宽度：1 0 2 4 显示高度：7 6 8 画面宽度：1 0 2 4 画面高度：7 6 8 标题杆：无效 大小可变：有效 3 、在对话框中单击“确定” 组态王软件将按照您指定的风格产生出一幅名为“监控中心”的画面。 使用工具箱 接下来在此画面中绘制各种图素。绘制图素的主要工具放置在图形编辑工具箱内。当画面打开时，工具箱自动显示。工具箱中的每个工具按钮都有“浮动提示”，帮助您了解工具的用途。 1、如果工具箱没有出现，选择“工具”菜单中的“显示工具箱”或按 F10 键将其打开，工具箱中各种基本工具的使用方法和 Windows 中的“画笔”很类似，如图 3-2 所示： 图 3-2 2 、在工具箱中单击文本工具，在画面上输入文字：反应车间监控画面 3 、如果要改变文本的字体，颜色和字号，先选中文本对象，然后在工具箱内选择字体工具。在弹出的“字体”对话框中修改文本属性。 使用调色板 选择“工具”菜单中的“显示调色板”，或在工具箱中选择按钮，弹出调色板画面（注意，再次单击就会 关 闭 调色板画面），如图 3-3 所示： 第三讲 创建组态画面 - 2 3 - 北京亚控科技发展有限公司 选色区 对象选择按钮区 图3-3 选中文本，在调色板上按下“对象选择按钮区”中“字符色”按钮（即图3-3 所示），然后在“选色区”选择某种颜色 ，则该文本就变为相应的颜色。 使用图库管理器 选择“图库”菜单中“打开图库”命令或按F2 键打开图库管理器，如图3-4 所示： 图3-4 使用图库管理器降低了工程人员设计界面的难度，用户更加集中精力于维护数据库和增强软件内部的逻辑控制，缩短开发周期；同时用图库开发的软件将具有...
