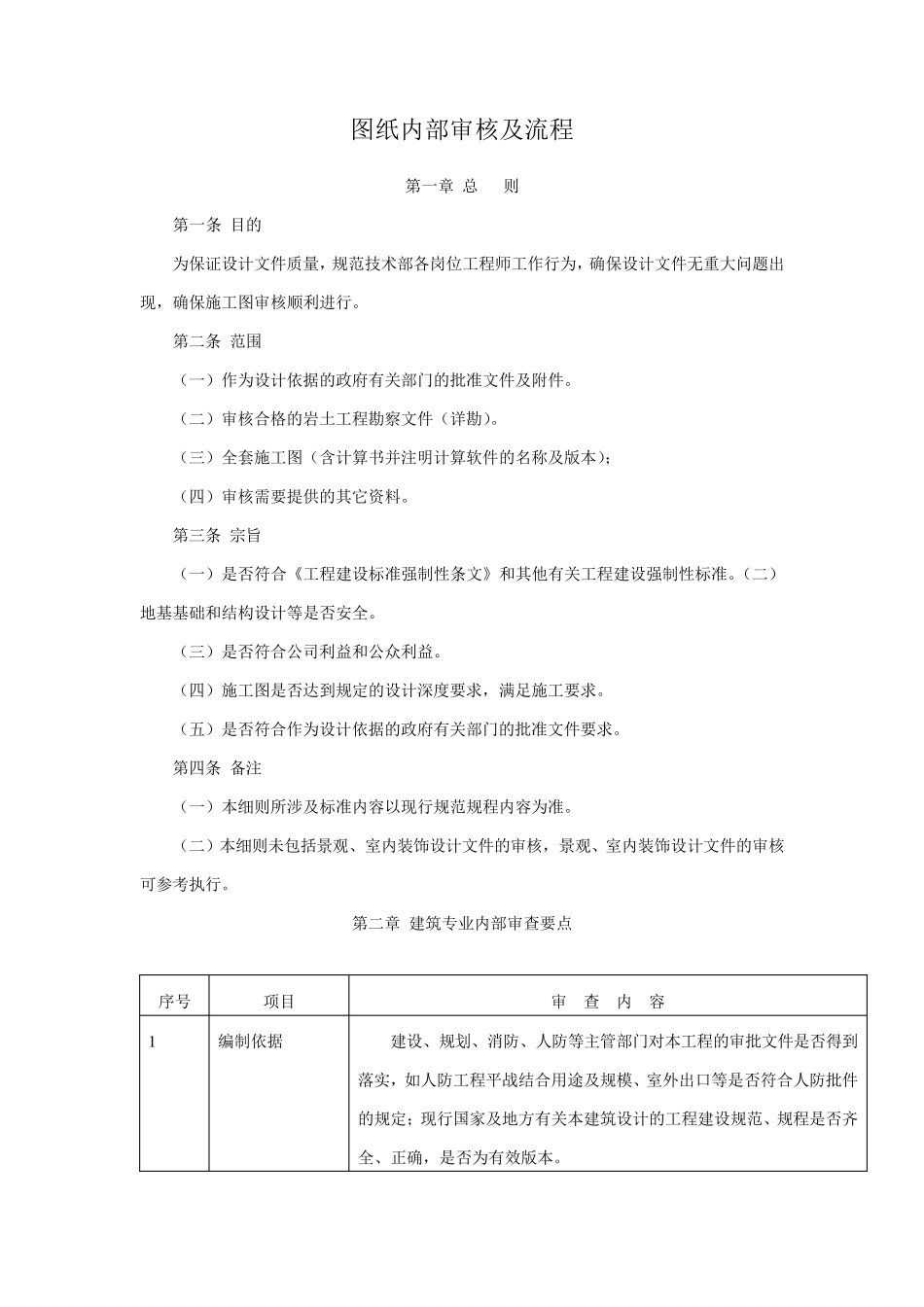

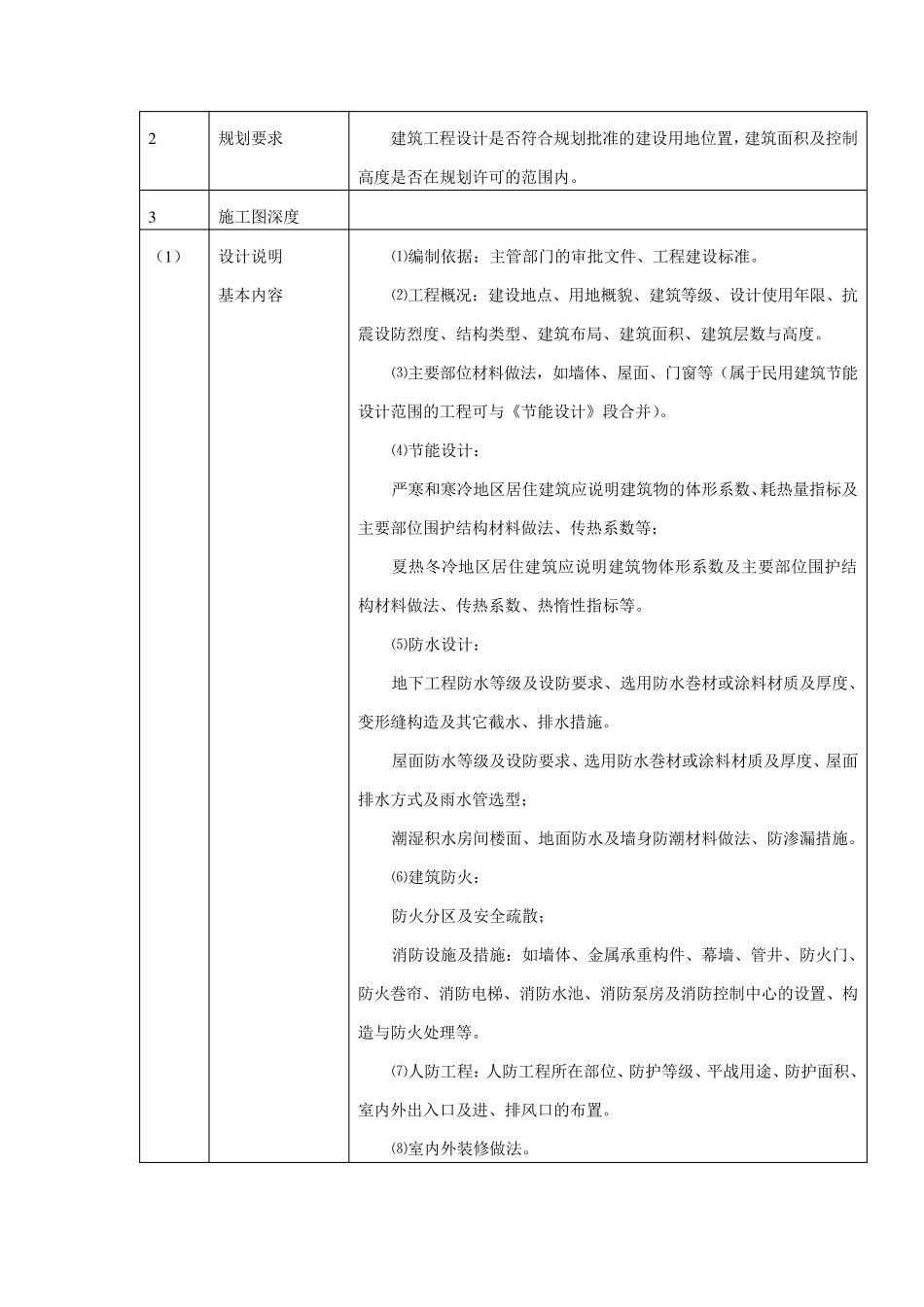

图纸内部审核及流程 第一章 总 则 第一条 目的 为保证设计文件质量，规范技术部各岗位工程师工作行为，确保设计文件无重大问题出现，确保施工图审核顺利进行。 第二条 范围 （一）作为设计依据的政府有关部门的批准文件及附件。 （二）审核合格的岩土工程勘察文件（详勘）。 （三）全套施工图（含计算书并注明计算软件的名称及版本）； （四）审核需要提供的其它资料。 第三条 宗旨 （一）是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。（二）地基基础和结构设计等是否安全。 （三）是否符合公司利益和公众利益。 （四）施工图是否达到规定的设计深度要求，满足施工要求。 （五）是否符合作为设计依据的政府有关部门的批准文件要求。 第四条 备注 （一）本细则所涉及标准内容以现行规范规程内容为准。 （二）本细则未包括景观、室内装饰设计文件的审核，景观、室内装饰设计文件的审核可参考执行。 第二章 建筑专业内部审查要点 序号 项目 审 查 内 容 1 编制依据 建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。 2 规划要求 建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。 3 施工图深度 （1 ） 设计说明 基本内容 ⑴编制依据：主管部门的审批文件、工程建设标准。 ⑵工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。 ⑶主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围的工程可与《节能设计》段合并）。 ⑷节能设计： 严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等； 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 ⑸防水设计： 地下工程防水等级及设防要求、选用防水巻材或涂料材质及厚度、变形缝构造及其它截水、排水措施。 屋面防水等级及设防要求、选用防水巻材或涂料材质及厚度、屋面排水方式及雨水管选型； 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 ⑹建筑防火： 防火分区及安全疏散； 消防设施及措施：如墙体、金属承...
