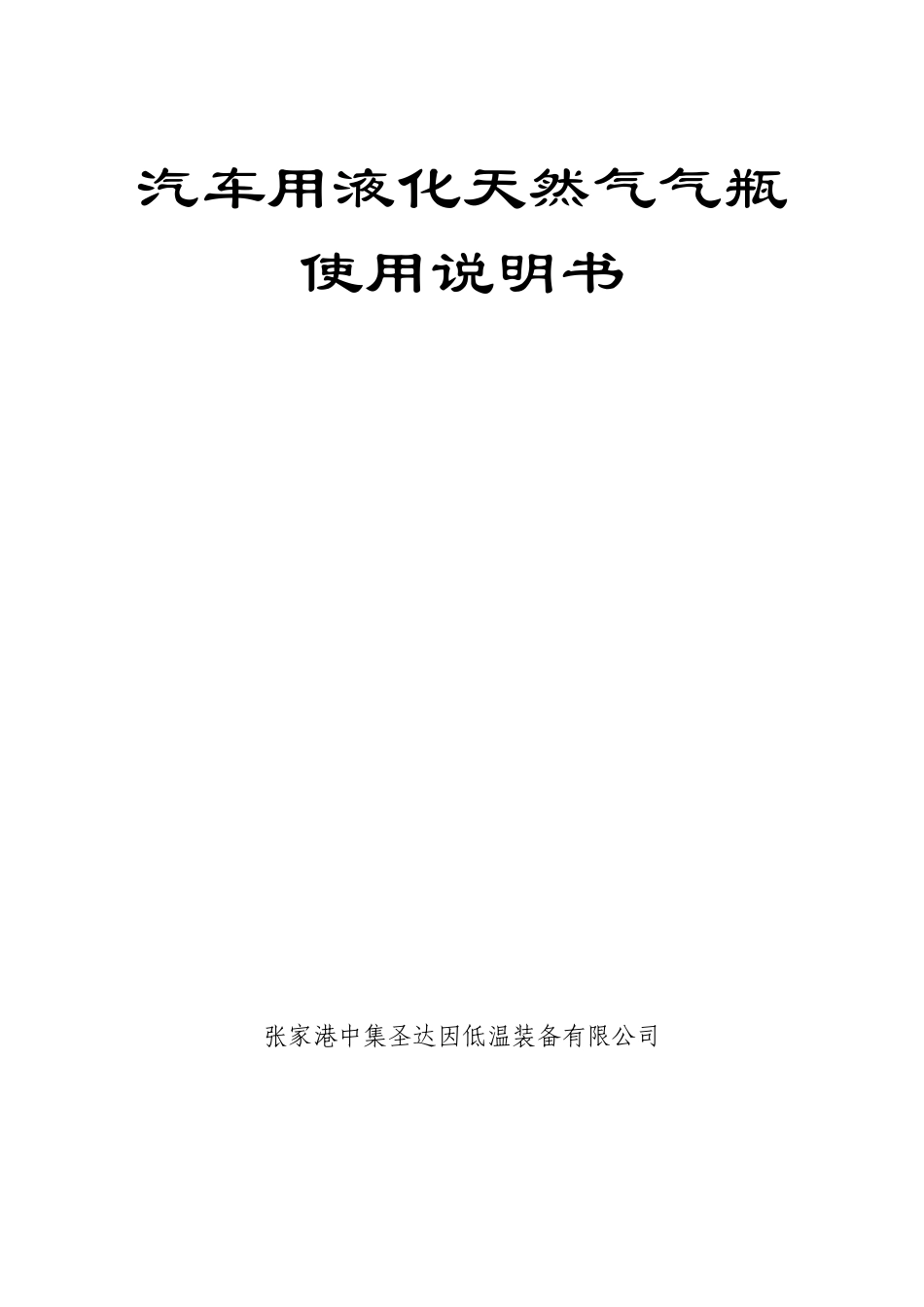

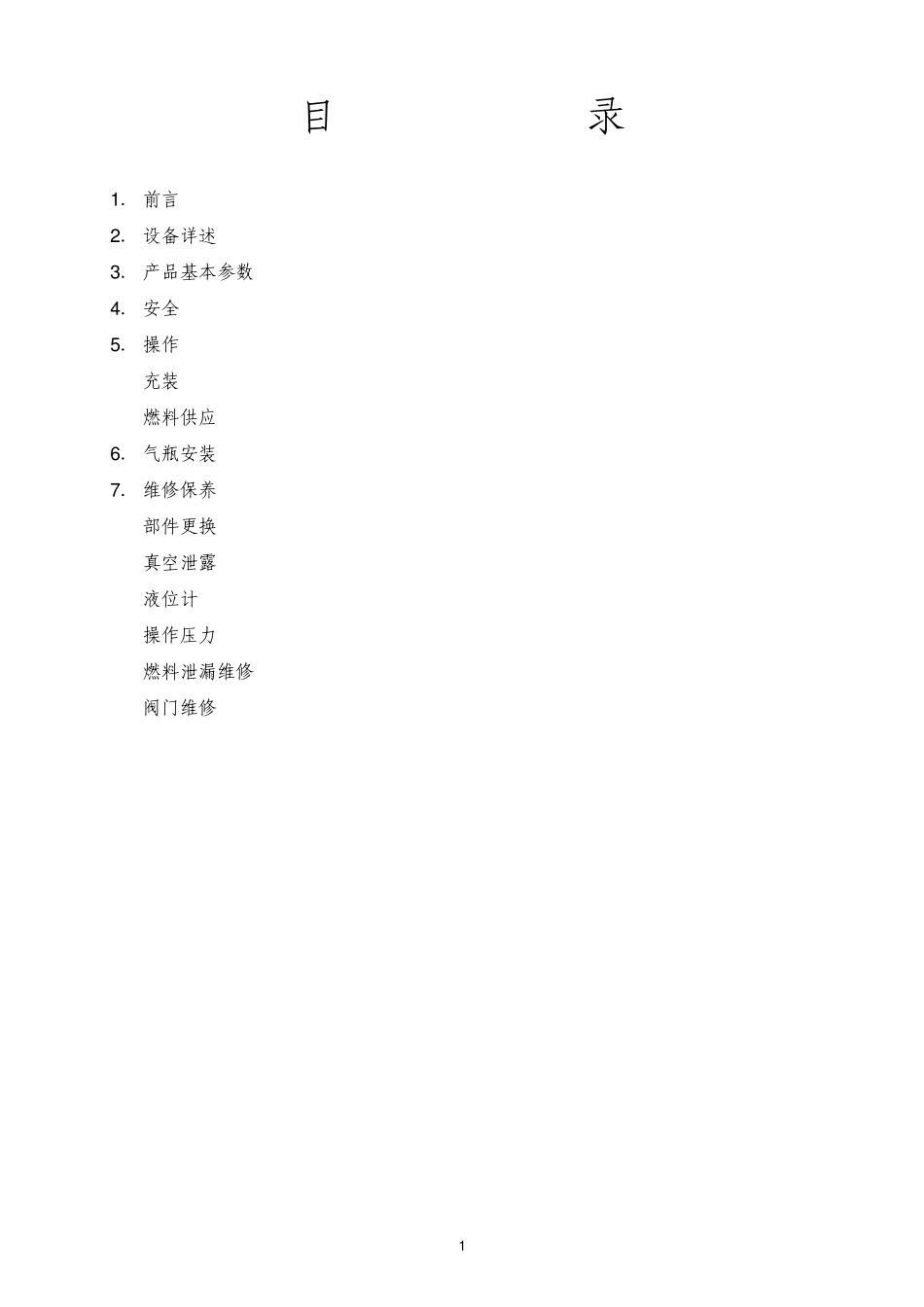

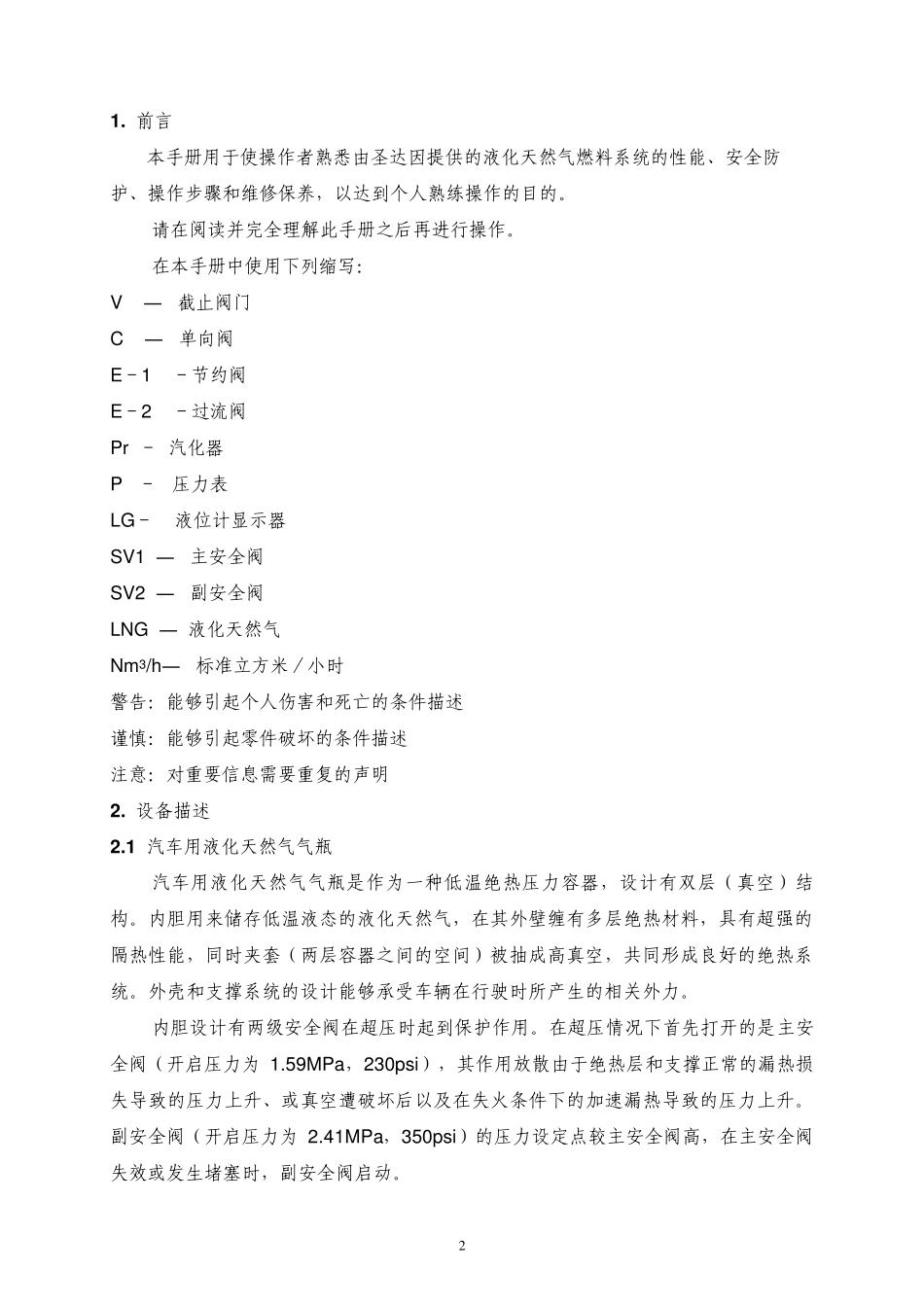

汽车用液化天然气气瓶 使用说明书 张家港中集圣达因低温装备有限公司 1 目 录 1 ． 前言 2 ． 设备详述 3 ． 产品基本参数 4 ． 安全 5 ． 操作 充装 燃料供应 6 ． 气瓶安装 7 ． 维修保养 部件更换 真空泄露 液位计 操作压力 燃料泄漏维修 阀门维修 2 1 . 前言 本手册用于使操作者熟悉由圣达因提供的液化天然气燃料系统的性能、安全防护、操作步骤和维修保养，以达到个人熟练操作的目的。 请在阅读并完全理解此手册之后再进行操作。 在本手册中使用下列缩写： V ― 截止阀门 C ― 单向阀 E－1 －节约阀 E－2 －过流阀 Pr － 汽化器 P － 压力表 LG－ 液位计显示器 SV1 ― 主安全阀 SV2 ― 副安全阀 LNG ― 液化天然气 Nm3/h― 标准立方米／小时 警告：能够引起个人伤害和死亡的条件描述 谨慎：能够引起零件破坏的条件描述 注意：对重要信息需要重复的声明 2 . 设备描述 2 .1 汽车用液化天然气气瓶 汽车用液化天然气气瓶是作为一种低温绝热压力容器，设计有双层（真空）结构。内胆用来储存低温液态的液化天然气，在其外壁缠有多层绝热材料，具有超强的隔热性能，同时夹套（两层容器之间的空间）被抽成高真空，共同形成良好的绝热系统。外壳和支撑系统的设计能够承受车辆在行驶时所产生的相关外力。 内胆设计有两级安全阀在超压时起到保护作用。在超压情况下首先打开的是主安全阀（开启压力为 1.59MPa，230ps i），其作用放散由于绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。副安全阀（开启压力为 2.41MPa，350ps i）的压力设定点较主安全阀高，在主安全阀失效或发生堵塞时，副安全阀启动。 3 外壳在内部超压条件下的保护是通过一个环形的抽空塞来实现的。如果内胆发生泄漏（导致夹套压力超高），当压力达到0.1～0.2MPa 抽空塞将打开泄压。万一抽空塞发生泄漏将导致真空破坏，这时可以发现外壳出现“冒汗”（大面积结水珠）甚或结霜现象。当然，在与气瓶连接的管道末端出现的结霜或凝水现象是正常的。 所有的管路、阀件都设臵在气瓶的一端，并用护环或保护罩进行防护。 2 .2 汽车用液化天然气燃料气瓶系统 此手册提到的液化天然气汽车(LNGV)燃料系统包括液化天然气燃料气瓶9、发动机液化天然气循环水汽化器 8 和液位计/表 11（显示部分）和 12（信号转换部分）。本系统设计用于充装、...
