在AltiumDesigner画元件封装(超详细)VIP免费

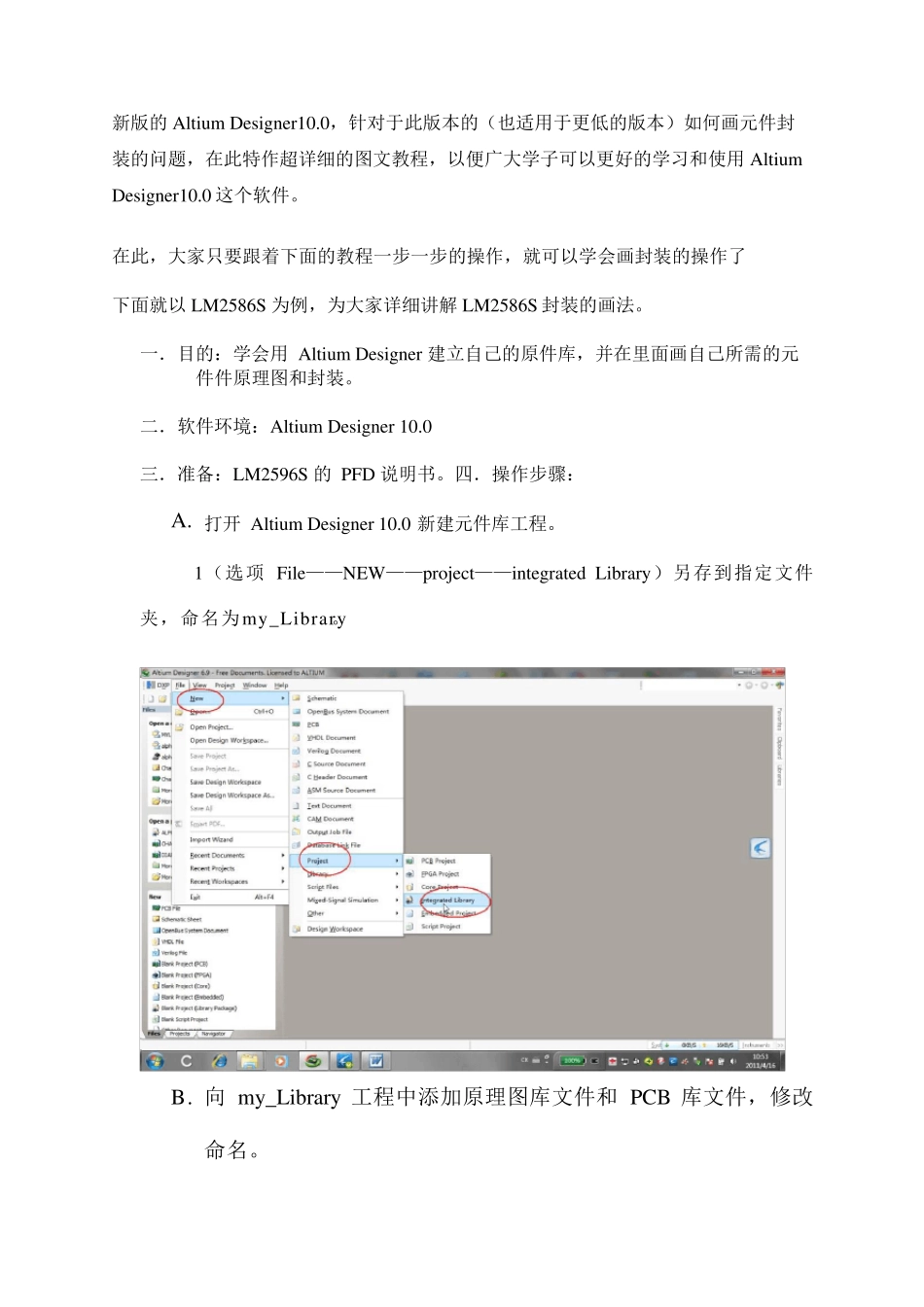

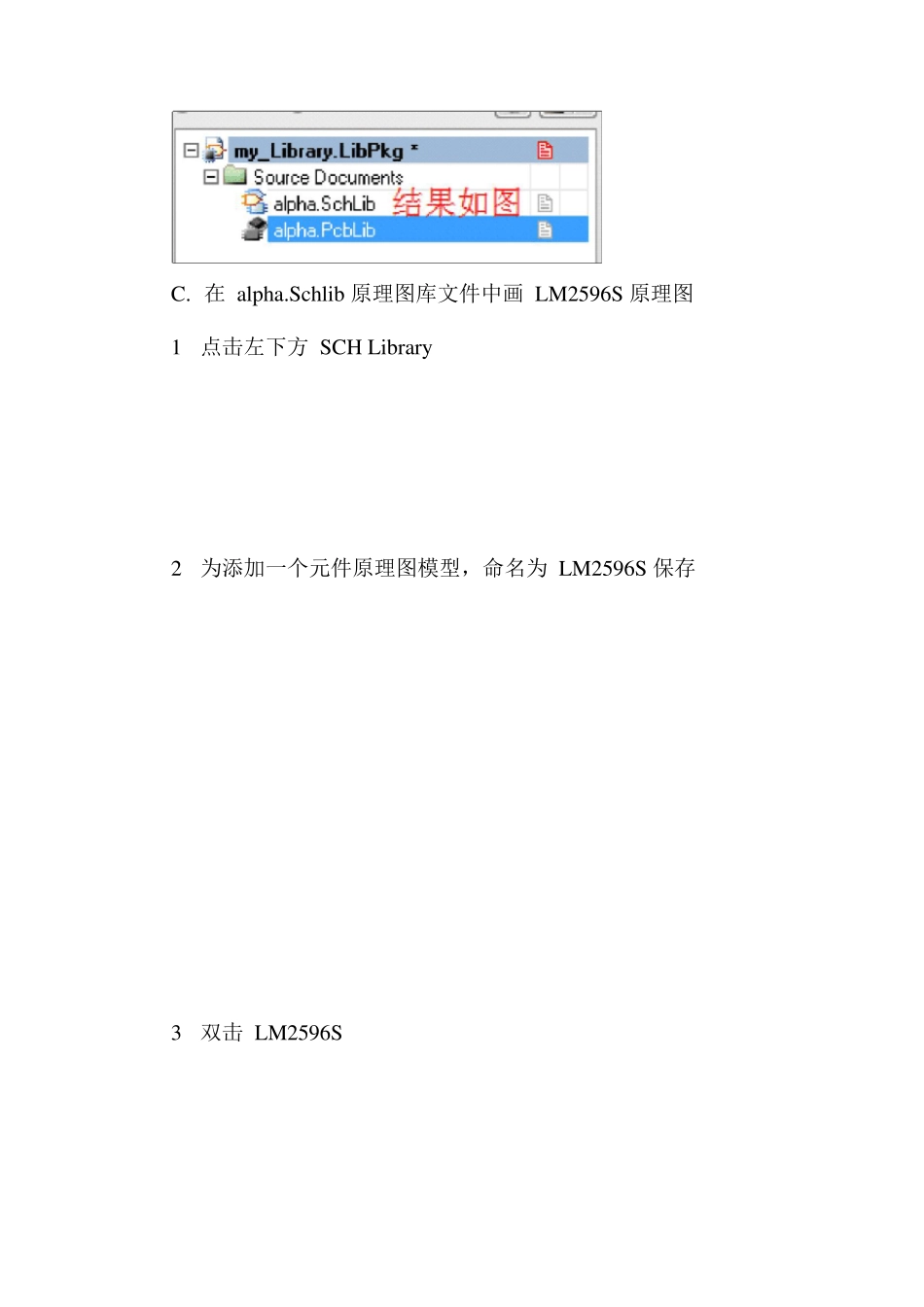

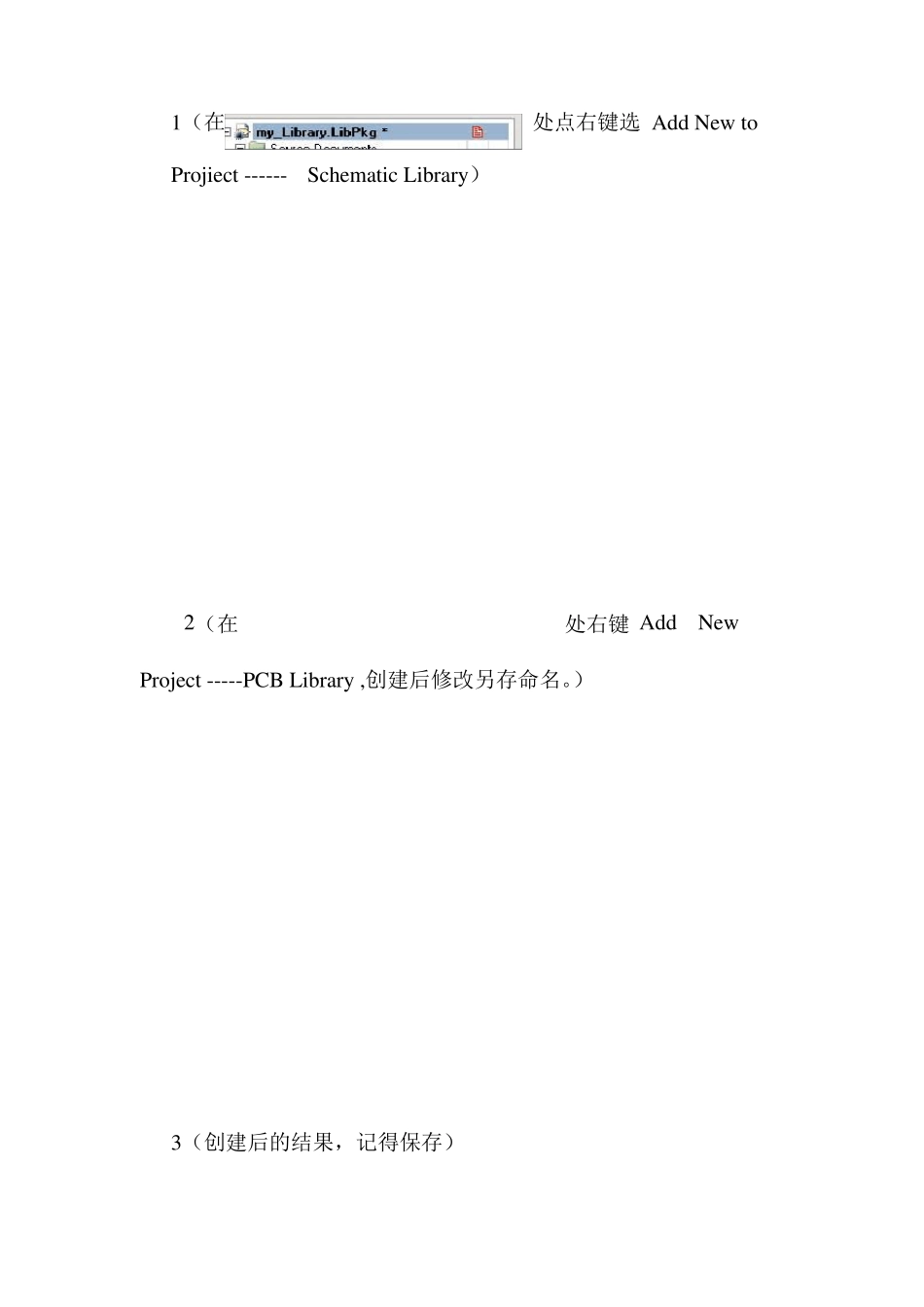

新版的Altiu m Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altiu m Designer10.0 这个软件。 在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了 下面就以LM2586S 为例，为大家详细讲解LM2586S 封装的画法。 一．目的：学会用 Altiu m Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。 二．软件环境：Altiu m Designer 10.0 三．准备：LM2596S 的 PFD 说明书。四．操作步骤： A. 打开 Altiu m Designer 10.0 新建元件库工程。 1（选项 File——NEW——project——integrated Library ）另存到指定文件夹，命名为 my _Library。 B. 向 my _Library 工程中添加原理图库文件和 PCB 库文件，修改命名。 1（在 处点右键选 Add New to Projiect ------ Schematic Library） Project -----PCB Library ,创建后修改另存命名。） 3（创建后的结果，记得保存） 2 （在 处右键 Add New C. 在 alpha.Schlib 原理图库文件中画 LM2596S 原理图 1 点击左下方 SCH Library 2 为添加一个元件原理图模型，命名为 LM2596S 保存 3 双击 LM2596S 4 修改Defau lt Designater 为 LM2596S,修改 Comment 为 3.3v ,点OK 5 查看 LM2596S 说明书了解 LM2596S 基本资料 基本描述：长 400mil，宽 180mil，管脚数 5，管脚直径 35mil，管 脚间距 67mil。1mm=39.370079mil, 100 mil=2.54mm 1--- Vin 2--- Vou t 3--- GND 4--- FB 5--- ON/OFF 6 画 LM2596s 外框 点 Place----Rectangle 7．画管脚并修改管脚名与说明书上对应 修改后，画其他管脚。 保存 D. 在 alpha.Pcblib PCB 库文件中画 LM2596S 的 PCB 图（注意 PCB 的大小要与说明说描述的一致） 1 单击 Project-----双击选中 alpha.Pcblib-----单击 PCB Library 2.为元件 PCB 图命名，填上描述信息 双击 PCBCOMPONENT_1-----修改 NAME 和 Description----Ok 3 画 PCB 外框，长 400m il 宽 180 m il 保存 E. 将 alp ha.Schlib 原理图库文件中画 LM2596S 原理图和 alp ha.Pcblib PCB 库文件中画 LM2596S 的 PCB 图连接起来。 1.进入 2 添加 Add ----- o k 3 依次点击 结果显示 这三个文件） F . 文件编译 （ 必须对三个文件进行编译 ， 所储存的文件下才会有 G．安装库 附： H．补充添加 PCB 画图板
