地下室人防给排水套管预留预埋技术交底VIP专享VIP免费

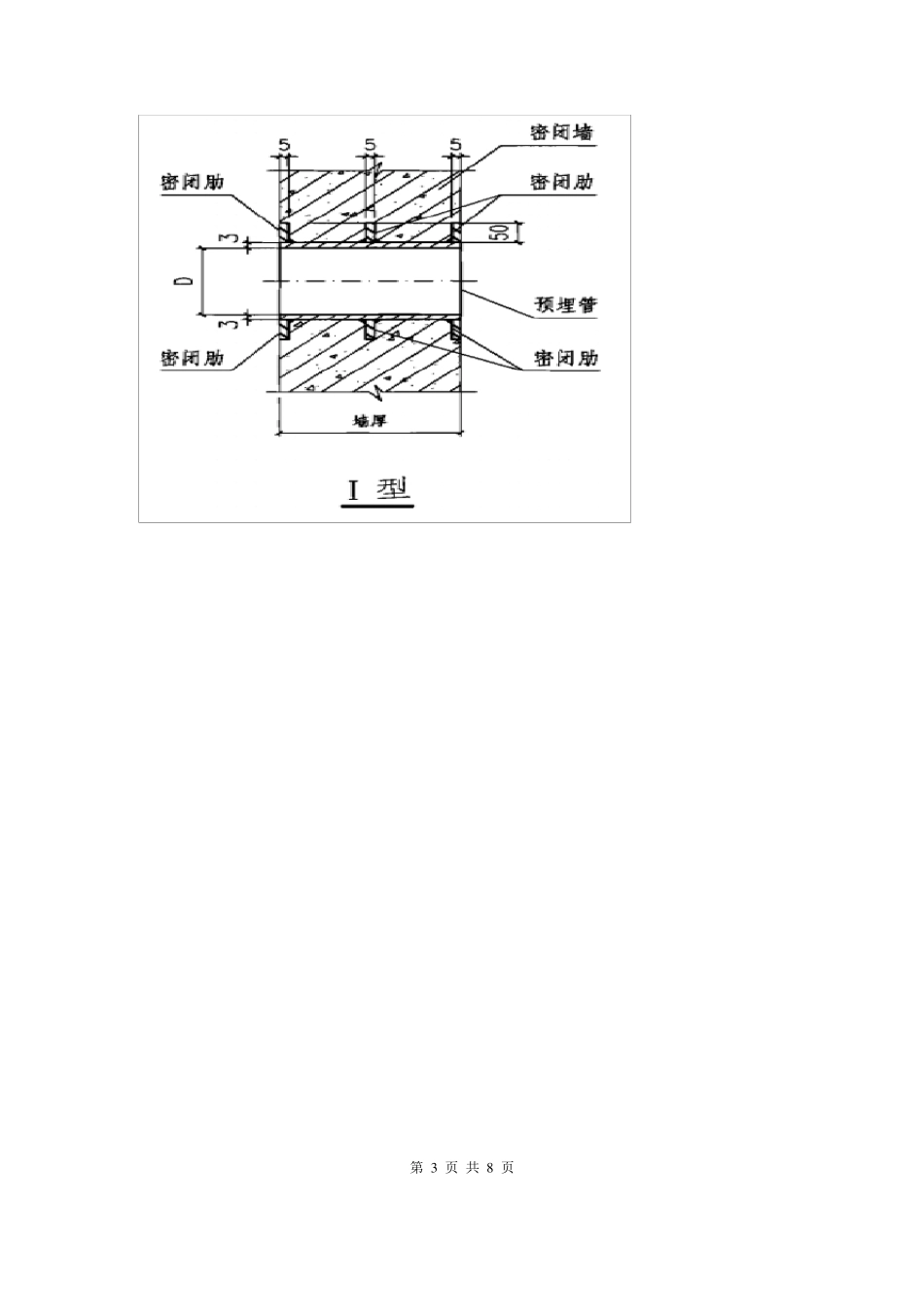

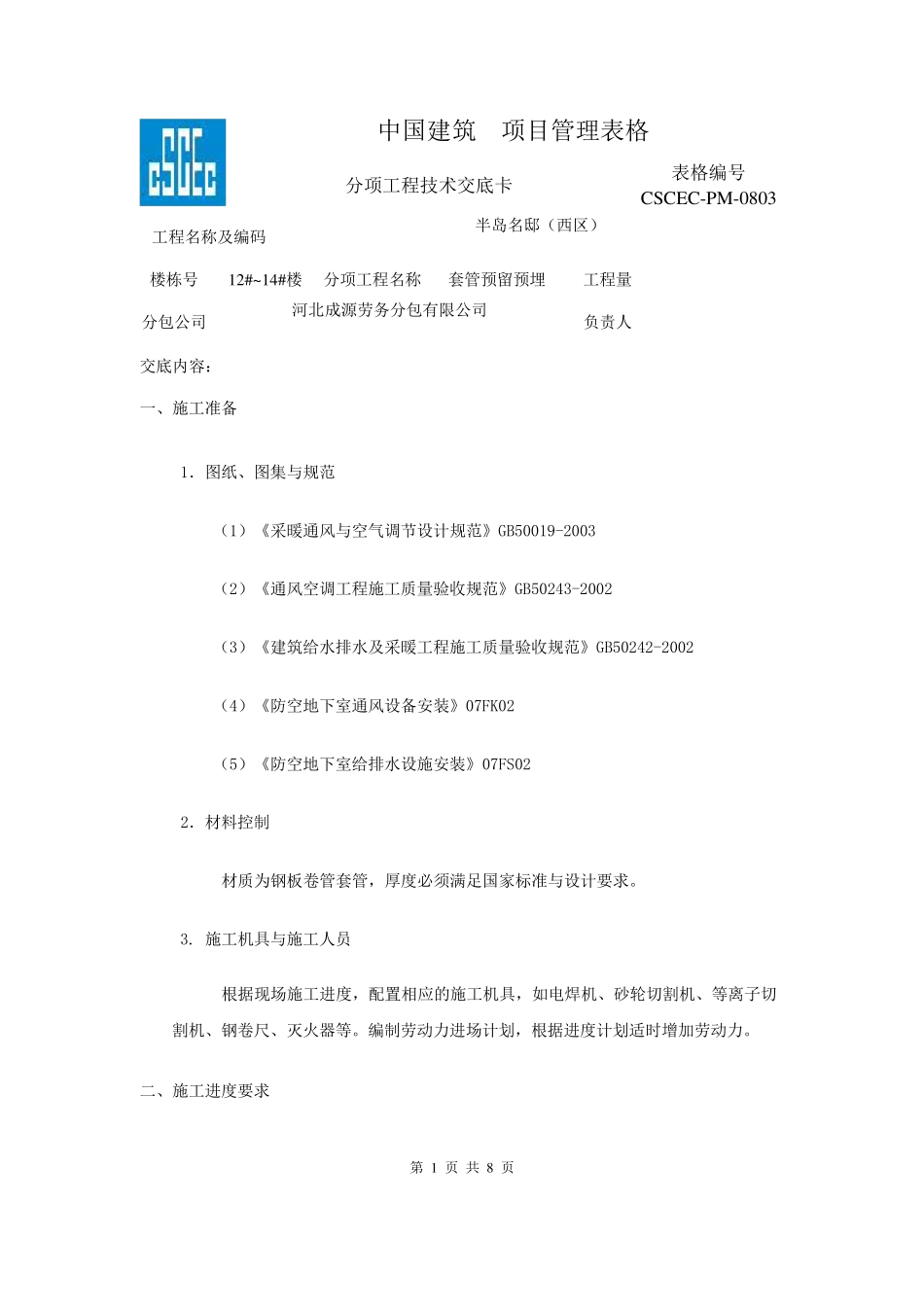

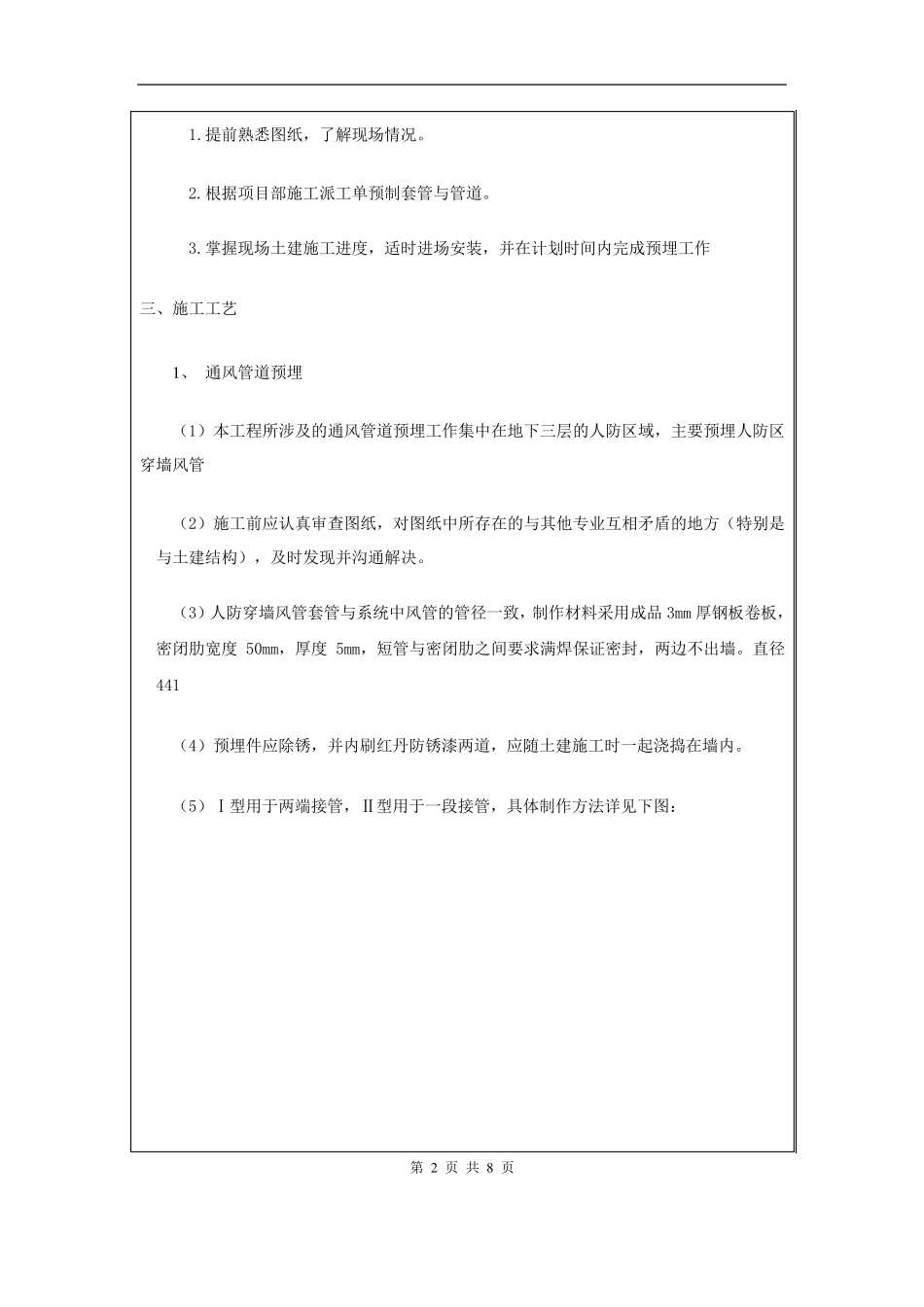

第 1 页 共 8 页 中国建筑 项目管理表格 分项工程技术交底卡 表格编号 CSCEC-PM-0803 工程名称及编码 半岛名邸（西区） 楼栋号 12#~14#楼 分项工程名称 套管预留预埋 工程量 分包公司 河北成源劳务分包有限公司 负责人 交底内容： 一、施工准备 1．图纸、图集与规范 （1）《采暖通风与空气调节设计规范》GB50019-2003 （2）《通风空调工程施工质量验收规范》GB50243-2002 （3）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 （4）《防空地下室通风设备安装》07FK02 （5）《防空地下室给排水设施安装》07FS02 2．材料控制 材质为钢板卷管套管，厚度必须满足国家标准与设计要求。 3. 施工机具与施工人员 根据现场施工进度，配置相应的施工机具，如电焊机、砂轮切割机、等离子切割机、钢卷尺、灭火器等。编制劳动力进场计划，根据进度计划适时增加劳动力。 二、施工进度要求 第 2 页 共 8 页 1.提 前 熟 悉 图 纸 ， 了 解 现 场 情 况 。 2.根 据 项 目 部 施 工 派 工 单 预 制 套 管 与 管 道 。 3.掌 握 现 场 土 建 施 工 进 度 ， 适 时 进 场 安 装 ， 并 在 计 划 时 间 内 完 成 预 埋 工 作 三 、 施 工 工 艺 1 、 通 风 管 道 预 埋 （ 1） 本 工 程 所 涉 及 的 通 风 管 道 预 埋 工 作 集 中 在 地 下 三 层 的 人 防 区 域 ， 主 要 预 埋 人 防 区穿 墙 风 管 （ 2） 施 工 前 应 认 真 审 查 图 纸 ， 对 图 纸 中 所 存 在 的 与 其 他 专 业 互 相 矛 盾 的 地 方 （ 特 别 是与 土 建 结 构 ） ， 及 时 发 现 并 沟 通 解 决 。 （ 3） 人 防 穿 墙 风 管 套 管 与 系 统 中 风 管 的 管 径 一 致 ， 制 作 材 料 采 用 成 品 3mm 厚 钢 板 卷 板 ，密 闭 肋 宽 度50mm， 厚 度5mm， 短 管 与 密 闭 肋 之 间 要 求 满 焊 保 证 密 封 ， 两边不出墙 。 直径441 （ 4） 预 埋 件应 除锈， 并 内 刷红丹防 锈漆两道 ， 应 随土 建 施 工 时 一 起浇捣在 墙 内 。 （ 5） Ⅰ型用 于两端接管 ， Ⅱ型用 于一 段接管 ， 具体制 作 方 法详见下 图 ： 第 3 页 共 8 页 第 4 页 ...
