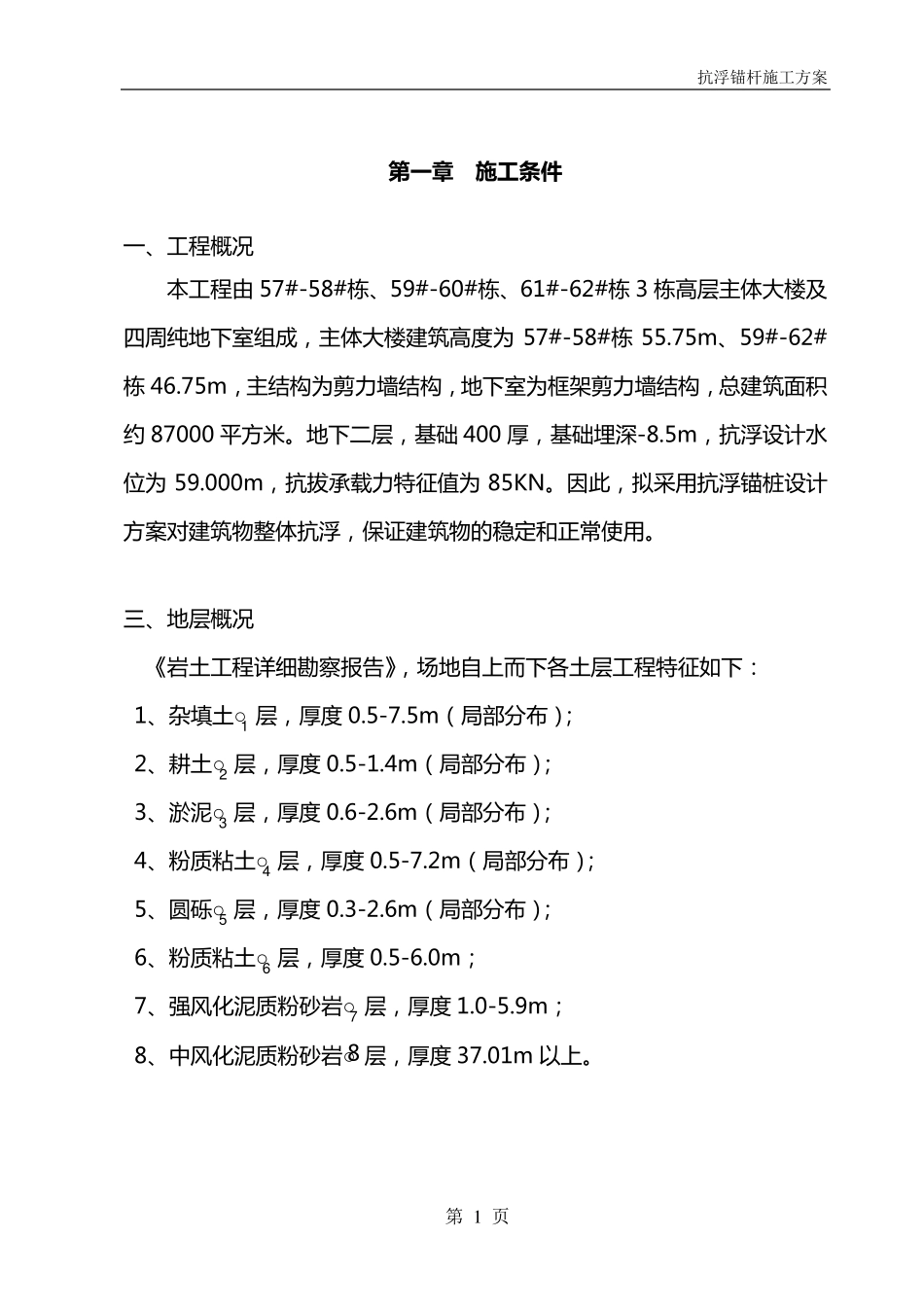

抗浮锚杆施工方案 第 1 页 第 一章 施工条件 一 、工 程 概 况 本 工 程 由 57#-58#栋 、59#-60#栋 、61#-62#栋 3 栋 高 层 主 体 大 楼 及四 周 纯 地 下 室 组 成 ， 主 体 大 楼 建 筑 高 度 为57#-58#栋55.75m、59#-62#栋 46.75m， 主 结 构 为 剪 力 墙 结 构 ， 地 下 室 为 框 架 剪 力 墙 结 构 ， 总 建 筑 面 积约 87000 平 方 米 。 地 下 二 层 ， 基 础 400 厚 ， 基 础 埋 深 -8.5m， 抗 浮 设 计 水位 为59.000m， 抗 拔 承 载 力 特 征 值 为85KN。 因 此 ， 拟 采 用 抗 浮 锚 桩 设 计方 案 对 建 筑 物 整 体 抗 浮 ， 保 证 建 筑 物 的 稳 定 和 正 常 使 用 。 三 、地 层 概 况 《 岩 土 工 程 详 细 勘 察 报 告 》， 场 地 自 上 而 下 各 土 层 工 程 特 征 如 下 ： 1、杂 填 土 ○1 层 ， 厚 度 0.5-7.5m（ 局 部 分 布 ）； 2、耕 土 ○2 层 ， 厚 度 0.5-1.4m（ 局 部 分 布 ）； 3、淤 泥 ○3 层 ， 厚 度 0.6-2.6m（ 局 部 分 布 ）； 4、粉 质 粘 土 ○4 层 ， 厚 度 0.5-7.2m（ 局 部 分 布 ）； 5、圆 砾 ○5 层 ， 厚 度 0.3-2.6m（ 局 部 分 布 ）； 6、粉 质 粘 土 ○6 层 ， 厚 度 0.5-6.0m； 7、强 风 化 泥 质 粉 砂 岩 ○7 层 ， 厚 度 1.0-5.9m； 8、中 风 化 泥 质 粉 砂 岩 ○8 层 ， 厚 度 37.01m 以 上 。 抗浮锚杆施工方案 第 2 页 第 二 章 抗 浮 桩 (锚 杆 )设 计 与 基 本 试 验 本 工 程 设 计 的 抗 浮 锚 杆 为 永 久 性 预 应 力 锚 杆 ， 完 整 的 抗 浮 桩 (锚 杆 )是 在基 础 底 板 下 土 层 内 形 成 有 效 直 径 130mm、有 效 长 度 进 入 中 风 化 泥 质 粉 砂 岩大 于7m 的 锚 杆 ， 锚 杆 有 效 长 度 内 设 置 ф 6.5＠ 2000 的 钢 筋 定 位 支 架 ， 以达 到 永 久 抗 浮 之 目 的 。 一 、抗 浮 锚 杆 结构设 计 主要参数 1、抗 浮 锚 桩 (杆 )总 数 ： 208 根 (详 锚 杆 平 面 布 置 图 )。 2、钻 孔 体 ： 锚 孔 ...
