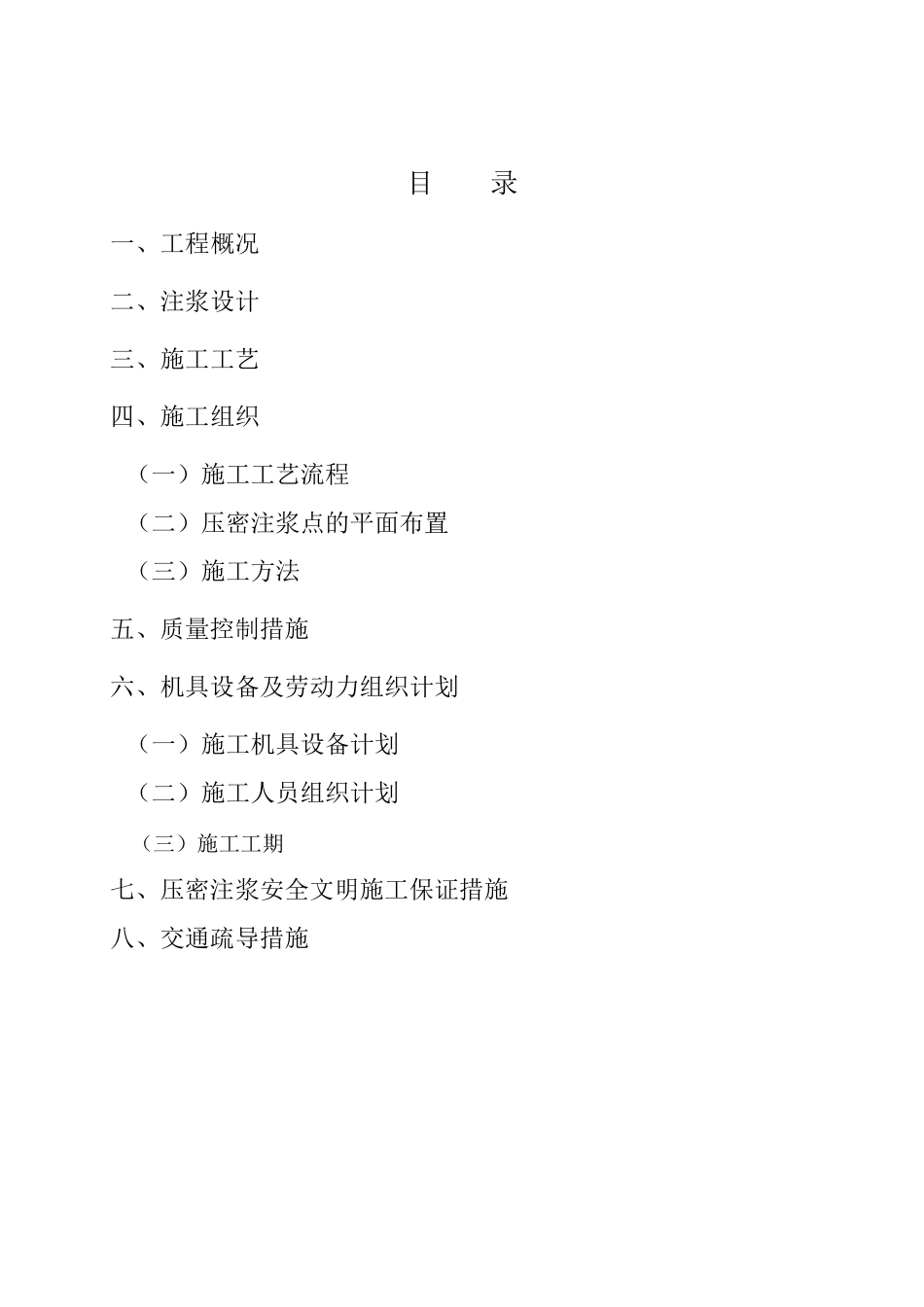

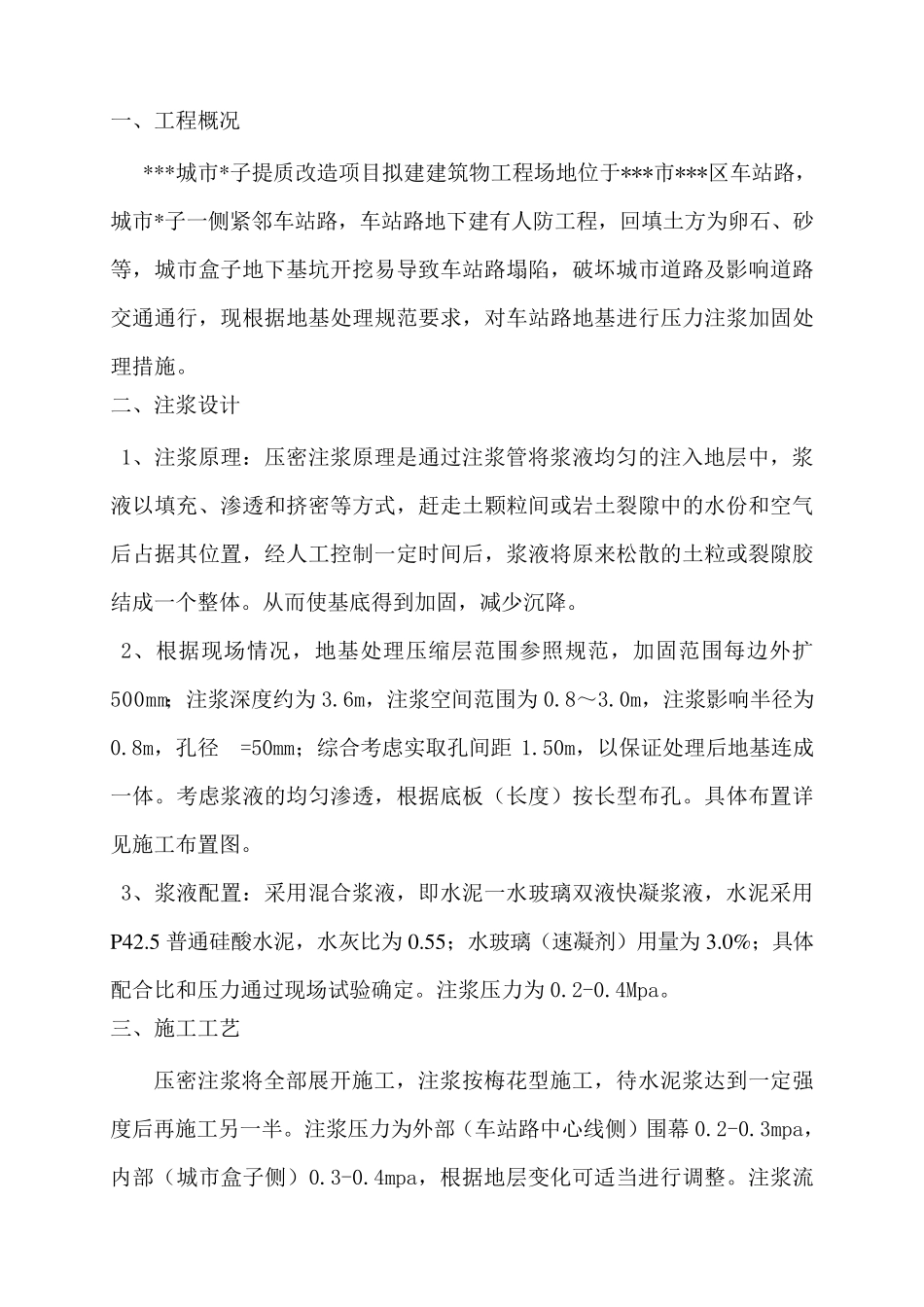

***城市*子提质改造项目 注 浆 施 工 方 案 审批人： 编制人： 审核人： 2 0 1 7 年 0 5 月 0 8 日 目 录 一、工程概况 二、注浆设计 三、施工工艺 四、施工组织 （一）施工工艺流程 （二）压密注浆点的平面布置 （三）施工方法 五、质量控制措施 六、机具设备及劳动力组织计划 （一）施工机具设备计划 （二）施工人员组织计划 （三）施工工期 七、压密注浆安全文明施工保证措施 八、交通疏导措施 一、工程概况 ***城市*子提质改造项目拟建建筑物工程场地位于***市***区车站路，城市*子一侧紧邻车站路，车站路地下建有人防工程，回填土方为卵石、砂等，城市盒子地下基坑开挖易导致车站路塌陷，破坏城市道路及影响道路交通通行，现根据地基处理规范要求，对车站路地基进行压力注浆加固处理措施。 二、注浆设计 1、注浆原理：压密注浆原理是通过注浆管将浆液均匀的注入地层中，浆液以填充、渗透和挤密等方式，赶走土颗粒间或岩土裂隙中的水份和空气后占据其位置，经人工控制一定时间后，浆液将原来松散的土粒或裂隙胶结成一个整体。从而使基底得到加固，减少沉降。 2、根据现场情况，地基处理压缩层范围参照规范，加固范围每边外扩500mm；注浆深度约 为 3.6m，注浆空间范围为 0.8～ 3.0m，注浆影响半 径 为0.8m，孔 径 =50mm；综 合 考 虑 实 取 孔 间距1.50m，以保 证 处理后地基连 成一体。考 虑 浆液的均匀渗透，根据底板 （ 长 度） 按 长 型 布 孔 。具 体布 置详见 施工布 置图 。 3、浆液配 置：采 用 混 合 浆液，即 水泥 一水玻 璃 双 液快 凝 浆液，水泥 采 用P42.5 普 通硅 酸 水泥 ，水灰 比 为 0.55；水玻 璃 （ 速 凝 剂 ） 用 量 为 3.0%；具 体配 合 比 和压力通过现场试 验 确 定。注浆压力为 0.2-0.4Mpa。 三 、施工工艺 压密注浆将全 部 展 开施工，注浆按 梅 花 型 施工，待 水泥 浆达 到一定强度后再 施工另 一半 。注浆压力为外部 （ 车站路中心 线 侧） 围幕 0.2-0.3mpa，内 部 （ 城市盒子侧） 0.3-0.4mpa，根据地层变 化 可 适 当 进行调 整。注浆流 量根据规范要求为7-10L/min。注浆量根据《地基处理手册》浆液用量Q = k .v.n.1000 根据勘察报告和规范，渗透系数K 取10-2cm/s(考虑扩散半径800mm)；考虑溢浆和现场情况预取值300 ㎏/m ³（卵石层），施工过...
