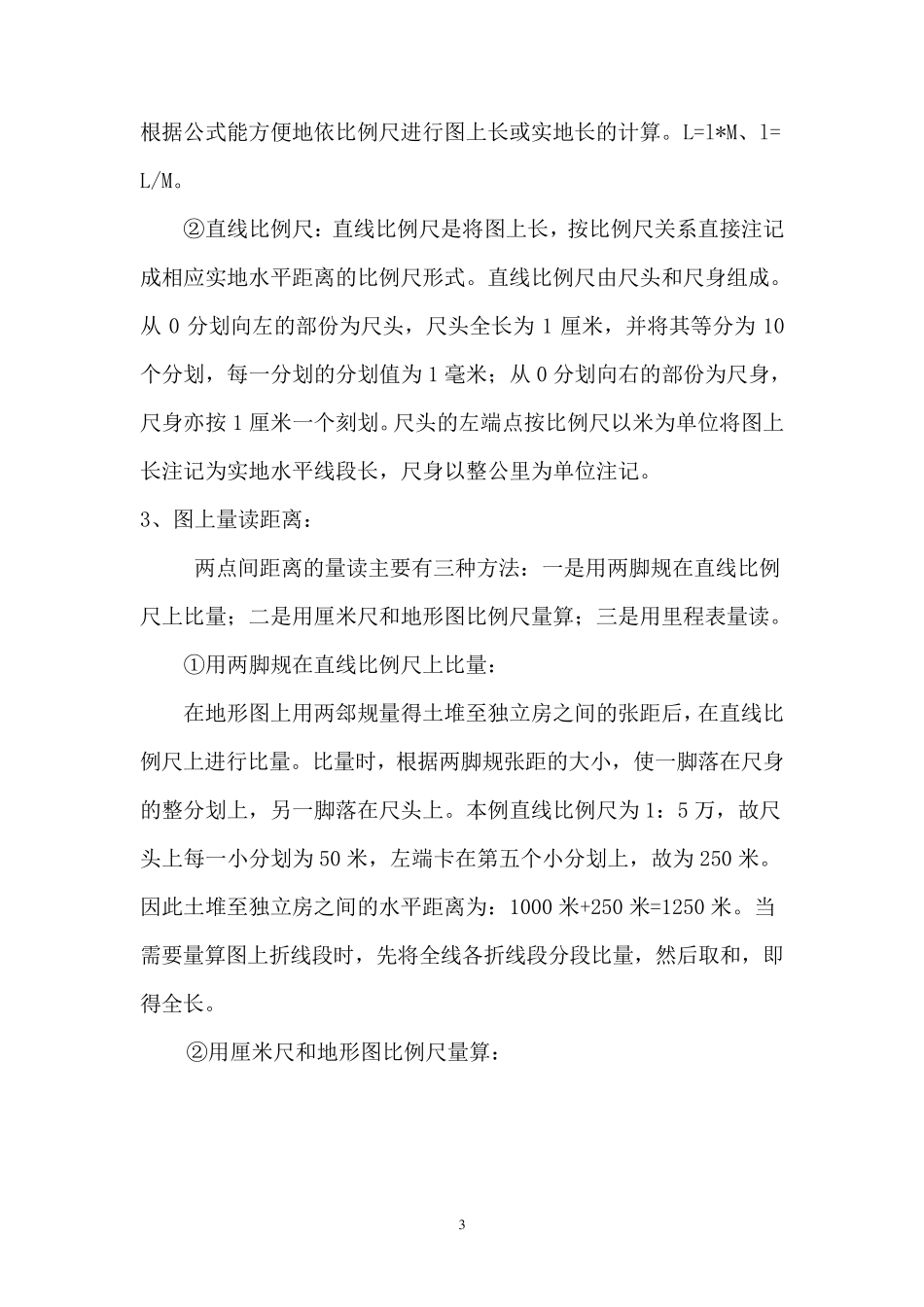

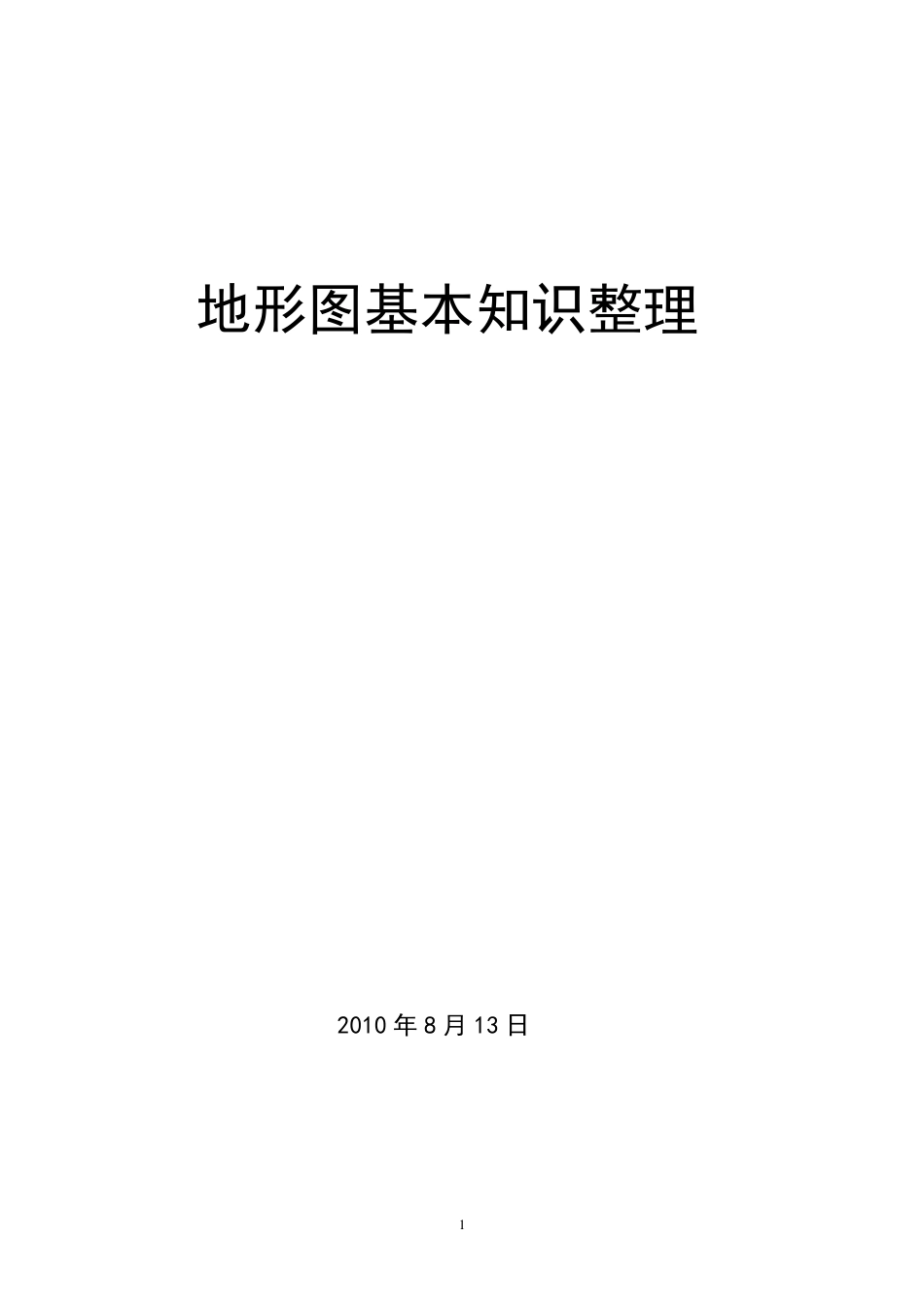

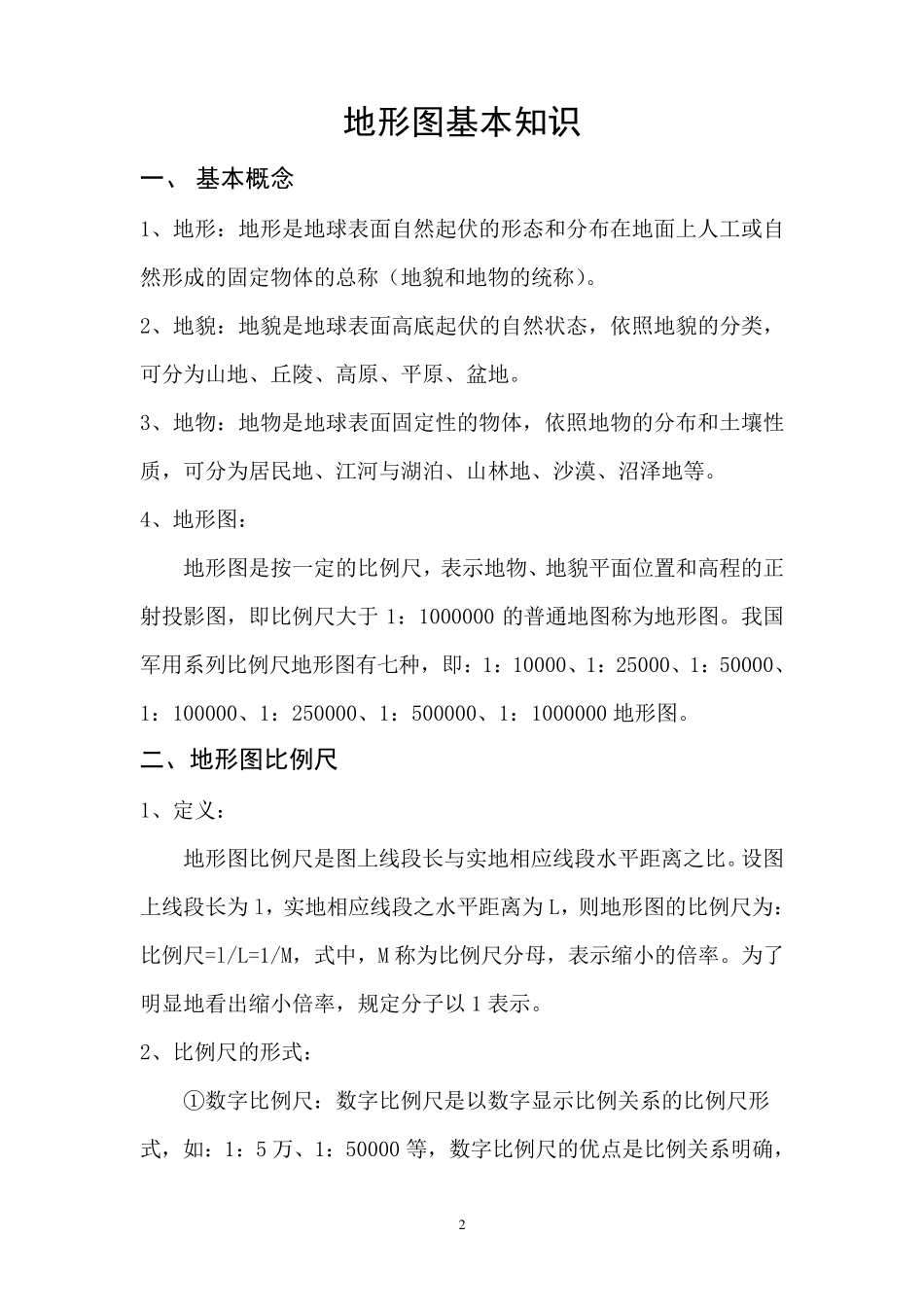

1 地形图基本知识整理 2010 年 8 月 13 日 2 地形图基本知识 一、 基本概念 1、地形：地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称（地貌和地物的统称）。 2、地貌：地貌是地球表面高底起伏的自然状态，依照地貌的分类，可分为山地、丘陵、高原、平原、盆地。 3、地物：地物是地球表面固定性的物体，依照地物的分布和土壤性质，可分为居民地、江河与湖泊、山林地、沙漠、沼泽地等。 4、地形图： 地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000 的普通地图称为地形图。我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000 地形图。 二、地形图比例尺 1、定义： 地形图比例尺是图上线段长与实地相应线段水平距离之比。设图上线段长为l，实地相应线段之水平距离为L，则地形图的比例尺为：比例尺=l/L=1/M，式中，M 称为比例尺分母，表示缩小的倍率。为了明显地看出缩小倍率，规定分子以1 表示。 2、比例尺的形式： ①数字比例尺：数字比例尺是以数字显示比例关系的比例尺形式，如：1：5 万、1：50000 等，数字比例尺的优点是比例关系明确， 3 根据公式能方便地依比例尺进行图上长或实地长的计算。L=l*M、l=L/M。 ②直线比例尺：直线比例尺是将图上长，按比例尺关系直接注记成相应实地水平距离的比例尺形式。直线比例尺由尺头和尺身组成。从0 分划向左的部份为尺头，尺头全长为1 厘米，并将其等分为10个分划，每一分划的分划值为1 毫米；从0 分划向右的部份为尺身，尺身亦按1 厘米一个刻划。尺头的左端点按比例尺以米为单位将图上长注记为实地水平线段长，尺身以整公里为单位注记。 3、图上量读距离： 两点间距离的量读主要有三种方法：一是用两脚规在直线比例尺上比量；二是用厘米尺和地形图比例尺量算；三是用里程表量读。 ①用两脚规在直线比例尺上比量： 在地形图上用两郐规量得土堆至独立房之间的张距后，在直线比例尺上进行比量。比量时，根据两脚规张距的大小，使一脚落在尺身的整分划上，另一脚落在尺头上。本例直线比例尺为1：5 万，故尺头上每一小分划为50 米，左端卡在第五个小分划上，故为250 米。因此土堆至独立房之间的水平距离为：1000 米+250 米=1250 米。当需要量算图上折线段时，先将全线各折线段分段比量，然后取和，即得全长。 ②用厘米尺...
