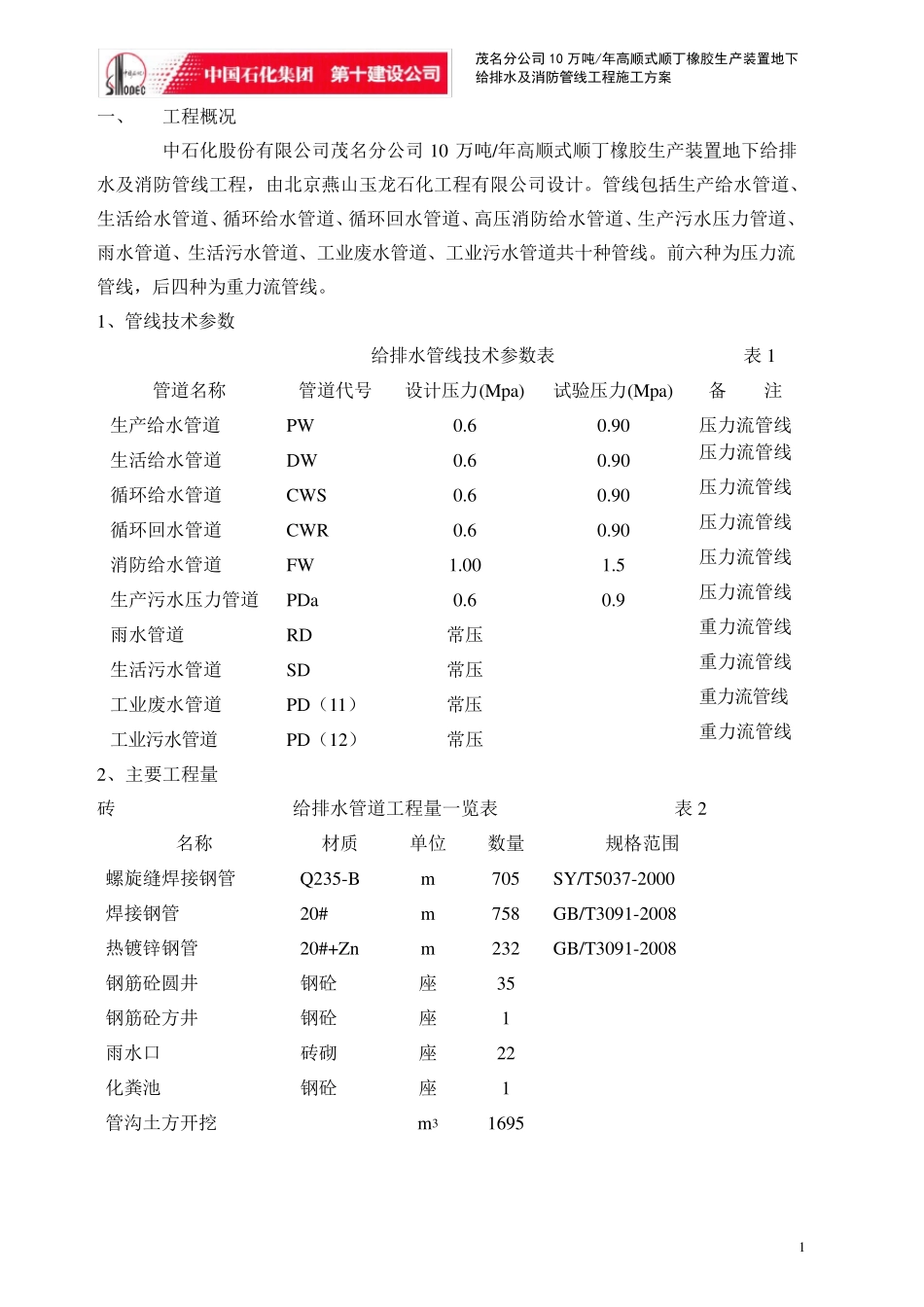

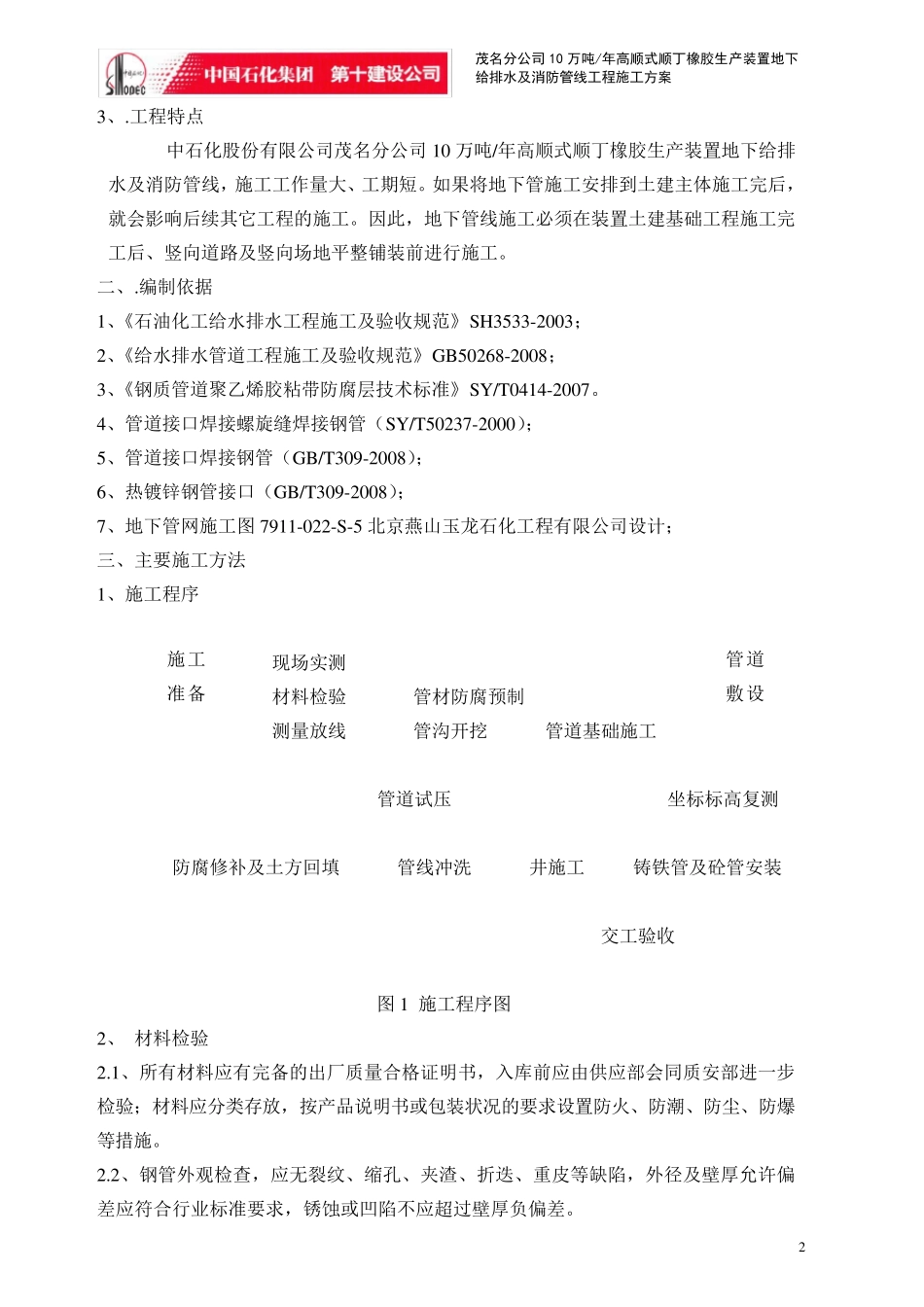

1 茂名分公司10 万吨/年高顺式顺丁橡胶生产装置地下给排水及消防管线工程施工方案 一、 工程概况 中石化股份有限公司茂名分公司 10 万吨/年高顺式顺丁橡胶生产装置地下给排水及消防管线工程，由北京燕山玉龙石化工程有限公司设计。管线包括生产给水管道、生活给水管道、循环给水管道、循环回水管道、高压消防给水管道、生产污水压力管道、雨水管道、生活污水管道、工业废水管道、工业污水管道共十种管线。前六种为压力流管线，后四种为重力流管线。 1、管线技术参数 给排水管线技术参数表 表 1 管道名称 管道代号 设计压力(Mpa) 试验压力(Mpa) 备 注 生产给水管道 PW 0.6 0.90 压力流管线 生活给水管道 DW 0.6 0.90 压力流管线 循环给水管道 CWS 0.6 0.90 压力流管线 循环回水管道 CWR 0.6 0.90 压力流管线 消防给水管道 FW 1.00 1.5 压力流管线 生产污水压力管道 PDa 0.6 0.9 压力流管线 雨水管道 RD 常压 重力流管线 生活污水管道 SD 常压 重力流管线 工业废水管道 PD（11） 常压 重力流管线 工业污水管道 PD（12） 常压 重力流管线 2、主要工程量 砖 给排水管道工程量一览表 表 2 名称 材质 单位 数量 规格范围 螺旋缝焊接钢管 Q235-B m 705 SY/T5037-2000 焊接钢管 20# m 758 GB/T3091-2008 热镀锌钢管 20#+Zn m 232 GB/T3091-2008 钢筋砼圆井 钢砼 座 35 钢筋砼方井 钢砼 座 1 雨水口 砖砌 座 22 化粪池 钢砼 座 1 管沟土方开挖 m3 1695 2 茂名分公司10 万吨/年高顺式顺丁橡胶生产装置地下给排水及消防管线工程施工方案 3、.工程特点 中石化股份有限公司茂名分公司 10 万吨/年高顺式顺丁橡胶生产装置地下给排水及消防管线，施工工作量大、工期短。如果将地下管施工安排到土建主体施工完后，就会影响后续其它工程的施工。因此，地下管线施工必须在装置土建基础工程施工完工后、竖向道路及竖向场地平整铺装前进行施工。 二、.编制依据 1、《石油化工给水排水工程施工及验收规范》SH3533-2003； 2、《给水排水管道工程施工及验收规范》GB50268-2008； 3、《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007。 4、管道接口焊接螺旋缝焊接钢管（SY/T50237-2000）； 5、管道接口焊接钢管（GB/T309-2008）； 6、热镀锌钢管接口（GB/T309-2008）； 7、地下管网施工图 7911-022-S-5 北京燕山玉龙石化工程有限公司设...
