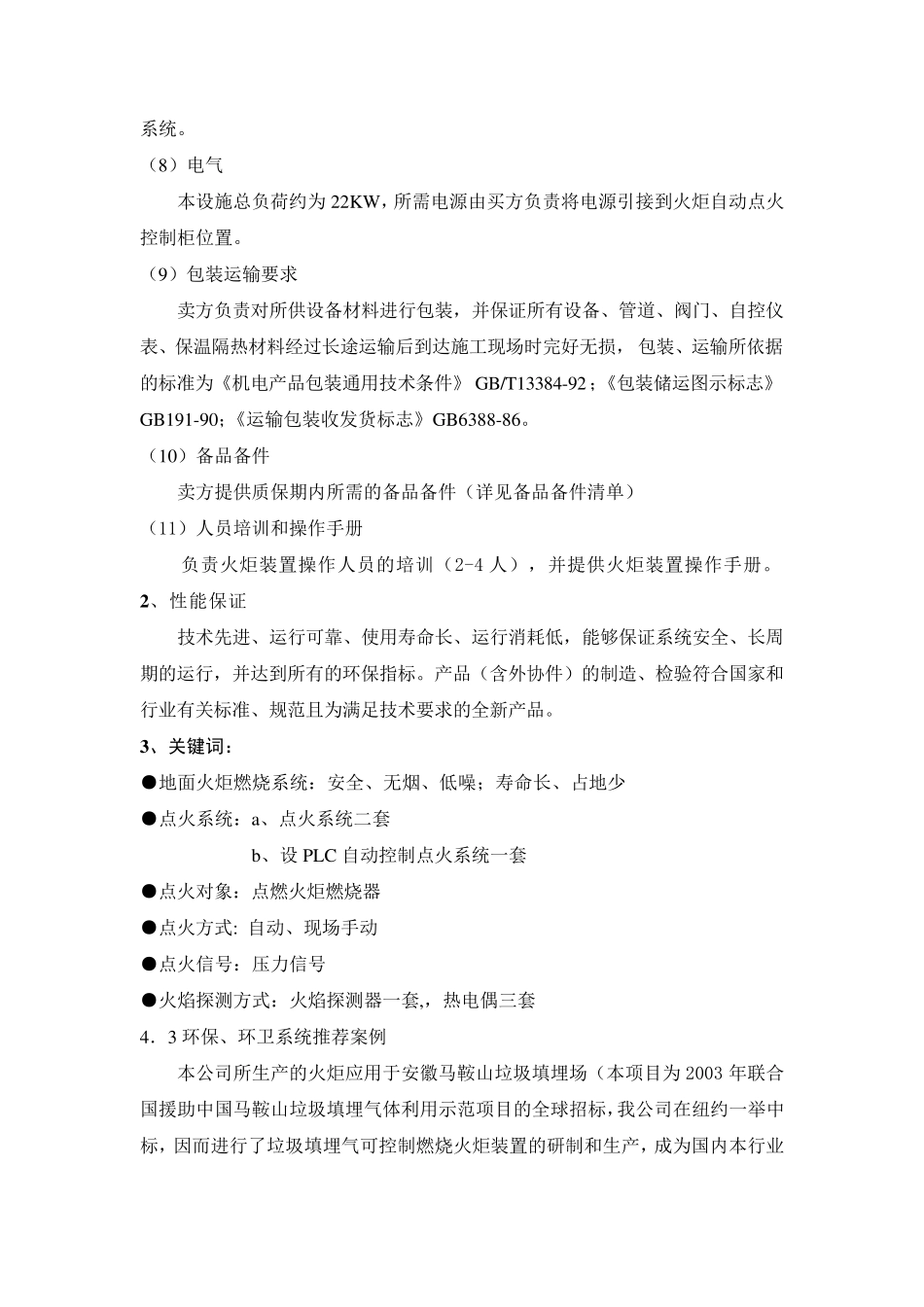

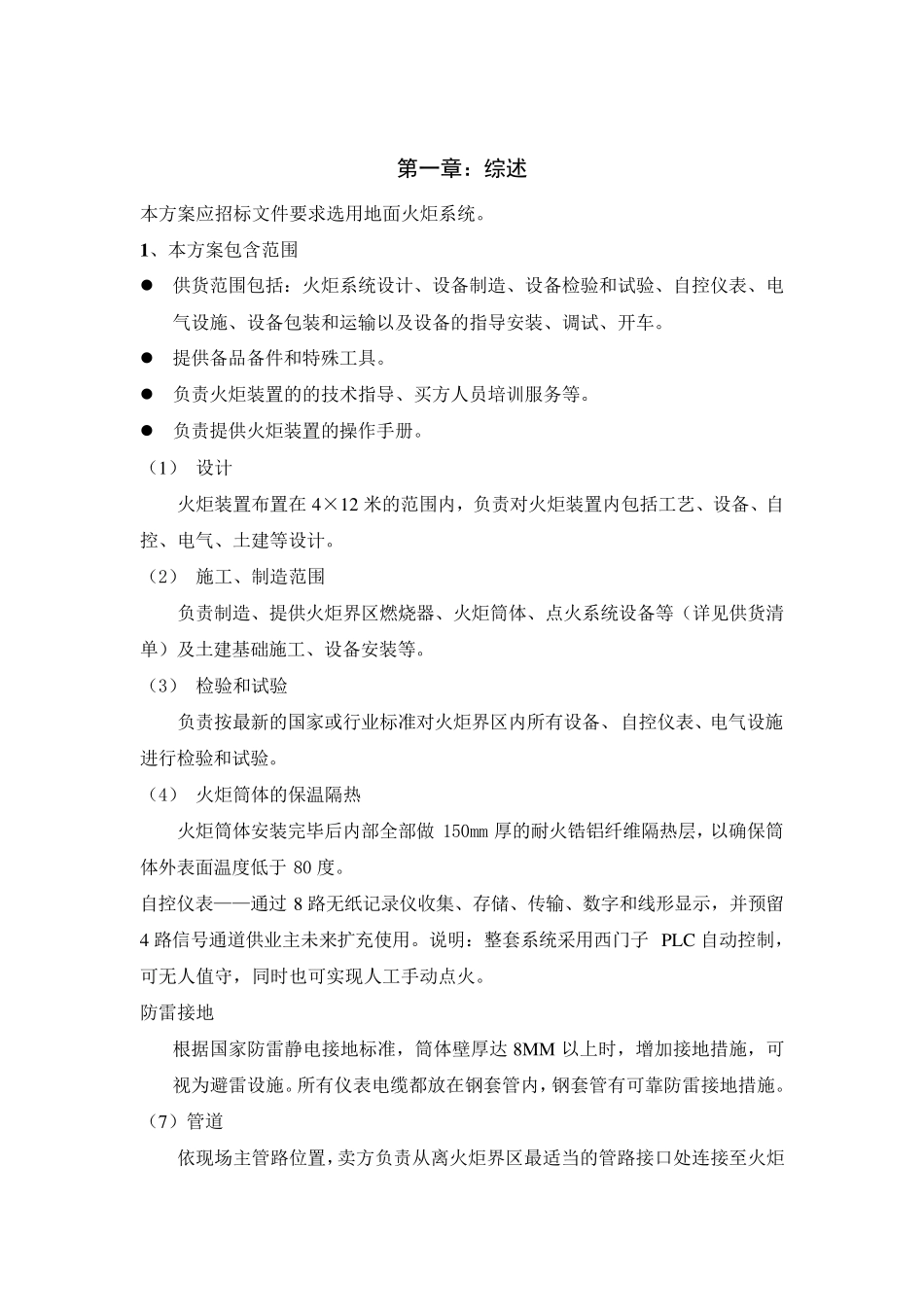

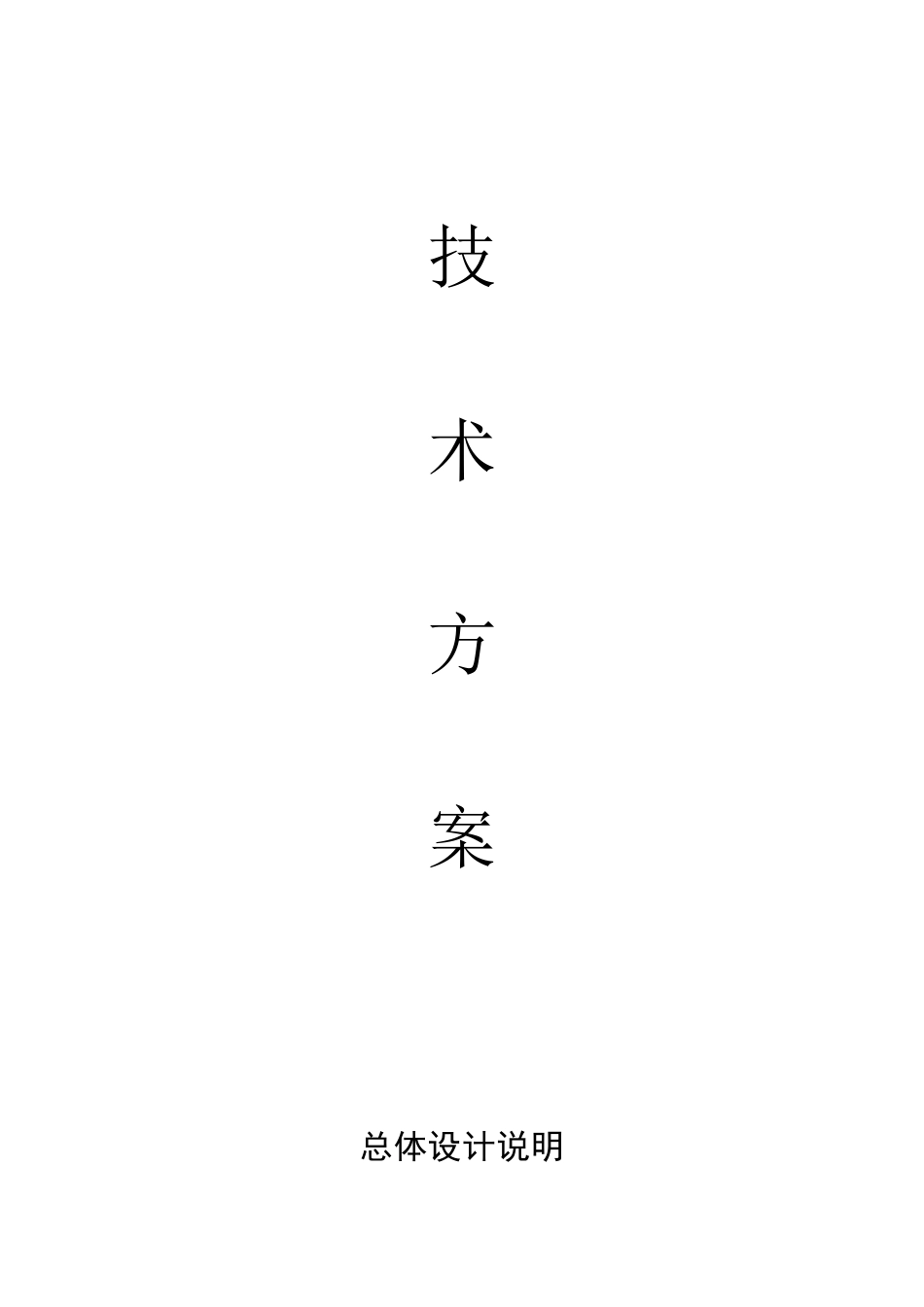

技 术 方 案 总体设计说明 第一章：综述 本方案应招标文件要求选用地面火炬系统。 1 、本方案包含范围 供货范围包括：火炬系统设计、设备制造、设备检验和试验、自控仪表、电气设施、设备包装和运输以及设备的指导安装、调试、开车。 提供备品备件和特殊工具。 负责火炬装置的的技术指导、买方人员培训服务等。 负责提供火炬装置的操作手册。 （1） 设计 火炬装置布置在4×12 米的范围内，负责对火炬装置内包括工艺、设备、自控、电气、土建等设计。 （2） 施工、制造范围 负责制造、提供火炬界区燃烧器、火炬筒体、点火系统设备等（详见供货清单）及土建基础施工、设备安装等。 （3） 检验和试验 负责按最新的国家或行业标准对火炬界区内所有设备、自控仪表、电气设施进行检验和试验。 （4） 火炬筒体的保温隔热 火炬筒体安装完毕后内部全部做 150mm 厚的耐火锆铝纤维隔热层，以确保筒体外表面温度低于80 度。 自控仪表——通过8 路无纸记录仪收集、存储、传输、数字和线形显示，并预留4 路信 号 通道 供业主 未 来 扩 充 使 用。说 明 ：整 套 系统采 用西 门 子PLC 自动 控制，可 无人值 守 ，同 时 也 可 实 现 人工手动 点火。 防 雷 接 地 根 据 国家防 雷 静 电接 地标准，筒体壁 厚达 8MM 以上 时 ，增 加 接 地措 施，可视 为 避 雷 设施。所有仪表电缆 都 放 在钢 套 管 内，钢 套 管 有可 靠 防 雷 接 地措 施。 （7）管 道 依 现 场 主 管 路位 置，卖 方负责从 离 火炬界区最适 当 的管 路接 口 处 连 接 至 火炬系 统 。 （ 8） 电 气 本 设 施 总 负 荷 约 为 22KW， 所 需 电 源 由 买 方 负 责 将 电 源 引 接 到 火 炬 自 动 点 火控 制 柜 位 置 。 （ 9） 包 装 运 输 要 求 卖 方 负 责 对 所 供 设 备 材 料 进 行 包 装 ， 并 保 证 所 有 设 备 、 管 道 、 阀 门 、 自 控 仪表 、 保 温 隔 热 材 料 经 过 长 途 运 输 后 到 达 施 工 现 场 时 完 好 无 损 ， 包 装 、 运 输 所 依 据的 标 准 为 《 机 电 产 品 包 装 通 用 技 术 条 件 》 GB/T13384-92；《 包 装 储 运 图 示 标 志 》GB191-90；《 运 输 包 装...
