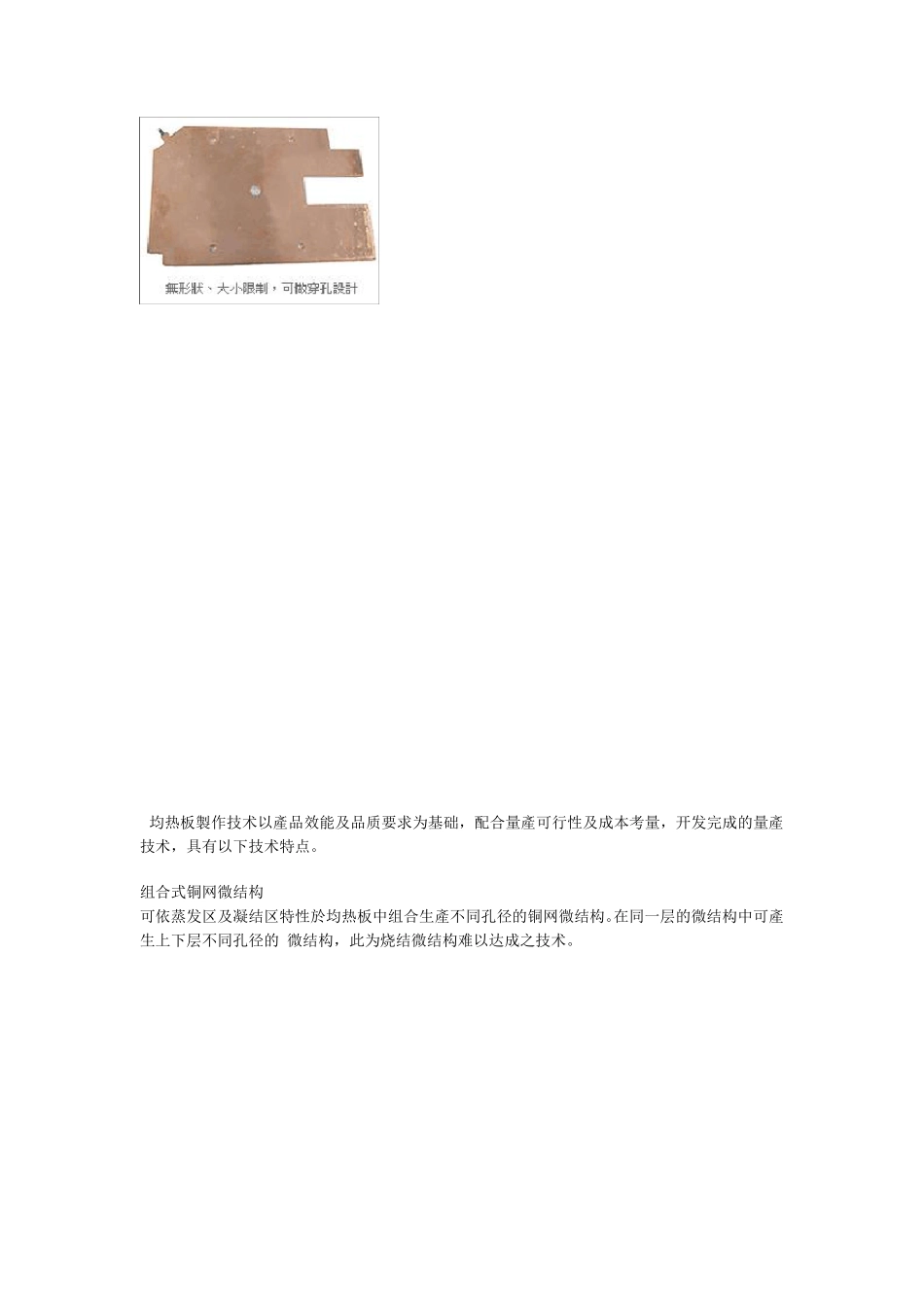

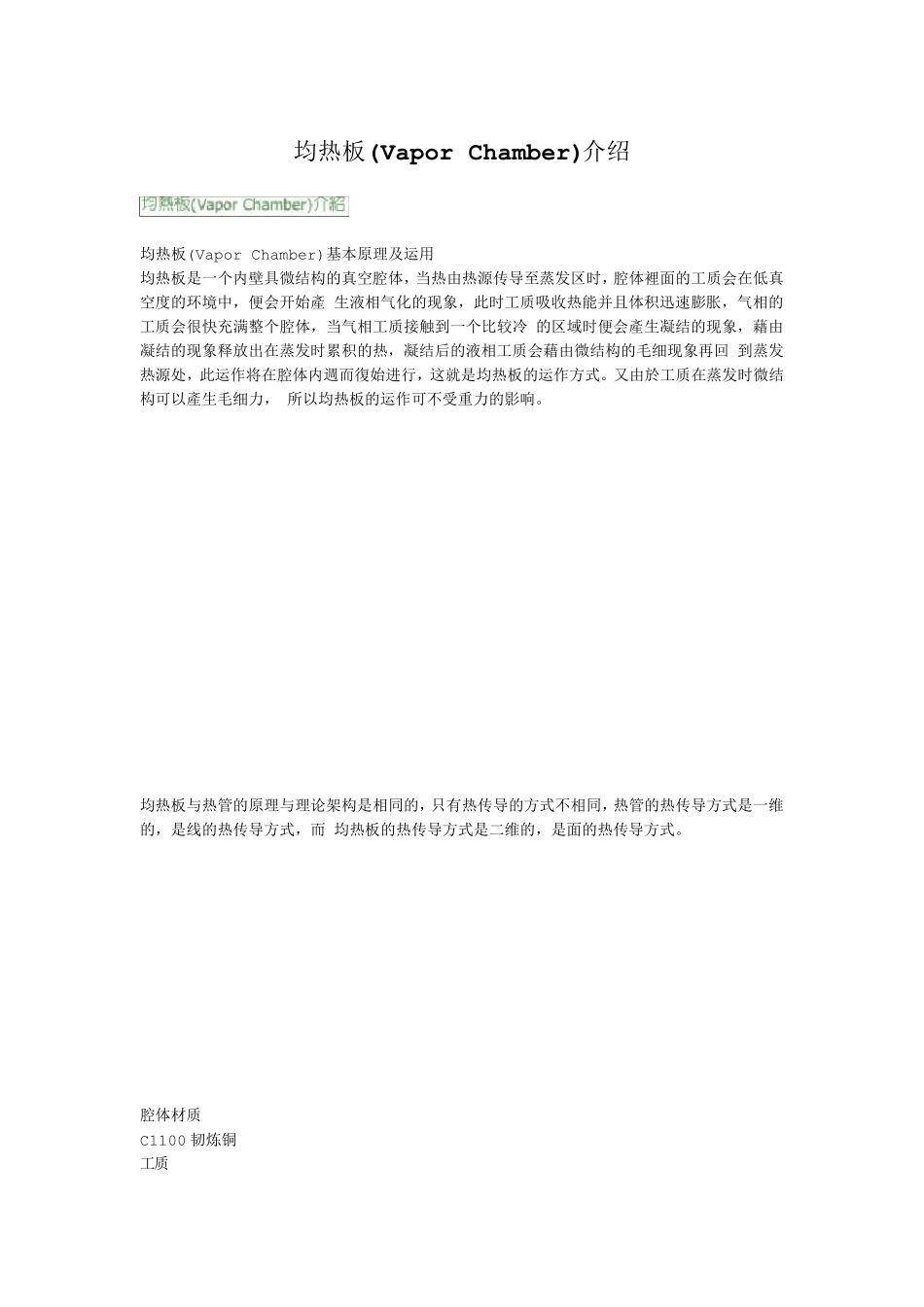

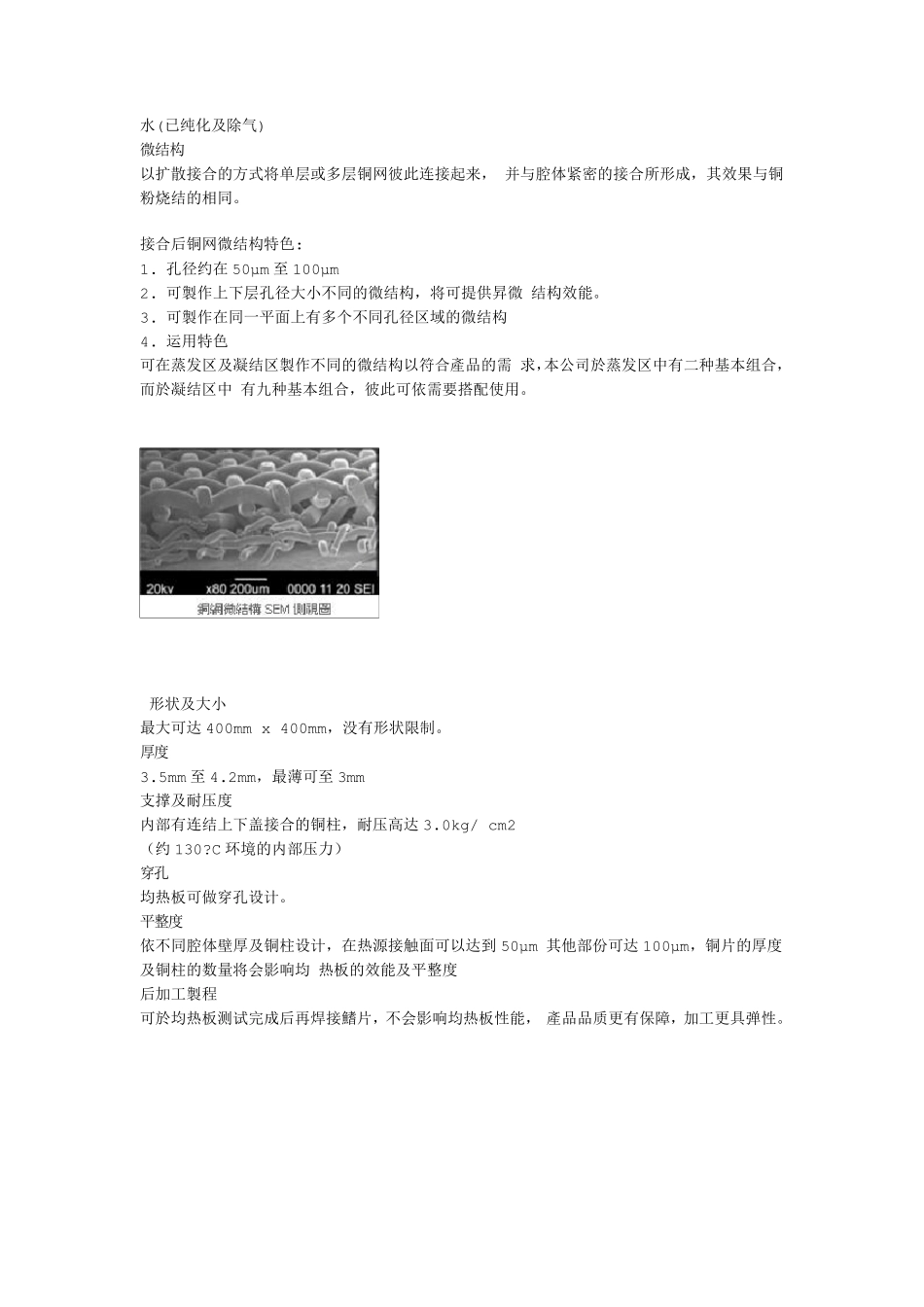

均热板(Vapor Chamber)介绍 均热板(Vapor Chamber)基本原理及运用 均热板是一个内壁具微结构的真空腔体,当热由热源传导至蒸发区时,腔体裡面的工质会在低真空度的环境中,便会开始產 生液相气化的现象,此时工质吸收热能并且体积迅速膨胀,气相的工质会很快充满整个腔体,当气相工质接触到一个比较冷 的区域时便会產生凝结的现象,藉由凝结的现象释放出在蒸发时累积的热,凝结后的液相工质会藉由微结构的毛细现象再回 到蒸发热源处,此运作将在腔体内週而復始进行,这就是均热板的运作方式。又由於工质在蒸发时微结构可以產生毛细力, 所以均热板的运作可不受重力的影响。 均热板与热管的原理与理论架构是相同的,只有热传导的方式不相同,热管的热传导方式是一维的,是线的热传导方式,而 均热板的热传导方式是二维的,是面的热传导方式。 腔体材质 C1100 韧炼铜 工质 水(已纯化及除气) 微结构 以扩散接合的方式将单层或多层铜网彼此连接起来, 并与腔体紧密的接合所形成,其效果与铜粉烧结的相同。 接合后铜网微结构特色: 1. 孔径约在 50μm 至 100μm 2. 可製作上下层孔径大小不同的微结构,将可提供昇微 结构效能。 3. 可製作在同一平面上有多个不同孔径区域的微结构 4. 运用特色 可在蒸发区及凝结区製作不同的微结构以符合產品的需 求,本公司於蒸发区中有二种基本组合,而於凝结区中 有九种基本组合,彼此可依需要搭配使用。 形状及大小 最大可达 400mm x 400mm,没有形状限制。 厚度 3.5mm 至 4.2mm,最薄可至 3mm 支撑及耐压度 内部有连结上下盖接合的铜柱,耐压高达 3.0kg/ cm2 (约 130?C 环境的内部压力) 穿孔 均热板可做穿孔设计。 平整度 依不同腔体壁厚及铜柱设计,在热源接触面可以达到 50μm 其他部份可达 100μm,铜片的厚度及铜柱的数量将会影响均 热板的效能及平整度 后加工製程 可於均热板测试完成后再焊接鰭片,不会影响均热板性能, 產品品质更有保障,加工更具弹性。 均热板製作技术以產品效能及品质要求为基础,配合量產可行性及成本考量,开发完成的量產技术,具有以下技术特点。 组合式铜网微结构 可依蒸发区及凝结区特性於均热板中组合生產不同孔径的铜网微结构。在同一层的微结构中可產生上下层不同孔径的 微结构,此为烧结微结构难以达成之技术。 扩散结合 高阶扩散结合技术,无须任何焊料即可完成二金属相互接合,接合后两片金属将合而为一...
