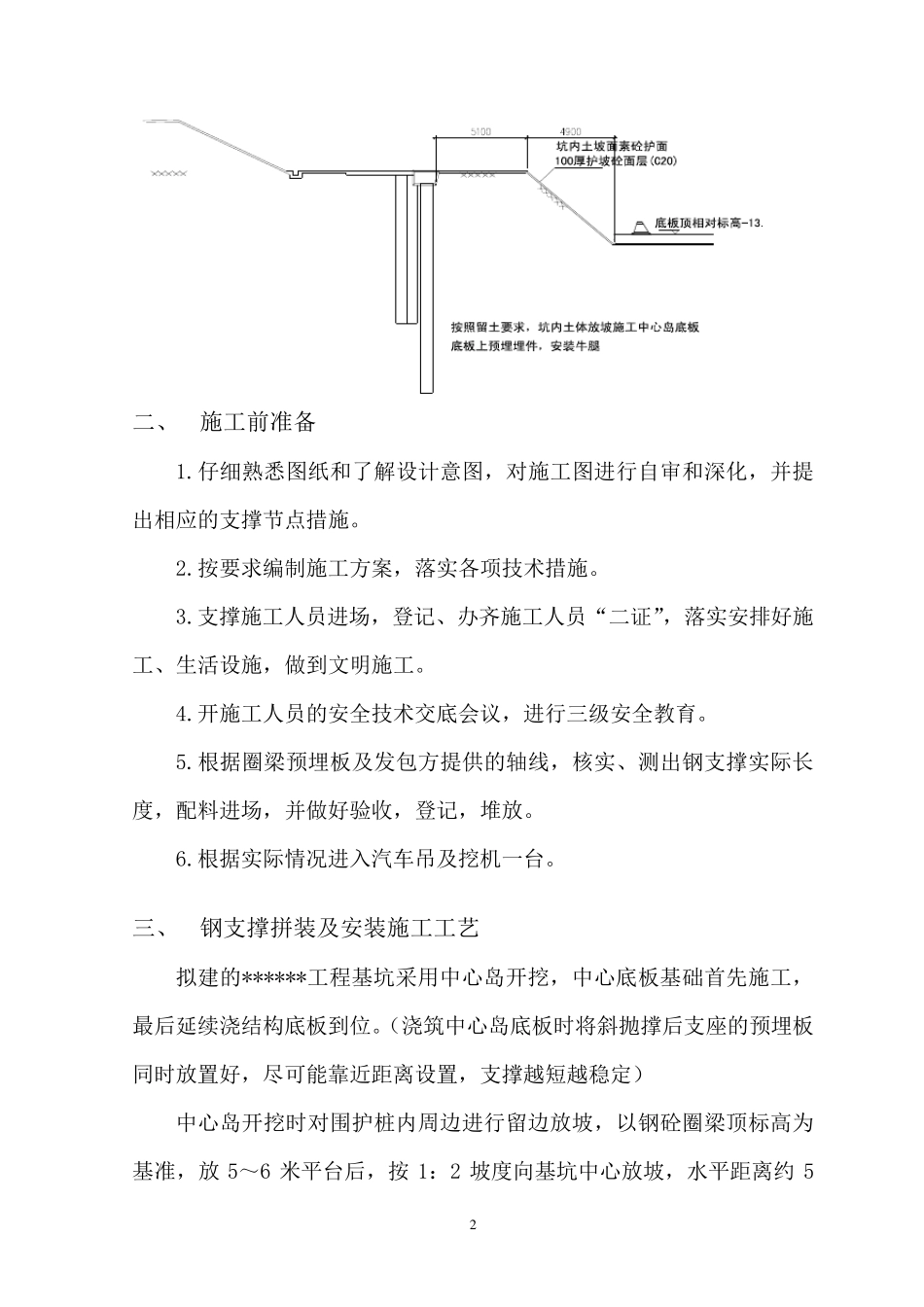

H400*400*13*21 型钢斜抛撑支护 施 工 方 案 编制单位： 编制人： 审核人： 编制日期： 一、 工程概况 1 基坑开挖约15000 平方米，开挖深约8.05 米。 本工程采用相对标高，±0.00 相当于绝对标高+10.05 米，现场场地相对标高-6.55 米。基坑地下室底顶板相对标高为-13.25 米。围护结构采用顶部 3 米高度的 1：2 土体放坡，3 米以下采用钻孔灌注桩结合中心岛斜抛撑的形式。 φ700 钻孔灌注桩顶设置钢砼压顶圈梁（1400×800），圈梁中心标高-9.95 米。φ609×16 钢管斜抛撑一端撑在圈梁预埋板上，另一端钢管抛撑撑在中心岛底板钢砼支座上。 斜抛撑之间间距约7～9 米，长度约11m，钢斜抛支撑共 58 根，（另有 8 根钢筋混凝土水平角撑），重约240 吨。钢支撑加预应力 500KN。 本围护基坑地板根据后浇带位置尺寸分若干块浇筑形成，因此就划分成若干块个区域进行开挖（根据甲方要求），每个区域均采用中心岛开挖方式施工，周边进行留边放坡，以钢砼圈梁顶标高为基准，放约6 米平台后，按 1：2 坡度向基坑中心放坡。中心岛地板浇灌分区、分层形成，强度达到 80%后，分区、分层进行周边预留土台处斜抛撑的安装及抛撑底土方的开挖，(根据圈梁上预埋板及底板上的预埋板位置确定)最后将中心岛地板继续延续浇筑到围护桩周边。待地板传力带达到设计强度的 80%后，拆除斜抛撑。 2 二、 施工前准备 1.仔细熟悉图纸和了解设计意图，对施工图进行自审和深化，并提出相应的支撑节点措施。 2.按要求编制施工方案，落实各项技术措施。 3.支撑施工人员进场，登记、办齐施工人员“二证”，落实安排好施工、生活设施，做到文明施工。 4.开施工人员的安全技术交底会议，进行三级安全教育。 5.根据圈梁预埋板及发包方提供的轴线，核实、测出钢支撑实际长度，配料进场，并做好验收，登记，堆放。 6.根据实际情况进入汽车吊及挖机一台。 三、 钢支撑拼装及安装施工工艺 拟建的******工程基坑采用中心岛开挖，中心底板基础首先施工，最后延续浇结构底板到位。（浇筑中心岛底板时将斜抛撑后支座的预埋板同时放置好，尽可能靠近距离设置，支撑越短越稳定） 中心岛开挖时对围 护 桩 内 周 边 进行留 边 放坡 ，以 钢砼 圈梁顶 标 高 为基准，放 5～ 6 米 平 台后，按1： 2 坡 度向 基坑中心放坡 ，水 平 距离约5 3 米 ， 垂 直 距 离 约3 米 。 斜 撑 系 统 设 置 在 坑 周...
