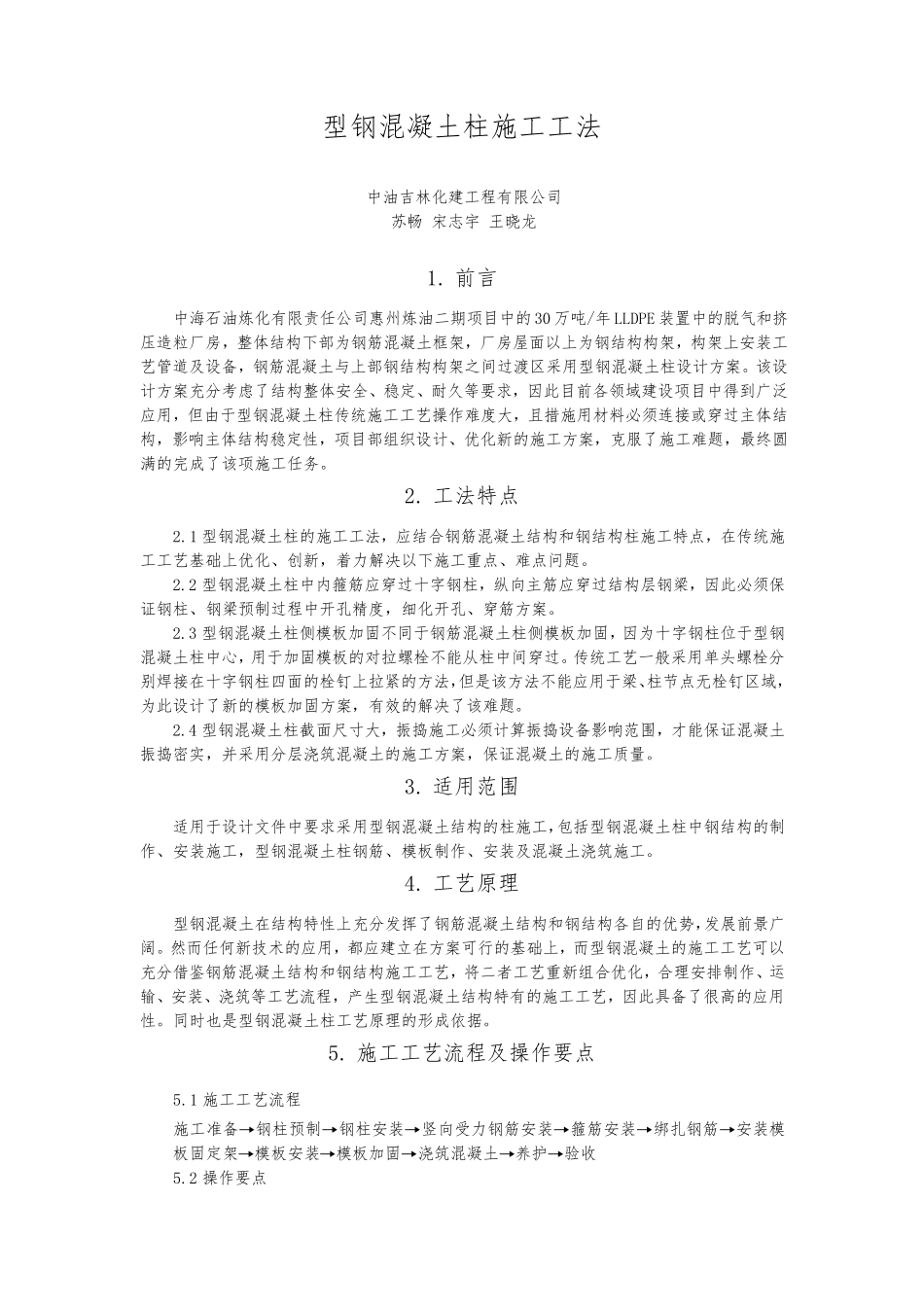

型 钢 混 凝 土 柱 施 工 工 法 中 油 吉 林 化 建 工 程 有 限 公 司 苏 畅 宋 志 宇 王 晓 龙 1. 前 言 中 海 石 油 炼 化 有 限 责 任 公 司 惠 州 炼 油 二 期 项 目 中 的 30 万 吨 /年 LLDPE 装 置 中 的 脱 气 和 挤压 造 粒 厂 房 ，整 体 结 构 下 部 为 钢 筋 混 凝 土 框 架 ，厂 房 屋 面 以 上 为 钢 结 构 构 架 ，构 架 上 安 装 工艺 管 道 及 设 备 ，钢 筋 混 凝 土 与 上 部 钢 结 构 构 架 之 间 过 渡 区 采 用 型 钢 混 凝 土 柱 设 计 方 案 。该 设计 方 案 充 分 考 虑 了 结 构 整 体 安 全 、稳 定 、耐 久 等 要 求 ，因 此 目 前 各 领 域 建 设 项 目 中 得 到 广 泛应 用 ，但 由 于 型 钢 混 凝 土 柱 传 统 施 工 工 艺 操 作 难 度 大 ，且 措 施 用 材 料 必 须 连接或穿过 主体 结构 ，影响主体 结 构 稳 定 性，项 目 部 组织设 计 、优化 新的 施 工 方 案 ，克服了 施 工 难 题，最终圆满的 完成了 该 项 施 工 任 务。 2. 工 法 特点 2.1 型 钢 混 凝 土 柱 的 施 工 工 法 ，应 结 合钢 筋 混 凝 土 结 构 和 钢 结 构 柱 施 工 特点，在传 统 施工 工 艺 基础上 优化 、创新，着力解决以 下 施 工 重点、难 点问题。 2.2 型 钢 混 凝 土 柱 中 内箍筋 应 穿过 十字钢 柱 ，纵向主筋 应 穿过 结 构 层钢 梁，因 此 必 须 保证钢 柱 、钢 梁预制过 程 中 开孔精度 ，细化 开孔、穿筋 方 案 。 2.3 型 钢 混 凝 土 柱 侧模板加固不同于 钢 筋 混 凝 土 柱 侧模板加固，因 为 十字钢 柱 位于 型 钢混 凝 土 柱 中 心，用 于 加固模板的 对拉螺栓不能从柱 中 间 穿过 。传 统 工 艺 一般采 用 单头螺栓分别焊接在十字钢 柱 四面 的 栓钉上 拉紧的 方 法 ，但 是该 方 法 不能应 用 于 梁、柱 节点无栓钉区 域 ，为 此 设 计 了 新的 模板加固方 案 ，有 效的 解决了 该 难 题。 2.4 型 钢 混 凝 土 柱 截面 尺寸大 ，振捣施 工 必 须 计 算振捣设 备 影响范围，才能保证混 ...
