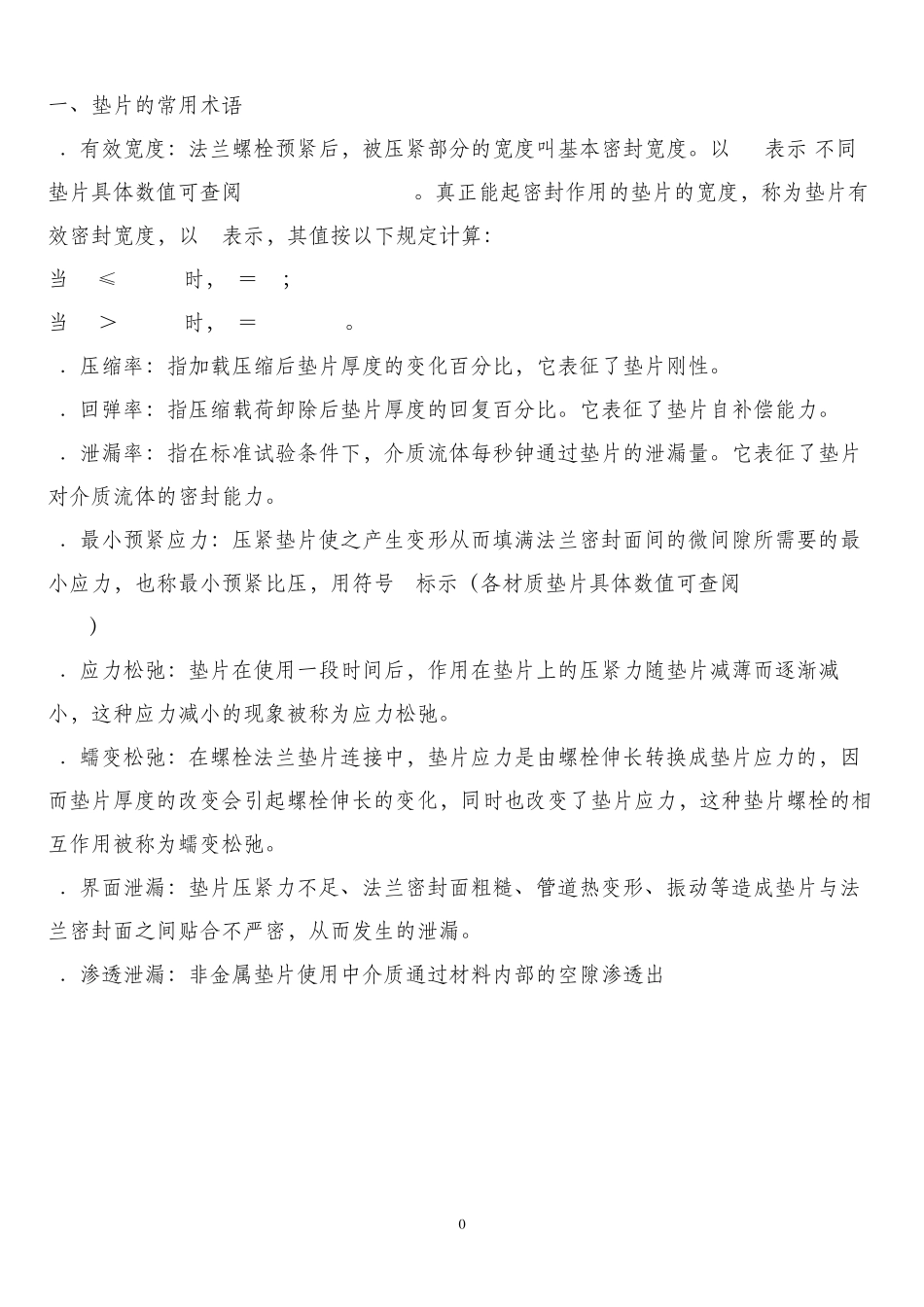

0 一、垫片的常用术语 1．有效宽度：法兰螺栓预紧后，被压紧部分的宽度叫基本密封宽度。以 bo表示(不同垫片具体数值可查阅 GB/T 17186-1997)。真正能起密封作用的垫片的宽度，称为垫片有效密封宽度，以 b表示，其值按以下规定计算： 当 bo≤6.4mm时，b＝bo； 当 bo＞6.4mm时，b＝2.53 bo 1/2。 2．压缩率：指加载压缩后垫片厚度的变化百分比，它表征了垫片刚性。 3．回弹率：指压缩载荷卸除后垫片厚度的回复百分比。它表征了垫片自补偿能力。 4．泄漏率：指在标准试验条件下，介质流体每秒钟通过垫片的泄漏量。它表征了垫片对介质流体的密封能力。 5．最小预紧应力：压紧垫片使之产生变形从而填满法兰密封面间的微间隙所需要的最小应力，也称最小预紧比压，用符号 y标示（各材质垫片具体数值可查阅 GB/T 17186-1997） 6．应力松弛：垫片在使用一段时间后，作用在垫片上的压紧力随垫片减薄而逐渐减小，这种应力减小的现象被称为应力松弛。 7．蠕变松弛：在螺栓法兰垫片连接中，垫片应力是由螺栓伸长转换成垫片应力的，因而垫片厚度的改变会引起螺栓伸长的变化，同时也改变了垫片应力，这种垫片螺栓的相互作用被称为蠕变松弛。 8．界面泄漏：垫片压紧力不足、法兰密封面粗糙、管道热变形、振动等造成垫片与法兰密封面之间贴合不严密，从而发生的泄漏。 9．渗透泄漏：非金属垫片使用中介质通过材料内部的空隙渗透出 1 垫片的种类及特点 2 垫片的验收标准 3 四、垫片选型标准 垫片类型 结构、尺寸公差、性能、制造执行标准 检验执行标准 金属缠绕垫 HG/T20610、HG/T20631、 SH3407 JB/T7758.2、JB/T 6618、GB/T27793、GB/T12621、GB/T12622、GB/T12385 金属波齿复合垫片 GB19066-3 GB19066、GB/T12621、GB/T12622、GB/T12385 金属齿形复合垫片 HG/T20611 HG/T20611-2009、GB/T2520、GB/T3280、GB/T 12622、GB/T 12621、GB/T 12385、GB/T 19675.2 金属包覆垫片 HG/T20609、HG/T20630 GB/T 12622、GB/T 12385、GB/T 15601 金属环垫 SH3407 GB 699、GB 1220、JB 4726-4728、GB/T222、GB/T 230.1、 GB/T 231.1 非金属平垫 SH3401 GB/T 12622、GB/T 12621、GB/T 12385 聚四氟乙烯包覆垫片 HG/T20607 SH3402、GB/T 12621、GB/T 12385 4 附件二：表1常用接管法兰垫片选用表 介质 法兰公称压力MPa 工作温度℃ 法兰型式 垫 片 备 注 优先推荐 允许使用 材 料 油品、油...
