2024年PE给水管道工程施工方案VIP专享VIP免费

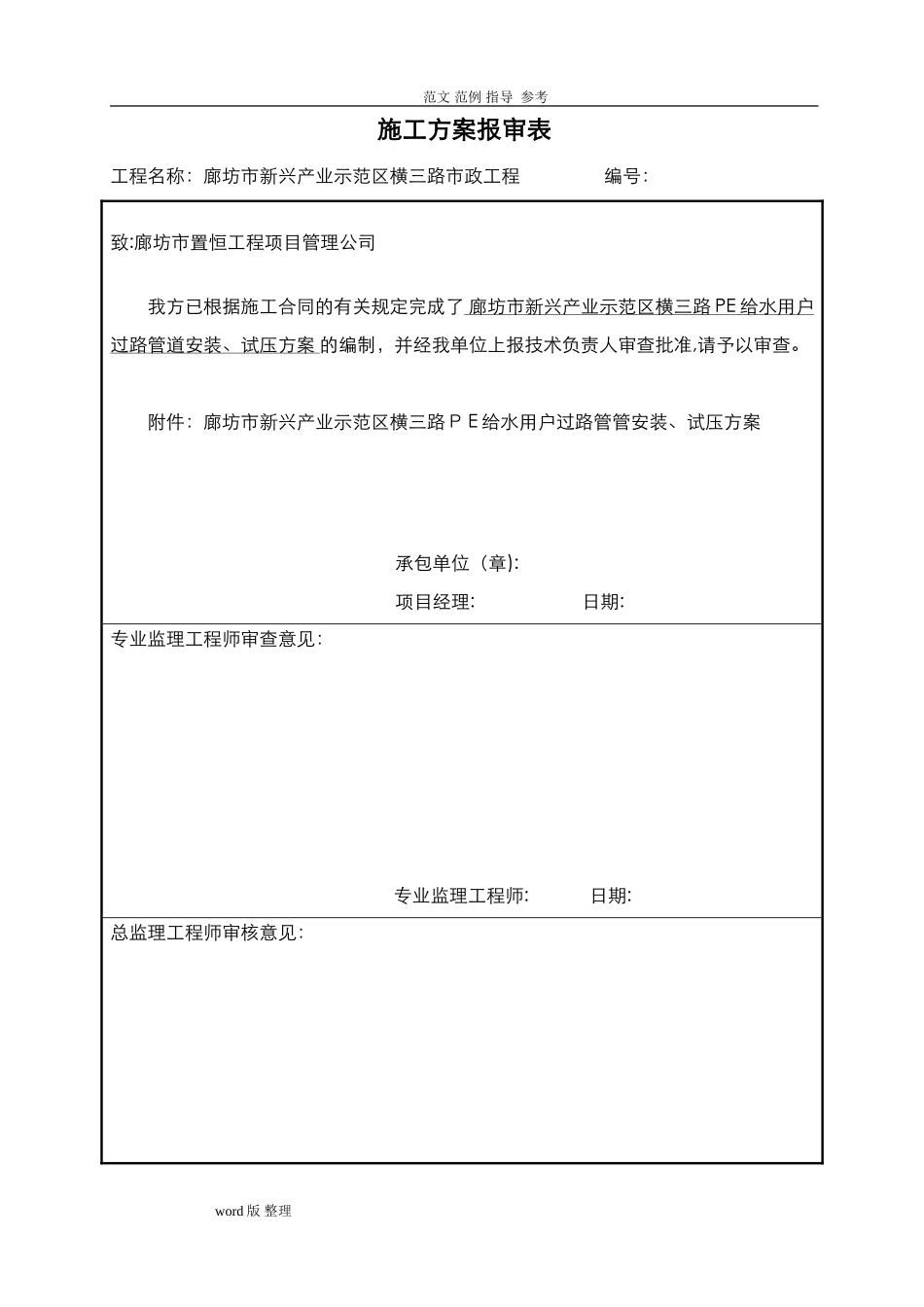

范文范例指导参考施工方案报审表工程名称：廊坊市新兴产业示范区横三路市政工程编号：致:廊坊市置恒工程项目管理公司我方已根据施工合同的有关规定完成了廊坊市新兴产业示范区横三路PE给水用户过路管道安装、试压方案的编制，并经我单位上报技术负责人审查批准,请予以审查。附件：廊坊市新兴产业示范区横三路ＰE给水用户过路管管安装、试压方案承包单位（章):项目经理:日期:专业监理工程师审查意见：专业监理工程师:日期:总监理工程师审核意见：word版整理范文范例指导参考监理单位(章):总监理工程师：日期:本表由承包单位填写，一式三份，送监理机构审核后，建设、监理及承包单位各一份。廊坊市新兴产业示范区横三路市政工程PE给水用户过路管道安装、试压方案编制：审核:审批：中建廊坊新兴产业示范区工程项目经理部word版整理范文范例指导参考二0一一年四月五日１．编制依据及原则１.１编制依据1.1.1《廊坊市新兴产业示范区横三路用户过路管及预埋管给水工程施工图设计文件》１.１.2《给排水管道工程施工及验收规范》GＢ５02６8-971．1．３《埋地聚乙烯给水管道工程技术规程》CＪJ1０1－2００41.1.4《给水排水标准图集》Ｓ5（一)、S5（二)1．1．5《室外给水管道附属构筑物标准图集》０5S502；1．2编制原则1.2.1施工总体布置体现确保质量,满足工期的原则;１.２.2施工过程坚持安全第一,预防为主和保护环境的原则；1．2.3遵循专业队伍施工，机械配套的原则。2.工程概况及工程数量ﻩ2.１工程概况本工程为廊坊市新兴产业示范区市政工程,横三路为新兴产业示范区内的主干路。规划市政红线为110米,规划道路红线为50米,两侧各12.0米机动车道，机动车道采用直线型路拱。目前，排水工程已经接近尾声，其中横三路廊大路口到会场段的排水主管道工程已经结束。项目部正在施工机动车道石灰土路床处理层及石灰稳定土基层。根据园区内总体规划，横三路配套的各专业管道工程在横三路排水工程和道路工程完工后实施，在道路工程施工过程中,先穿插施工各专业用户过路管及预埋管。横三路给水专业用户过路管及预埋管按设计每个规划桩位处为一道５6米长,管径分别为DN16０、DＮ200、ＤN31５、DＮ３55、DN4００的PE１00级聚乙烯管(0.8MＰA）,ＰE管道、管件之间采用热熔对接，PE管与其他材质管件及设备之间采用法兰连接。用户过路管必须采用盲板进行封堵,预留盲板必须伸出闸阀井体外侧,与以后发展管道相连接。横三路全线的给水主管道位于左侧道路红线外4米处,阀门井位于右侧道路红线word版整理范文范例指导参考外2米处,右侧预埋管管端伸出阀门井外3米,并用盲板封堵。根据园区内的施工总体部署，结合征地情况,混凝土拌合站、二灰碎石拌合站、沥青混凝土拌合站都设在横三路北侧，因此,施工便道设在横三路左幅非机动车道及人行道上，材料进场均走此路,前期施工过程中此便道不能断路。另外,根据“5.18通车目标”,横三路右幅机动车道必须先行施工，目前机动车道均采用半幅施工。因为园区内给水的整体设计未定，现在暂时只埋设用户过路管，依据设计规程及应业主代表要求，我单位制定的园区内给水用户过路管安装及压力试验方案如下。2.2主要工程数量(见下表，具体桩号及高程见后附表一：横三路给水PE用户过路管桩位及高程汇总表）序号项目名称管径数量备注PE管长管堵盲板法兰根、法兰片、罗丝垫床、截止阀1PＥ给水管道D1６0952m51个34个17套2D2０03080m１6５个1１0个5５套３Ｄ315168ｍ9个6个3套４Ｄ３55１6８m9个6个3套word版整理范文范例指导参考５D40０448ｍ24个１6个８套6阀门安装86套7阀门井砌筑86座说明:以上表格数量是按一道PE管分三次安装和打压试验所需要的配套材料。3.资源需求计划根据工程施工进度进行资源的合理调配,劳动力与机械配套根据工程进度需要进行增减。3.1劳动力使用计划（见下表)。序号工种／职务人数序号工种/职务人数１施工队长(兼安全员)２５汽车司机42质检员1６专业焊接技工43测量人员27普工１24挖掘机司机２8吊车司机1合计2８人３.2机械设备使用计划（见下表)。机械设备需求计划表序号机械名称数量序号机械名称数量1挖机PC２202台７8Ｔ吊车2台２自卸汽车１5t4台8冲击夯6台３热熔焊接机DH...
