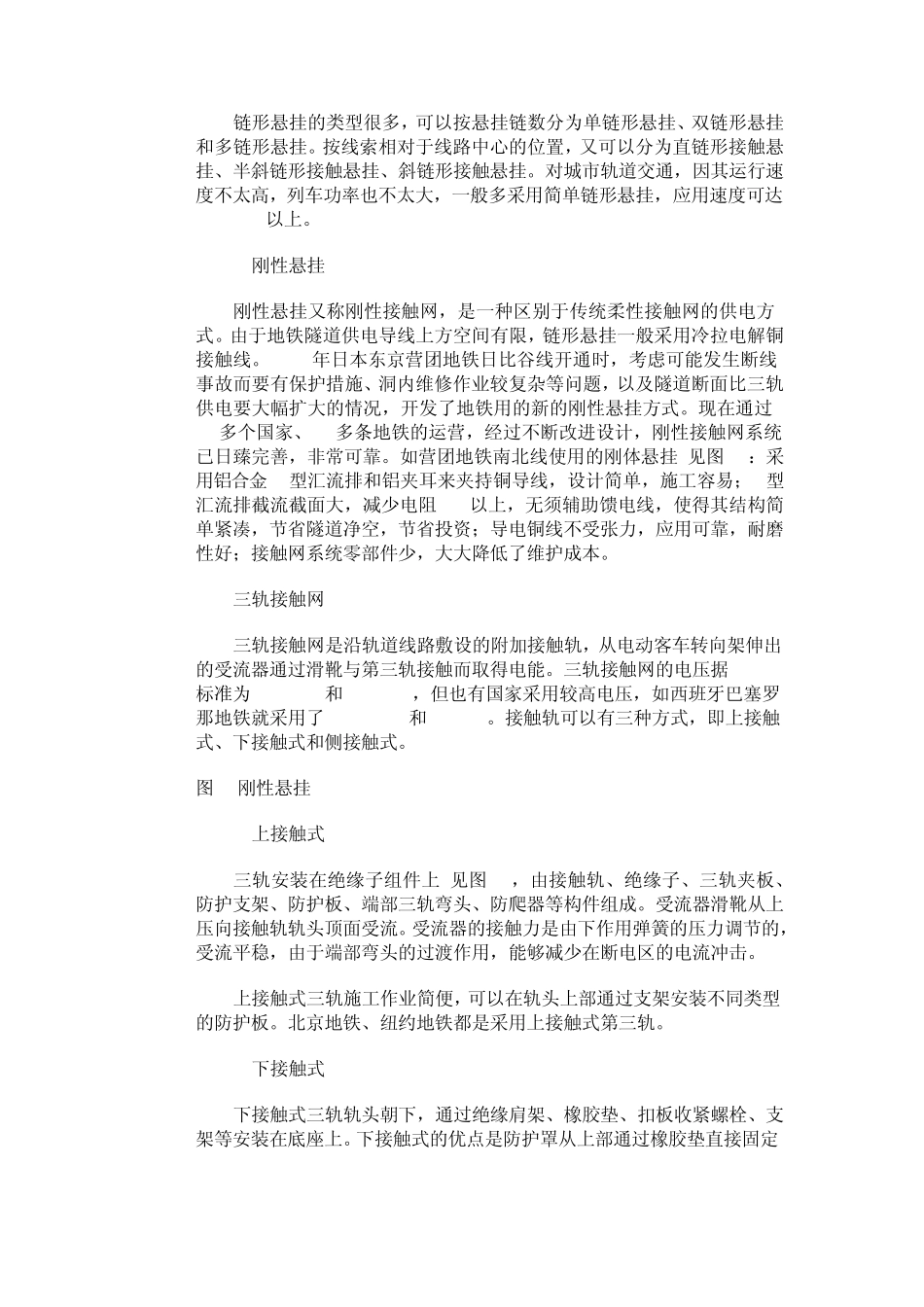

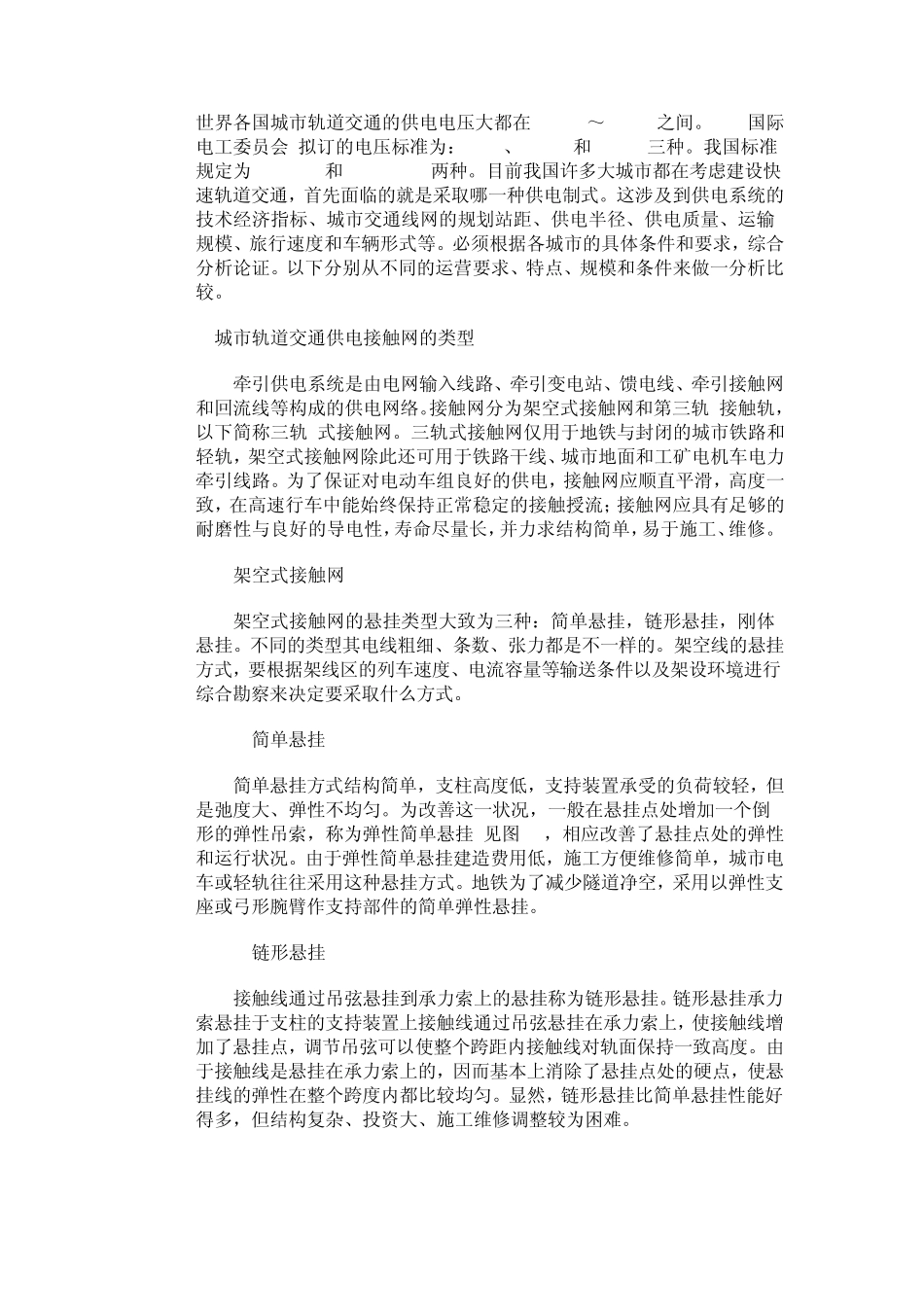

世界各国城市轨道交通的供电电压大都在DC 600～1500V之间。IEC(国际电工委员会)拟订的电压标准为：600V、750 V和 1500V三种。我国标准规定为DC 750V和 DC 1500V两种。目前我国许多大城市都在考虑建设快速轨道交通，首先面临的就是采取哪一种供电制式。这涉及到供电系统的技术经济指标、城市交通线网的规划站距、供电半径、供电质量、运输规模、旅行速度和车辆形式等。必须根据各城市的具体条件和要求，综合分析论证。以下分别从不同的运营要求、特点、规模和条件来做一分析比较。 1 城市轨道交通供电接触网的类型 牵引供电系统是由电网输入线路、牵引变电站、馈电线、牵引接触网和回流线等构成的供电网络。接触网分为架空式接触网和第三轨(接触轨，以下简称三轨)式接触网。三轨式接触网仅用于地铁与封闭的城市铁路和轻轨，架空式接触网除此还可用于铁路干线、城市地面和工矿电机车电力牵引线路。为了保证对电动车组良好的供电，接触网应顺直平滑，高度一致，在高速行车中能始终保持正常稳定的接触授流；接触网应具有足够的耐磨性与良好的导电性，寿命尽量长，并力求结构简单，易于施工、维修。 1.1 架空式接触网 架空式接触网的悬挂类型大致为三种：简单悬挂，链形悬挂，刚体悬挂。不同的类型其电线粗细、条数、张力都是不一样的。架空线的悬挂方式，要根据架线区的列车速度、电流容量等输送条件以及架设环境进行综合勘察来决定要采取什么方式。 1.1.1 简单悬挂 简单悬挂方式结构简单，支柱高度低，支持装置承受的负荷较轻，但是弛度大、弹性不均匀。为改善这一状况，一般在悬挂点处增加一个倒 Y形的弹性吊索，称为弹性简单悬挂(见图 1)，相应改善了悬挂点处的弹性和运行状况。由于弹性简单悬挂建造费用低，施工方便维修简单，城市电车或轻轨往往采用这种悬挂方式。地铁为了减少隧道净空，采用以弹性支座或弓形腕臂作支持部件的简单弹性悬挂。 1.1.2 链形悬挂 接触线通过吊弦悬挂到承力索上的悬挂称为链形悬挂。链形悬挂承力索悬挂于支柱的支持装置上接触线通过吊弦悬挂在承力索上，使接触线增加了悬挂点，调节吊弦可以使整个跨距内接触线对轨面保持一致高度。由于接触线是悬挂在承力索上的，因而基本上消除了悬挂点处的硬点，使悬挂线的弹性在整个跨度内都比较均匀。显然，链形悬挂比简单悬挂性能好得多，但结构复杂、投资大、施工维修调整较为困难。 链形悬挂的类型很多，可以按悬挂链数分为单链形悬挂、双链形悬挂和多链形...
