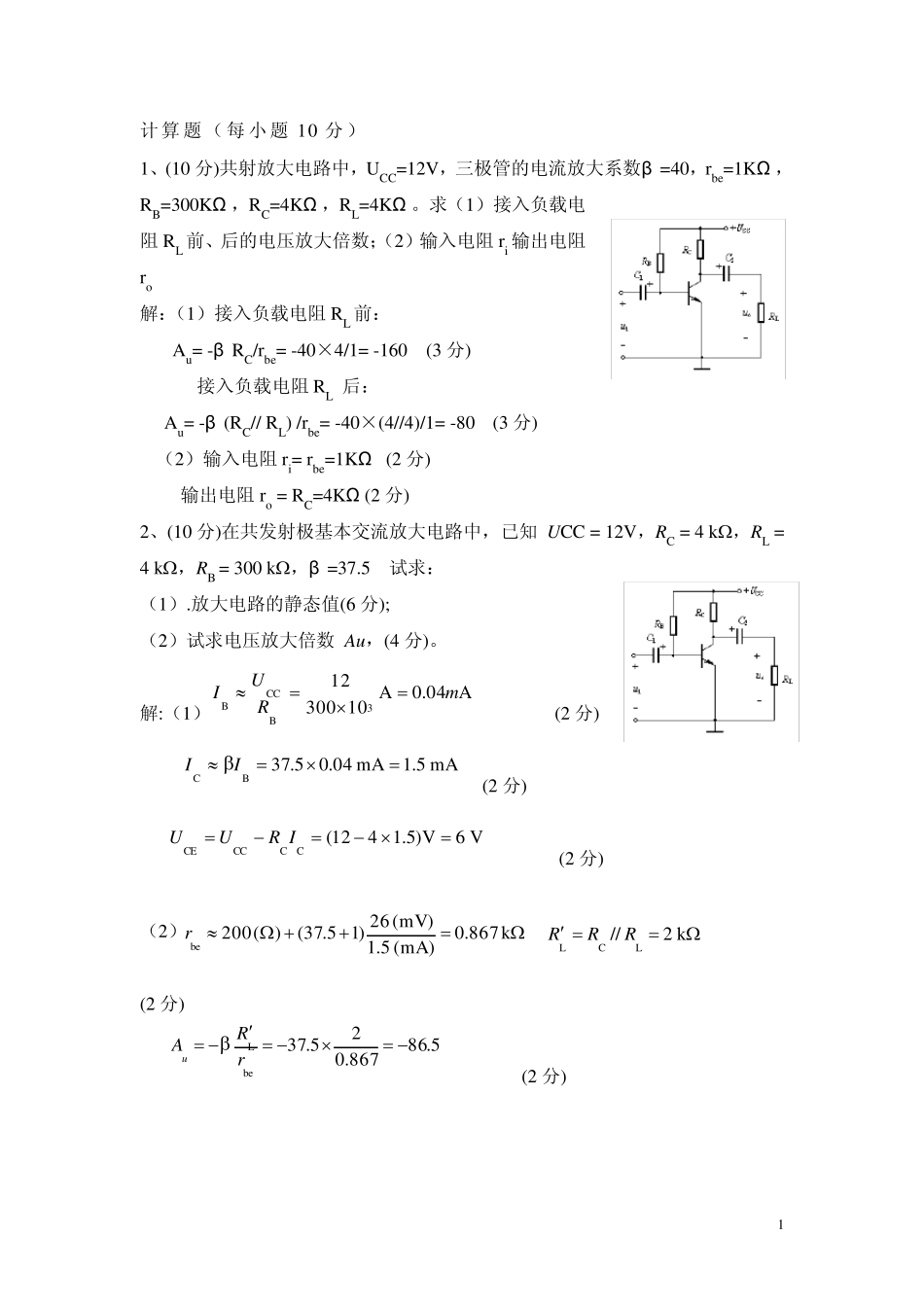

1 计算题（每小题10 分） 1、(10 分)共射放大电路中，UCC=12V，三极管的电流放大系数β =40，rbe=1KΩ ，RB=300KΩ ，RC=4KΩ ，RL=4KΩ 。求（1）接入负载电阻RL 前、后的电压放大倍数；（2）输入电阻ri 输出电阻ro 解：（1）接入负载电阻RL 前： Au= -β RC/rbe= -40×4/1= -160 (3 分) 接入负载电阻RL 后： Au= -β (RC// RL) /rbe= -40×(4//4)/1= -80 (3 分) （2）输入电阻ri= rbe=1KΩ (2 分) 输出电阻ro = RC=4KΩ (2 分) 2、(10 分)在共发射极基本交流放大电路中，已知 UCC = 12V，RC = 4 k，RL = 4 k，RB = 300 k，β =37.5 试求： （1）.放大电路的静态值(6 分); （2）试求电压放大倍数 Au，(4 分)。 解:（1） (2 分) (2 分) (2 分) （2） (2 分) (2 分) A04.0A10300123BCCBmRUImA5.1mA04.05.37BCIIV6V)5.1412(CCCCCEIRUUk867.0)mA(5.1)mV(26)15.37()(200ber5.86867.025.37beLrRAuk2//LCLRRR 2 3、(10 分 ).在图示电路中，已知晶体管的 ＝ 80， rbe＝ 1kΩ ， Ui＝ 20mV； 静态时 UBEQ＝ 0.7V，UCEQ＝ 4V，IBQ＝ 20μ A。 求（1） 电压放大倍数 (3 分 ) （ 2） 输入电阻 (2 分 ) （ 3） 输出电阻 (2 分 ) （ 4） US (3 分 ) 解：（ 1）20015.280)//(beLCurRRA (3 分 ) （ 2） k1//ibebeBrrRR (2 分 ) （ 3）k5oCRR (2 分 ) （ 4）mVRRRUUiSii60)12(120)(s (3 分 ) 4.（ 10 分 ）在 图 示 电 路 中 ， 已 知 VCC＝ 12V，晶体 管 的 ＝ 100，'bR ＝100kΩ 。 求 （ 1）当iU ＝ 0V 时 ，测 得 UBEQ＝ 0.7V，若 要 基极 电 流 IBQ＝ 20μ A， 则'bR 和 RW 之 和 Rb 等于 多 少 ？ 而 若 测 得 UCEQ＝ 6V， 则 Rc 等 于 多少 ？ （ 2）若 测 得 输 入 电 压 有 效 值iU =5mV 时 ，输 出电 压 有 效 值'oU ＝ 0.6V，则 电 压 放 大 倍 数uA 等 于多 少 ？ 若 负 载 电 阻 RL 值 与 RC 相 等 ，则 带 上 负 载 后 输 出 电 压 有 效 值oU等 于 多 少 ？ ） 解 ：（ 1）) (3 k 565)(BQBEQCC分IUVRb 分）（23k )( RBQCEQ...
