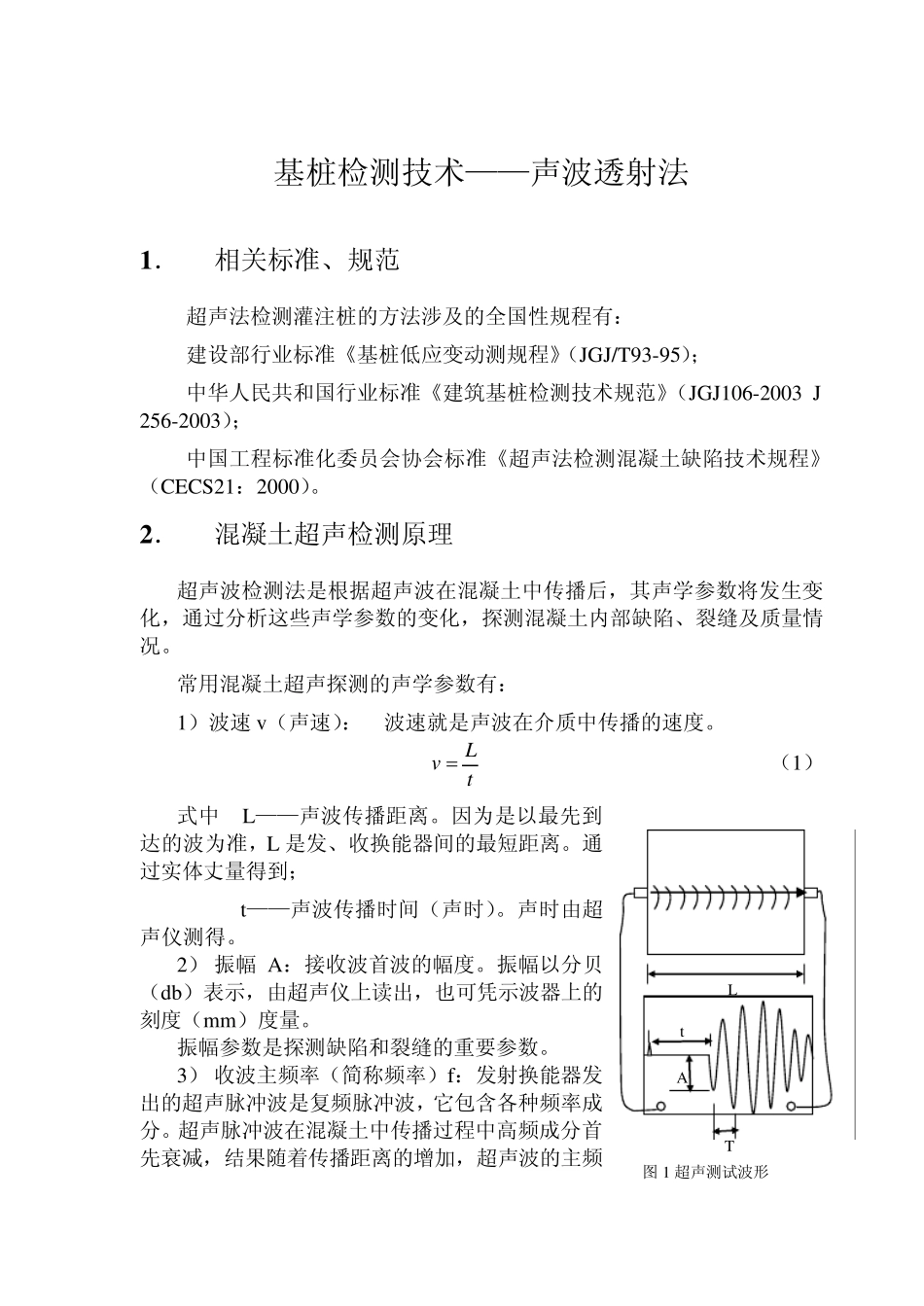

基桩检测技术——声波透射法 1 ． 相关标准、规范 超声法检测灌注桩的方法涉及的全国性规程有： 建设部行业标准《基桩低应变动测规程》（JGJ/T93-95）； 中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003 J 256-2003）； 中国工程标准化委员会协会标准《超声法检测混凝土缺陷技术规程》（CECS21：2000）
2 ． 混凝土超声检测原理 超声波检测法是根据超声波在混凝土中传播后，其声学参数将发生变化，通过分析这些声学参数的变化，探测混凝土内部缺陷、裂缝及质量情况
常用混凝土超声探测的声学参数有： 1）波速 v （声速）： 波速就是声波在介质中传播的速度
tLv （1） 式中 L——声波传播距离
因为是以最先到达的波为准，L 是发、收换能器间的最短距离
通过实体丈量得到； t——声波传播时间（声时）
声时由超声仪测得
2） 振幅 A：接收波首波的幅度
振幅以分贝（db）表示，由超声仪上读出，也可凭示波器上的刻度（mm）度量
振幅参数是探测缺陷和裂缝的重要参数
3） 收波主频率（简称频率）f：发射换能器发出的超声脉冲波是复频脉冲波，它包含各种频率成分

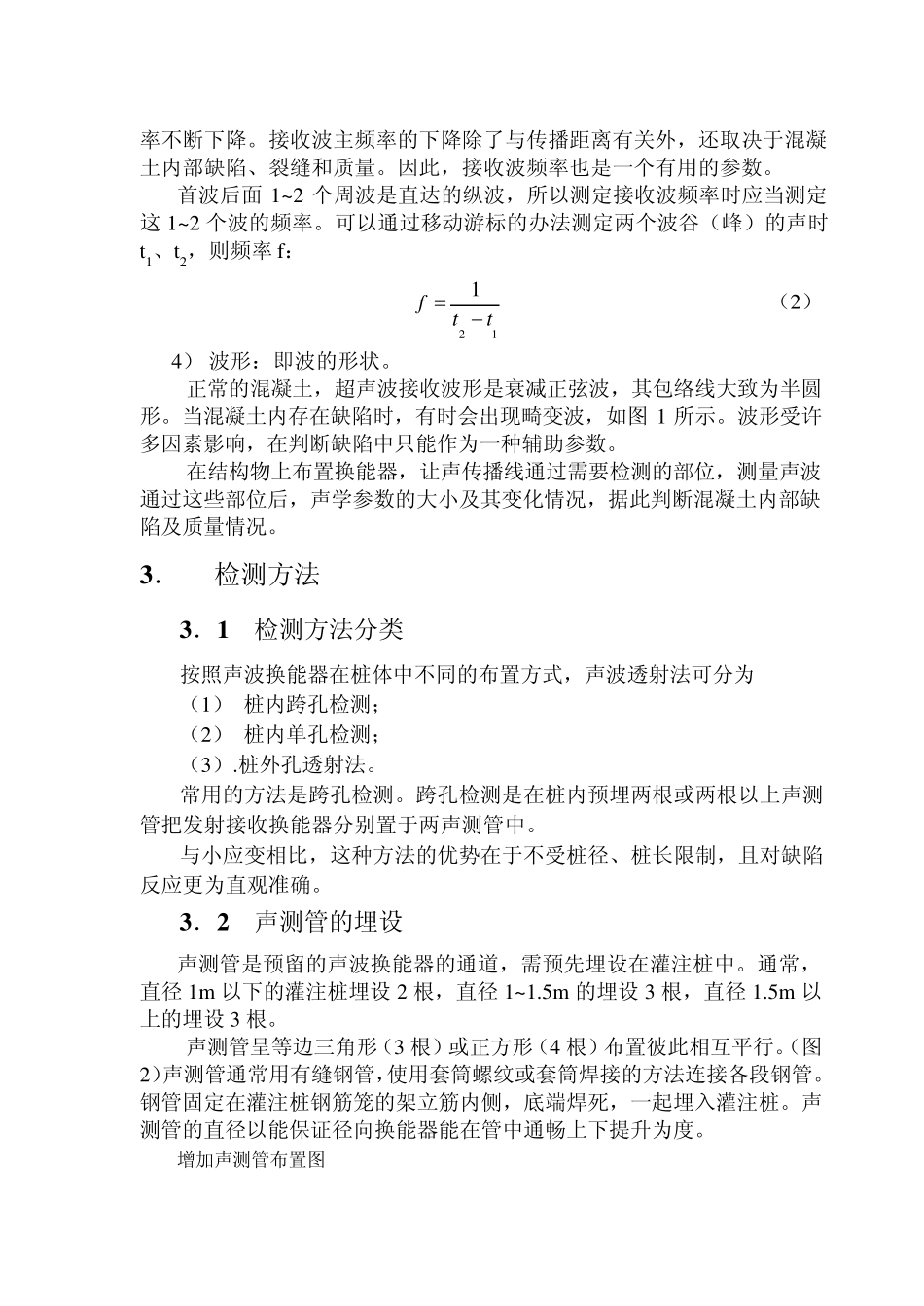

超声脉冲波在混凝土中传播过程中高频成分首先衰减，结果随着传播距离的增加，超声波的主频图 1 超声测试波形 L T t A 率不断下降
接收波主频率的下降除了与传播距离有关外，还取决于混凝土内部缺陷、裂缝和质量
因此，接收波频率也是一个有用的参数
首波后面 1~ 2 个周波是直达的纵波，所以测定接收波频率时应当测定这 1~ 2 个波的频率
可以通过移动游标的办法测定两个波谷（峰）的声时t1、t2，则频率f： 121ttf （2） 4） 波形：即波的形状
正常的混凝土，超声波接收波形是衰减正弦波，其包络线大致为半圆形
当混凝土内存在缺陷时，有时会出现畸变波，如图 1 所示
