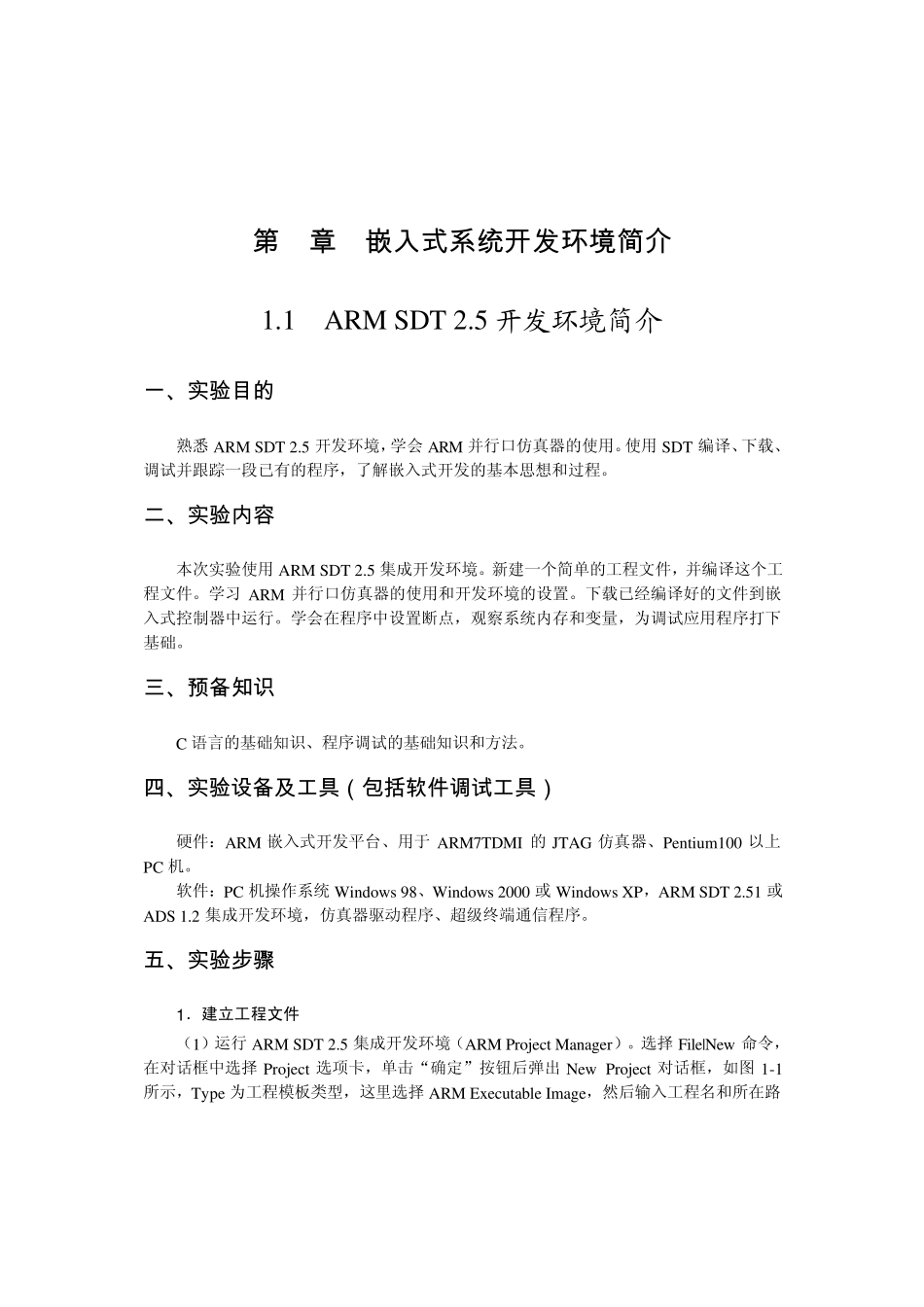

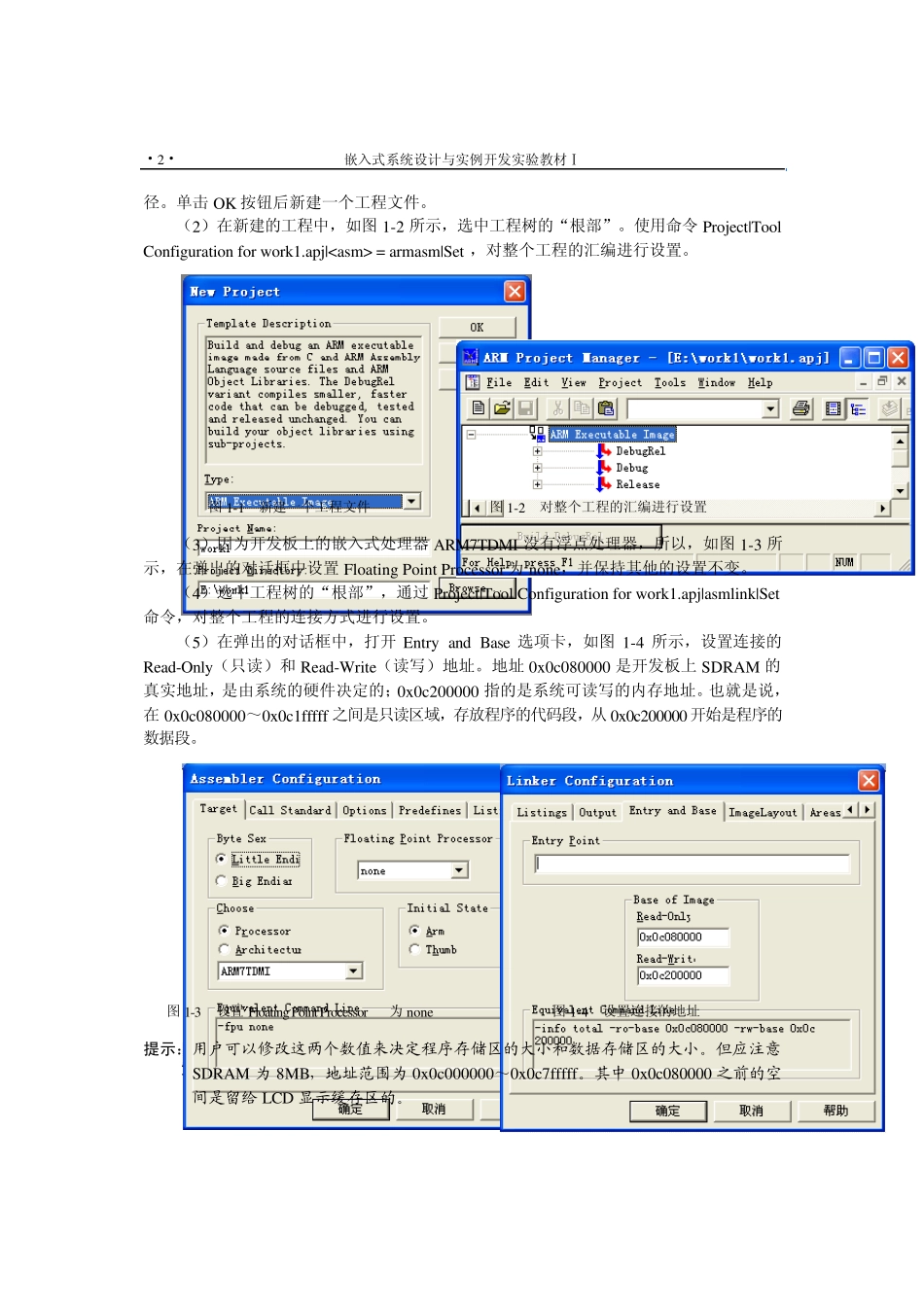

第 1章 嵌 入 式 系 统 开 发 环 境 简 介 1.1 ARM SDT 2.5 开发环境简介 一 、实验目的 熟悉ARM SDT 2.5 开发环境，学会ARM 并行口仿真器的使用。使用SDT 编译、下载、调试并跟踪一段已有的程序，了解嵌入式开发的基本思想和过程。 二、实验内容 本次实验使用ARM SDT 2.5 集成开发环境。新建一个简单的工程文件，并编译这个工程文件。学习ARM 并行口仿真器的使用和开发环境的设置。下载已经编译好的文件到嵌入式控制器中运行。学会在程序中设置断点，观察系统内存和变量，为调试应用程序打下基础。 三、预备知识 C 语言的基础知识、程序调试的基础知识和方法。 四、实验设备及工具（包括软件调试工具） 硬件：ARM 嵌入式开发平台、用于ARM7TDMI 的JTAG 仿真器、Pentium100 以上PC 机。 软件：PC 机操作系统Windows 98、Windows 2000 或Windows XP，ARM SDT 2.51 或ADS 1.2 集成开发环境，仿真器驱动程序、超级终端通信程序。 五、实验步骤 1 ．建立工程文件 （1）运行ARM SDT 2.5 集成开发环境（ARM Project Manager）。选择File|New 命令，在对话框中选择Project 选项卡，单击“确定”按钮后弹出 New Project 对话框，如图 1-1所示，Type 为工程模板类型，这里选择ARM Executable Image，然后输入工程名和所在路嵌入式系统设计与实例开发实验教材Ⅰ ·2· 径。单击 OK 按钮后新建一个工程文件。 （2）在新建的工程中，如图 1-2 所示，选中工程树的“根部”。使用命令 Project|Tool Configuration for work1.apj| = armasm|Set ，对整个工程的汇编进行设置。 图 1-1 新建一个工程文件 图 1-2 对整个工程的汇编进行设置 （3）因为开发板上的嵌入式处理器 ARM7TDMI 没有浮点处理器，所以，如图 1-3 所示，在弹出的对话框中设置 Floating Point Processor 为 none，并保持其他的设置不变。 （4）选中工程树的“根部”，通过 Project|Tool Configuration for work1.apj|asmlink|Set命令，对整个工程的连接方式进行设置。 （5）在弹出的对话框中，打开Entry and Base 选项卡，如图 1-4 所示，设置连接的Read-Only（只读）和 Read-Write（读写）地址。地址 0x0c080000 是开发板上 SDRAM 的真实地址，是由系统的硬件决定的；0x0c200000 指的是系统可读写的内存地址。也就是说，在 0x0c080000～0x0c1fffff 之间是只读区域...
