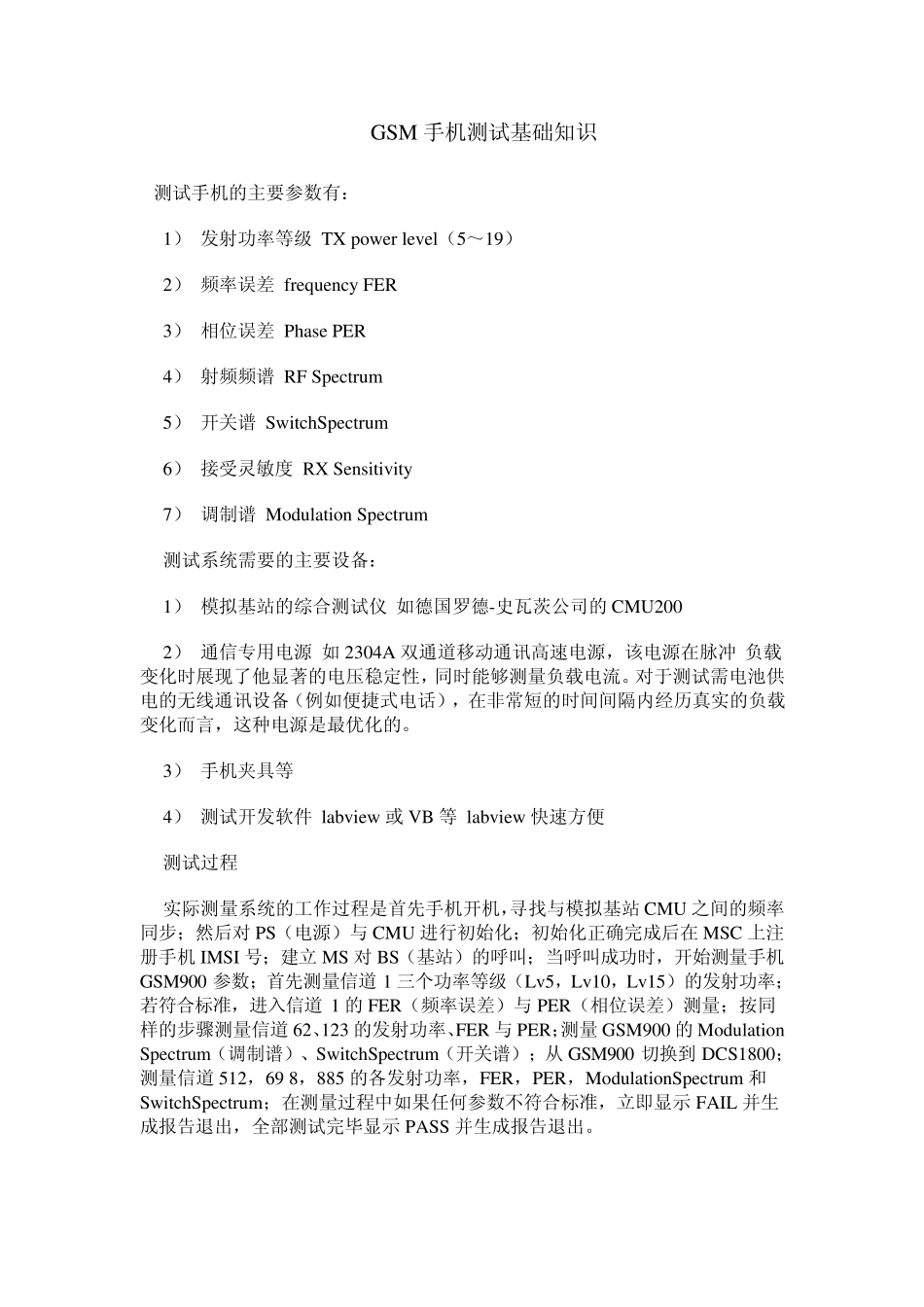

GSM 手机测试基础知识 测试手机的主要参数有： 1） 发射功率等级 TX power level（5～19） 2） 频率误差 frequency FER 3） 相位误差 Phase PER 4） 射频频谱 RF Spectrum 5） 开关谱 SwitchSpectrum 6） 接受灵敏度 RX Sensitivity 7） 调制谱 Modulation Spectrum 测试系统需要的主要设备： 1） 模拟基站的综合测试仪 如德国罗德-史瓦茨公司的 CMU200 2） 通信专用电源 如 2304A 双通道移动通讯高速电源，该电源在脉冲 负载变化时展现了他显著的电压稳定性，同时能够测量负载电流。对于测试需电池供电的无线通讯设备（例如便捷式电话），在非常短的时间间隔内经历真实的负载变化而言，这种电源是最优化的。 3） 手机夹具等 4） 测试开发软件 labview 或VB 等 labview 快速方便 测试过程 实际测量系统的工作过程是首先手机开机，寻找与模拟基站 CMU 之间的频率同步；然后对 PS（电源）与CMU 进行初始化；初始化正确完成后在 MSC 上注册手机 IMSI 号；建立MS 对 BS（基站）的呼叫；当呼叫成功时，开始测量手机GSM900 参数；首先测量信道 1 三个功率等级（Lv5，Lv10，Lv15）的发射功率；若符合标准，进入信道 1 的 FER（频率误差）与PER（相位误差）测量；按同样的步骤测量信道 62、123 的发射功率、FER 与PER；测量 GSM900 的 Modulation Spectrum（调制谱）、SwitchSpectrum（开关谱）；从 GSM900 切换到 DCS1800；测量信道 512，69 8，885 的各发射功率，FER，PER，ModulationSpectrum 和SwitchSpectrum；在测量过程中如果任何参数不符合标准，立即显示 FAIL 并生成报告退出，全部测试完毕显示 PASS 并生成报告退出。 程序处理的主要部分包括"获取测试设备"、"初始化 CMU"、"建立呼叫"、"取得信令 状态，直到 CMU 与手机同步"、"执行测试项"、"结束呼叫".获取测试设备时对 GSM900 和 DCS1800 分别分配设备句柄（设定 GPIB 地址），以便完成两种标准下的测试。CMU 在完成初始化之后，呼叫移动台并建立连接后即可执行测试。 在执行测试部分以发射功率为例说明其处理过程。发射功率（发射机载频峰值功率）是发射 机载频功率在一个突发脉冲的有用信息比特时间上的平均值，其大小直接关系到手机信号传输距离的远近、电源的使用时间和对其他移动台的影响。根据最大功率将移动台分为若干功率级别，相邻功率级之间相差 2 dB. 软件测试中的性能...
