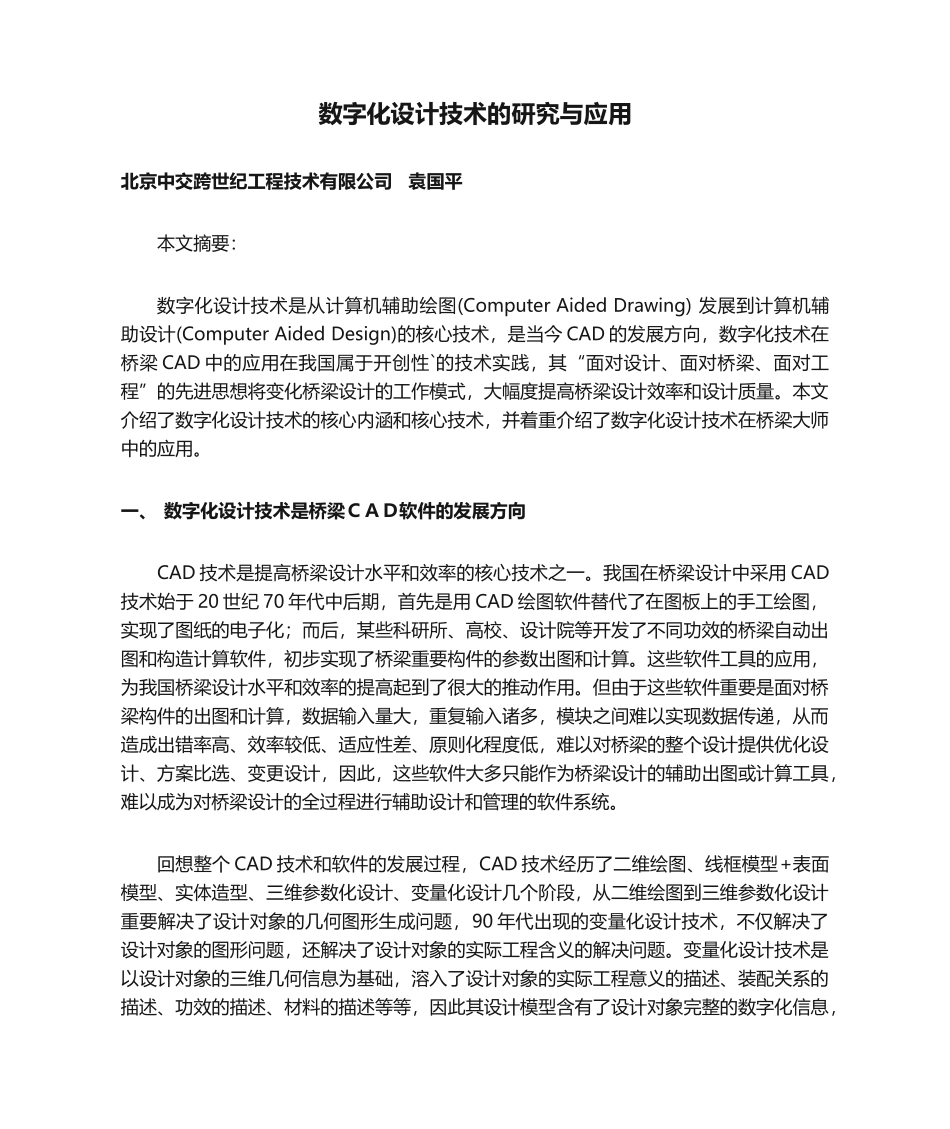

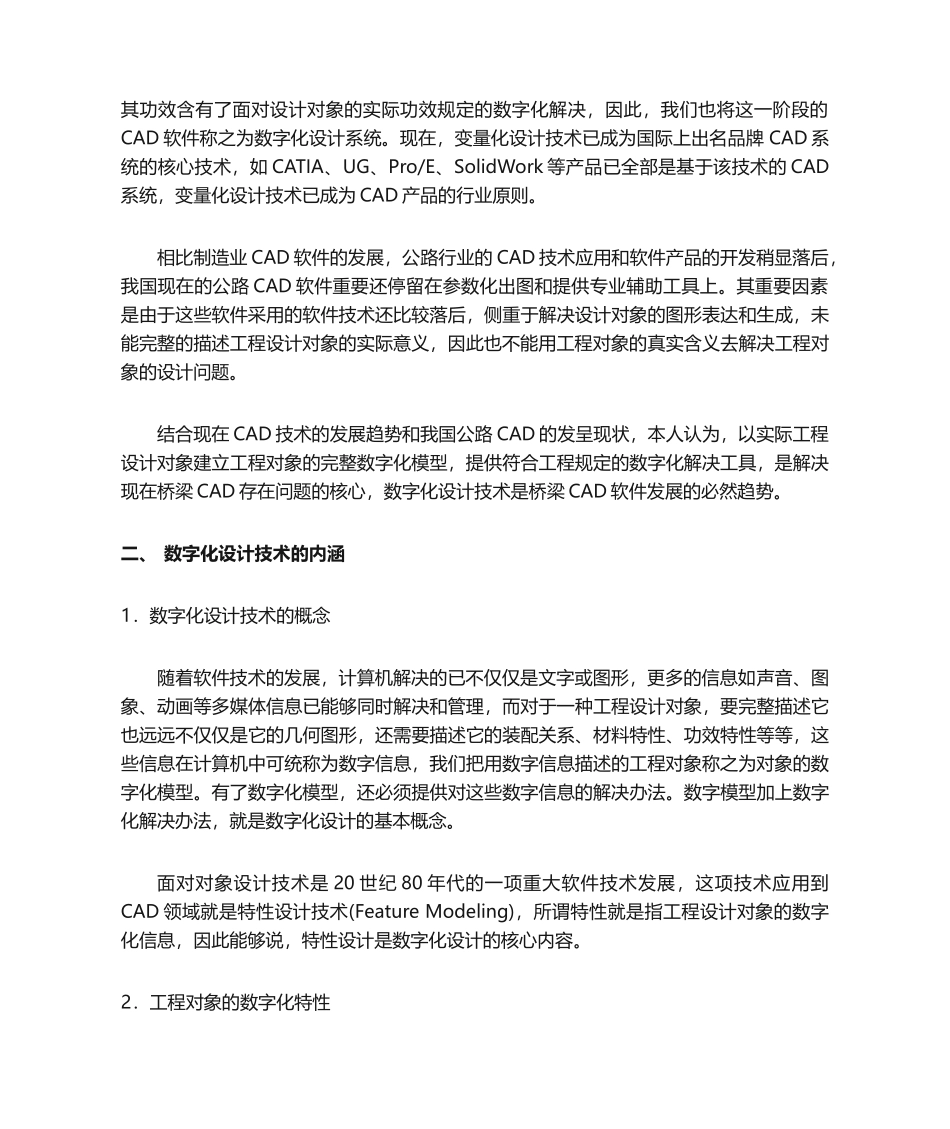

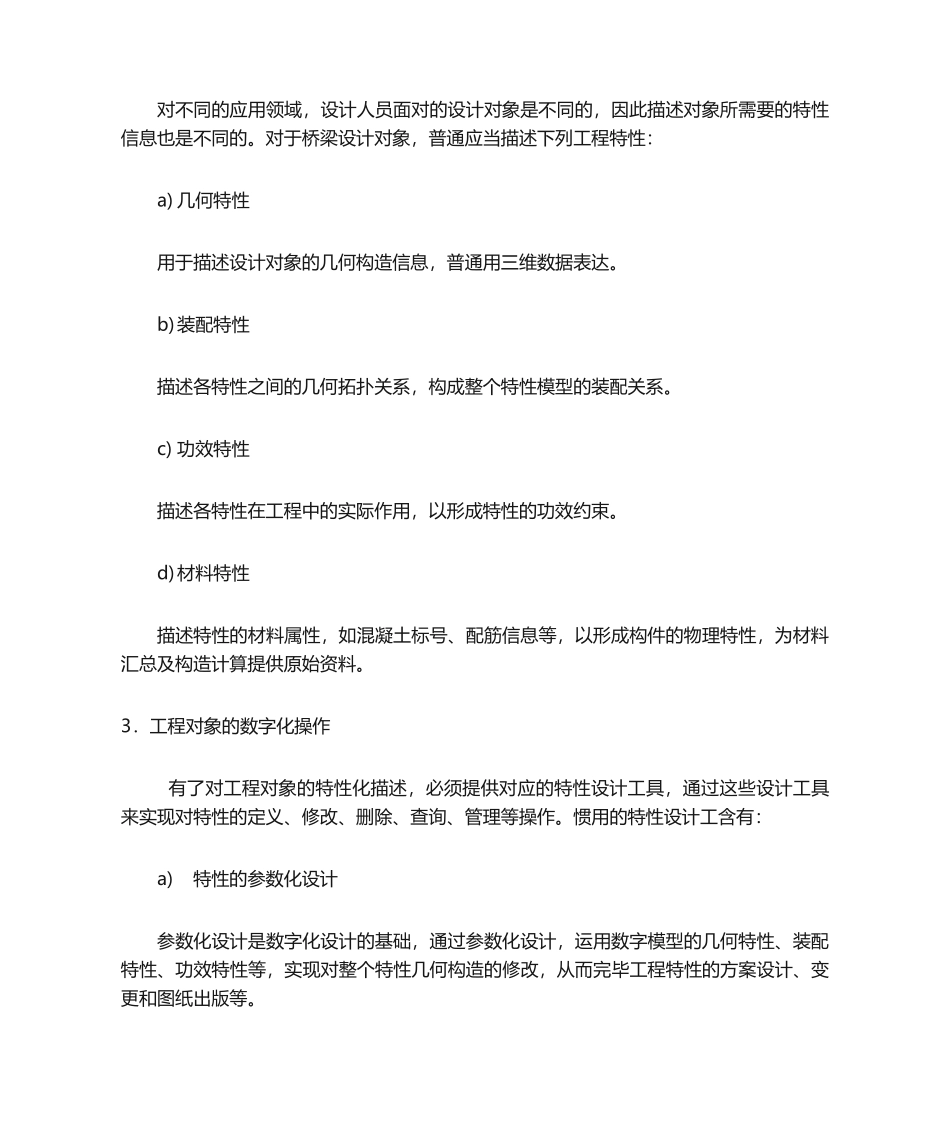

数字化设计技术的研究与应用北京中交跨世纪工程技术有限公司 袁国平本文摘要：数字化设计技术是从计算机辅助绘图(Computer Aided Drawing) 发展到计算机辅助设计(Computer Aided Design)的核心技术，是当今 CAD 的发展方向，数字化技术在桥梁 CAD 中的应用在我国属于开创性`的技术实践，其“面对设计、面对桥梁、面对工程”的先进思想将变化桥梁设计的工作模式，大幅度提高桥梁设计效率和设计质量。本文介绍了数字化设计技术的核心内涵和核心技术，并着重介绍了数字化设计技术在桥梁大师中的应用。一、 数字化设计技术是桥梁ＣＡＤ软件的发展方向CAD 技术是提高桥梁设计水平和效率的核心技术之一。我国在桥梁设计中采用 CAD技术始于 20 世纪 70 年代中后期，首先是用 CAD 绘图软件替代了在图板上的手工绘图，实现了图纸的电子化；而后，某些科研所、高校、设计院等开发了不同功效的桥梁自动出图和构造计算软件，初步实现了桥梁重要构件的参数出图和计算。这些软件工具的应用，为我国桥梁设计水平和效率的提高起到了很大的推动作用。但由于这些软件重要是面对桥梁构件的出图和计算，数据输入量大，重复输入诸多，模块之间难以实现数据传递，从而造成出错率高、效率较低、适应性差、原则化程度低，难以对桥梁的整个设计提供优化设计、方案比选、变更设计，因此，这些软件大多只能作为桥梁设计的辅助出图或计算工具，难以成为对桥梁设计的全过程进行辅助设计和管理的软件系统。回想整个 CAD 技术和软件的发展过程，CAD 技术经历了二维绘图、线框模型+表面模型、实体造型、三维参数化设计、变量化设计几个阶段，从二维绘图到三维参数化设计重要解决了设计对象的几何图形生成问题，90 年代出现的变量化设计技术，不仅解决了设计对象的图形问题，还解决了设计对象的实际工程含义的解决问题。变量化设计技术是以设计对象的三维几何信息为基础，溶入了设计对象的实际工程意义的描述、装配关系的描述、功效的描述、材料的描述等等，因此其设计模型含有了设计对象完整的数字化信息，其功效含有了面对设计对象的实际功效规定的数字化解决，因此，我们也将这一阶段的CAD 软件称之为数字化设计系统。现在，变量化设计技术已成为国际上出名品牌 CAD 系统的核心技术，如 CATIA、UG、Pro/E、SolidWork 等产品已全部是基于该技术的 CAD系统，变量化设计技术已成为 CAD 产品的行业原则。相比制造业 CAD 软件的发展，公路行业的 CAD...
