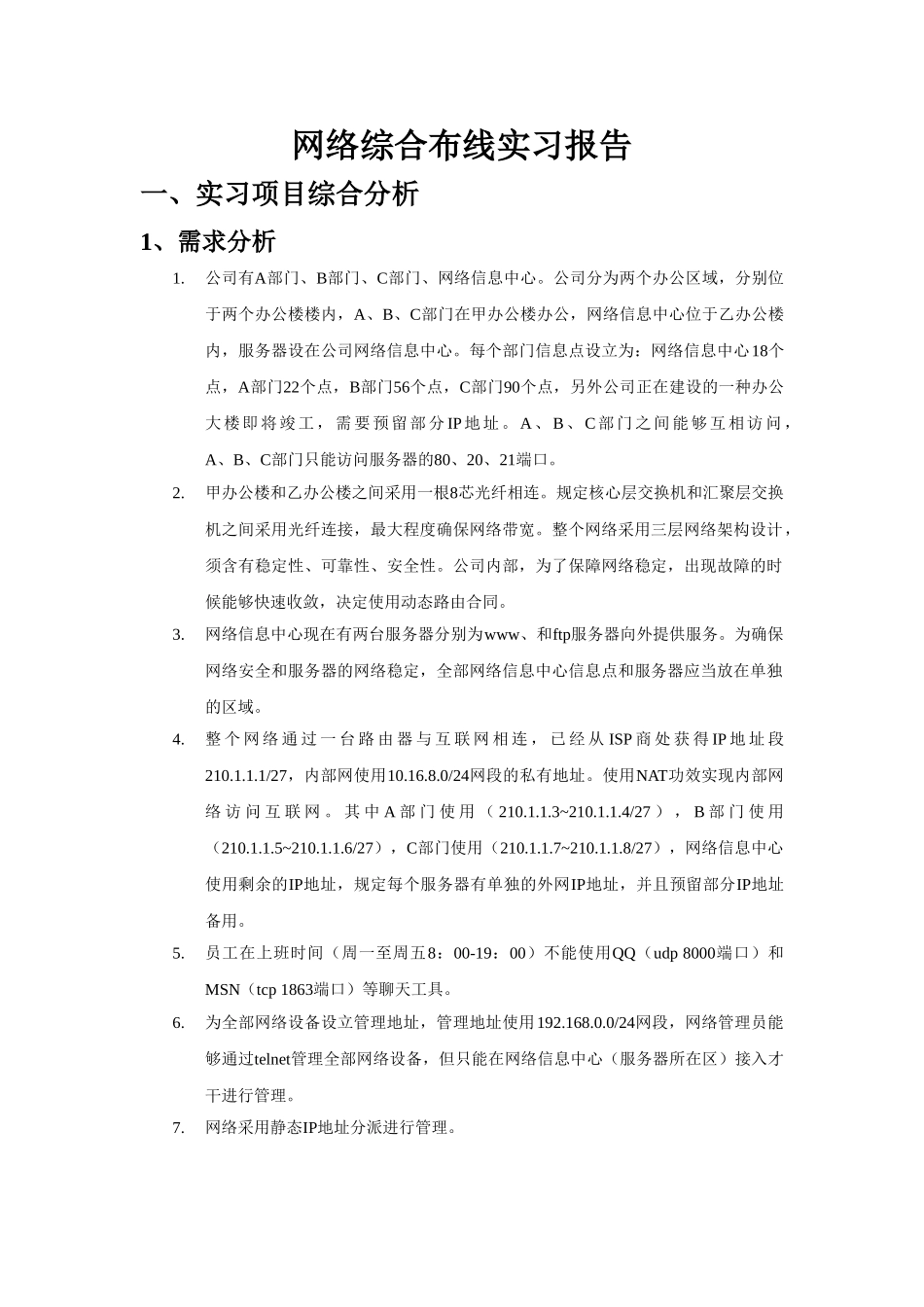

网络综合布线实习报告一、实习项目综合分析1、需求分析1.公司有A部门、B部门、C部门、网络信息中心。公司分为两个办公区域，分别位于两个办公楼楼内，A、B、C部门在甲办公楼办公，网络信息中心位于乙办公楼内，服务器设在公司网络信息中心。每个部门信息点设立为：网络信息中心18个点，A部门22个点，B部门56个点，C部门90个点，另外公司正在建设的一种办公大楼即将竣工，需要预留部分 IP地址。A、B、C部门之间能够互相访问 ，A、B、C部门只能访问服务器的80、20、21端口。2.甲办公楼和乙办公楼之间采用一根8芯光纤相连。规定核心层交换机和汇聚层交换机之间采用光纤连接，最大程度确保网络带宽。整个网络采用三层网络架构设计，须含有稳定性、可靠性、安全性。公司内部，为了保障网络稳定，出现故障的时候能够快速收敛，决定使用动态路由合同。3.网络信息中心现在有两台服务器分别为www、和ftp服务器向外提供服务。为确保网络安全和服务器的网络稳定，全部网络信息中心信息点和服务器应当放在单独的区域。4.整 个 网 络 通 过 一 台 路 由 器 与 互 联 网 相 连 ， 已 经 从 ISP 商 处 获 得 IP 地 址 段210.1.1.1/27，内部网使用10.16.8.0/24网段的私有地址。使用NAT功效实现内部网络 访 问 互 联 网 。 其 中 A 部 门 使 用 （ 210.1.1.3~210.1.1.4/27 ） ， B 部 门 使 用（210.1.1.5~210.1.1.6/27），C部门使用（210.1.1.7~210.1.1.8/27），网络信息中心使用剩余的IP地址，规定每个服务器有单独的外网IP地址，并且预留部分IP地址备用。5.员工在上班时间（周一至周五8：00-19：00）不能使用QQ（udp 8000端口）和MSN（tcp 1863端口）等聊天工具。6.为全部网络设备设立管理地址，管理地址使用192.168.0.0/24网段，网络管理员能够通过telnet管理全部网络设备，但只能在网络信息中心（服务器所在区）接入才干进行管理。7.网络采用静态IP地址分派进行管理。2、现有设备分析1、路由器 RSR20 1 台 有关参数：锐捷 rsr20-18 网络端口局域网接口3 个固定以太网端口扩展插槽11 个 锐捷 rsr20-18 网络功效路由器网管功效采用原则 cli 界面, 操作更简朴, 减少学习和使用成本支持 snmp 合同, 配备文献的 tftp 上传下载, 方便网络管理支持 telnet/console, 方便的实现远程管理和控制路由器包转发率280kppsvpn 功效支持 vpn防火墙功效内置安全原则完善的防火墙技术, 支持基...
