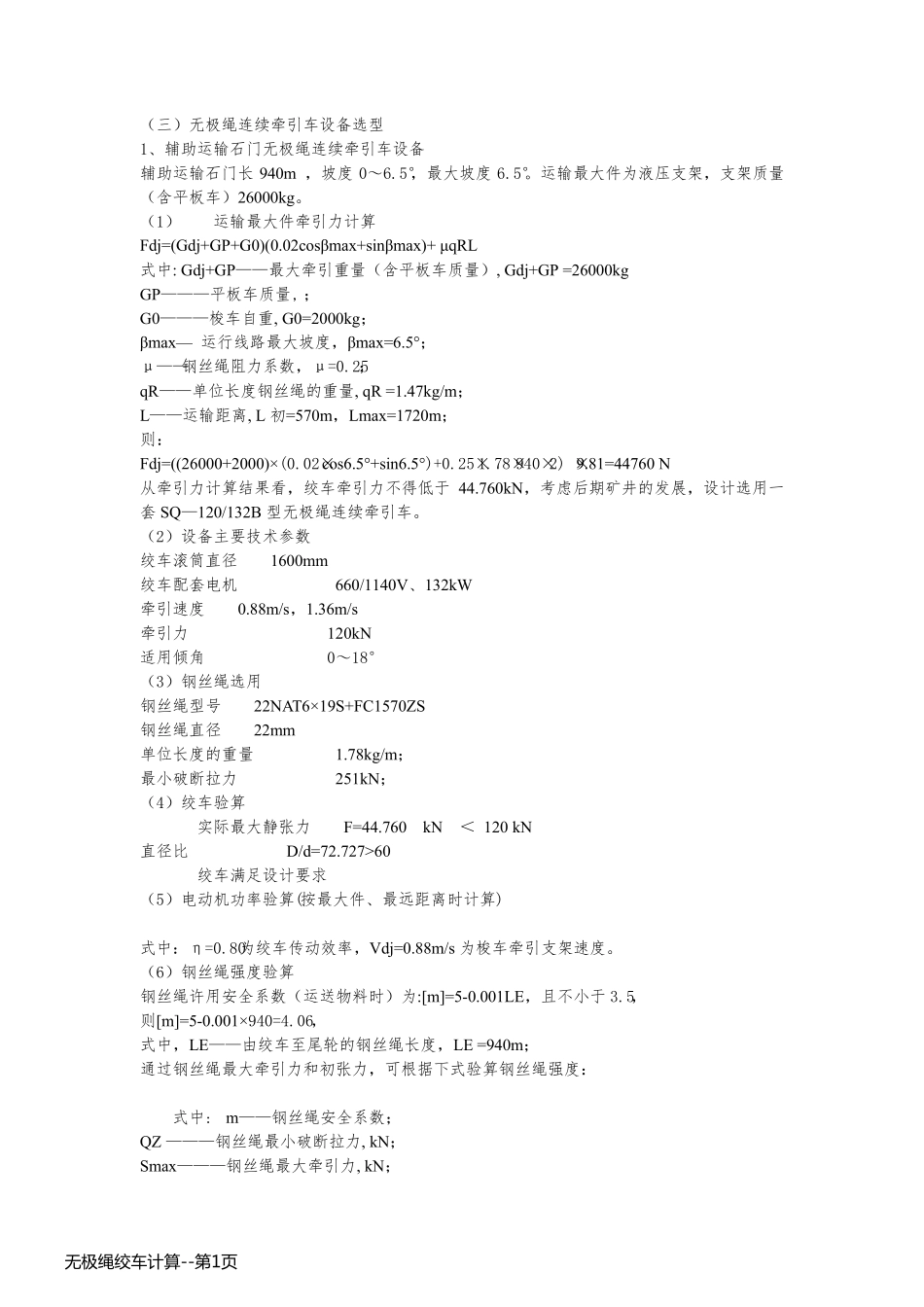

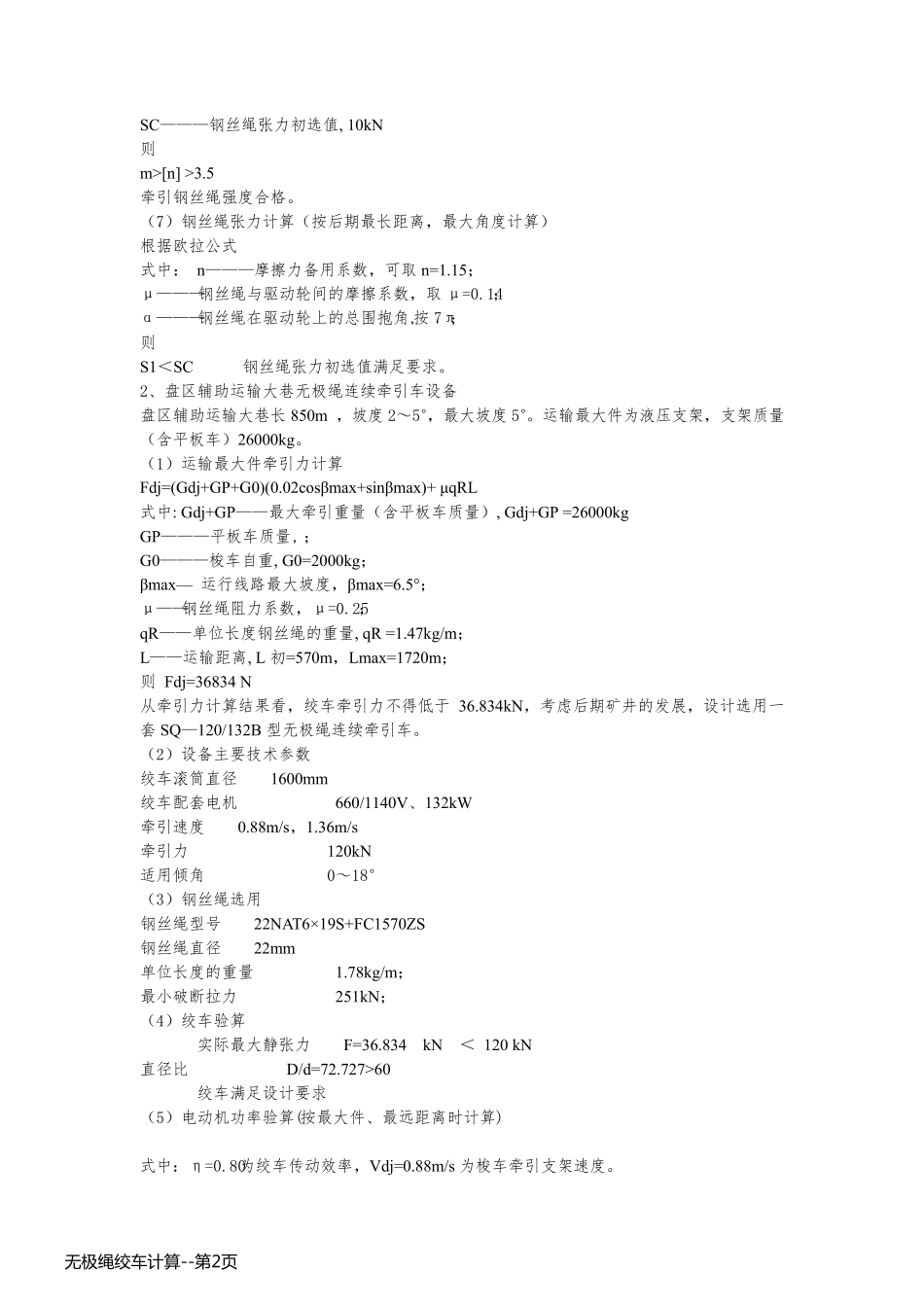

（三）无极绳连续牵引车设备选型 1、辅助运输石门无极绳连续牵引车设备 辅助运输石门长940m ，坡度0～6.5°，最大坡度6.5°。运输最大件为液压支架，支架质量（含平板车）26000kg。 （1） 运输最大件牵引力计算 Fdj=(Gdj+GP+G0)(0.02cosβmax+sinβmax)+ μqRL 式中: Gdj+GP——最大牵引重量（含平板车质量）, Gdj+GP =26000kg GP———平板车质量, ； G0———梭车自重, G0=2000kg； βmax— 运行线路最大坡度，βmax=6.5°； μ——钢丝绳阻力系数，μ=0.25； qR——单位长度钢丝绳的重量, qR =1.47kg/m； L——运输距离, L 初=570m，Lmax=1720m； 则： Fdj=((26000+2000)× (0.02×cos6.5°+sin6.5°)+0.25×1.78×940×2) ×9.81=44760 N 从牵引力计算结果看，绞车牵引力不得低于44.760kN，考虑后期矿井的发展，设计选用一套SQ—120/132B 型无极绳连续牵引车。 （2）设备主要技术参数 绞车滚筒直径 1600mm 绞车配套电机 660/1140V、132kW 牵引速度 0.88m/s，1.36m/s 牵引力 120kN 适用倾角 0～18° （3）钢丝绳选用 钢丝绳型号 22NAT6× 19S+FC1570ZS 钢丝绳直径 22mm 单位长度的重量 1.78kg/m； 最小破断拉力 251kN； （4）绞车验算 实际最大静张力 F=44.760 kN ＜ 120 kN 直径比 D/d=72.727>60 绞车满足设计要求 （5）电动机功率验算(按最大件、最远距离时计算) 式中：η=0.80为绞车传动效率，Vdj=0.88m/s 为梭车牵引支架速度。 （6）钢丝绳强度验算 钢丝绳许用安全系数（运送物料时）为:[m]=5-0.001LE，且不小于3.5， 则[m]=5-0.001× 940=4.06， 式中，LE——由绞车至尾轮的钢丝绳长度，LE =940m； 通过钢丝绳最大牵引力和初张力，可根据下式验算钢丝绳强度： 式中: m——钢丝绳安全系数； QZ ———钢丝绳最小破断拉力, kN； Smax———钢丝绳最大牵引力, kN； 无 极 绳 绞 车 计 算 --第 1页无 极 绳 绞 车 计 算 --第 1页SC———钢丝绳张力初选值, 10kN 则 m>[n] >3.5 牵引钢丝绳强度合格。 （7）钢丝绳张力计算（按后期最长距离，最大角度计算） 根据欧拉公式 式中： n———摩擦力备用系数，可取n=1.15； μ———钢丝绳与驱动轮间的摩擦系数，取μ=0.14； α———钢丝绳在驱动轮上的总围抱角,按7π； 则 S1＜SC 钢丝绳张力初选值满足要求。 2、盘区辅助运输大巷无极绳连续牵引车设备 盘区辅助运输大巷长850m ...
