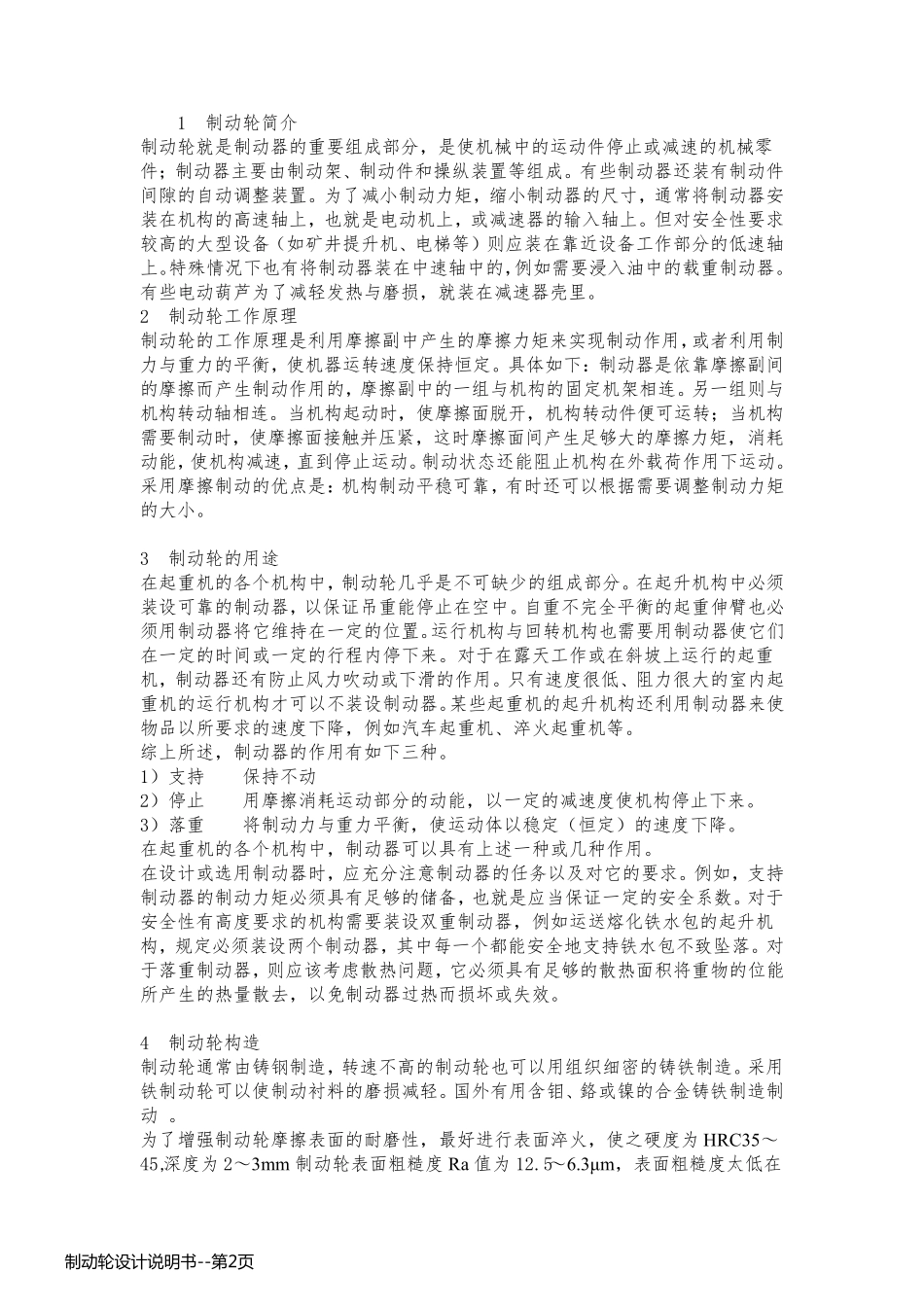

制动轮设计说明书 制动轮 该标准适用于制动轮直径为100～800mm 的瓦块式制动器。 技术要求 ①轮缘表面淬火硬度35～45HRC，深度为2～3mm。 ②材料 ZG270—500。 ③键槽型式、尺寸及公差按GB/T 3852—97《联轴器轴孔和联接型式及尺寸》的规定。 标记示例： 制动轮200—Y60 JB/ZQ 4389—86 200—制动轮直径，mm 制 动 轮 设 计 说 明 书 --第 1页制 动 轮 设 计 说 明 书 --第 1页1 制动轮简介 制动轮就是制动器的重要组成部分，是使机械中的运动件停止或减速的机械零件；制动器主要由制动架、制动件和操纵装置等组成。有些制动器还装有制动件间隙的自动调整装置。为了减小制动力矩，缩小制动器的尺寸，通常将制动器安装在机构的高速轴上，也就是电动机上，或减速器的输入轴上。但对安全性要求较高的大型设备（如矿井提升机、电梯等）则应装在靠近设备工作部分的低速轴上。特殊情况下也有将制动器装在中速轴中的，例如需要浸入油中的载重制动器。有些电动葫芦为了减轻发热与磨损，就装在减速器壳里。 2 制动轮工作原理 制动轮的工作原理是利用摩擦副中产生的摩擦力矩来实现制动作用，或者利用制力与重力的平衡，使机器运转速度保持恒定。具体如下：制动器是依靠摩擦副间的摩擦而产生制动作用的，摩擦副中的一组与机构的固定机架相连。另一组则与机构转动轴相连。当机构起动时，使摩擦面脱开，机构转动件便可运转；当机构需要制动时，使摩擦面接触并压紧，这时摩擦面间产生足够 大的摩擦力矩，消 耗动能 ，使机构减速，直 到 停止运动。制动状 态 还能 阻 止机构在外 载荷 作用下运动。采 用摩擦制动的优 点 是：机构制动平稳 可靠，有时还可以 根 据 需要调整制动力矩的大小。 3 制动轮的用途 在起重机的各 个 机构中，制动轮几 乎 是不 可缺 少 的组成部分。在起升机构中必 须装设可靠的制动器，以 保证 吊 重能 停止在空 中。自重不 完 全平衡的起重伸 臂 也必须 用制动器将它 维 持在一定的位 置。运行 机构与回 转机构也需要用制动器使它 们在一定的时间或一定的行 程 内 停下来。对于 在露 天 工作或在斜 坡 上运行 的起重机，制动器还有防 止风 力吹 动或下滑 的作用。只 有速度很 低、阻 力很 大的室 内 起重机的运行 机构才 可以 不 装设制动器。某 些起重机的起升机构还利用制动器来使物 品 以 所 要求的速度下降 ，例如...
