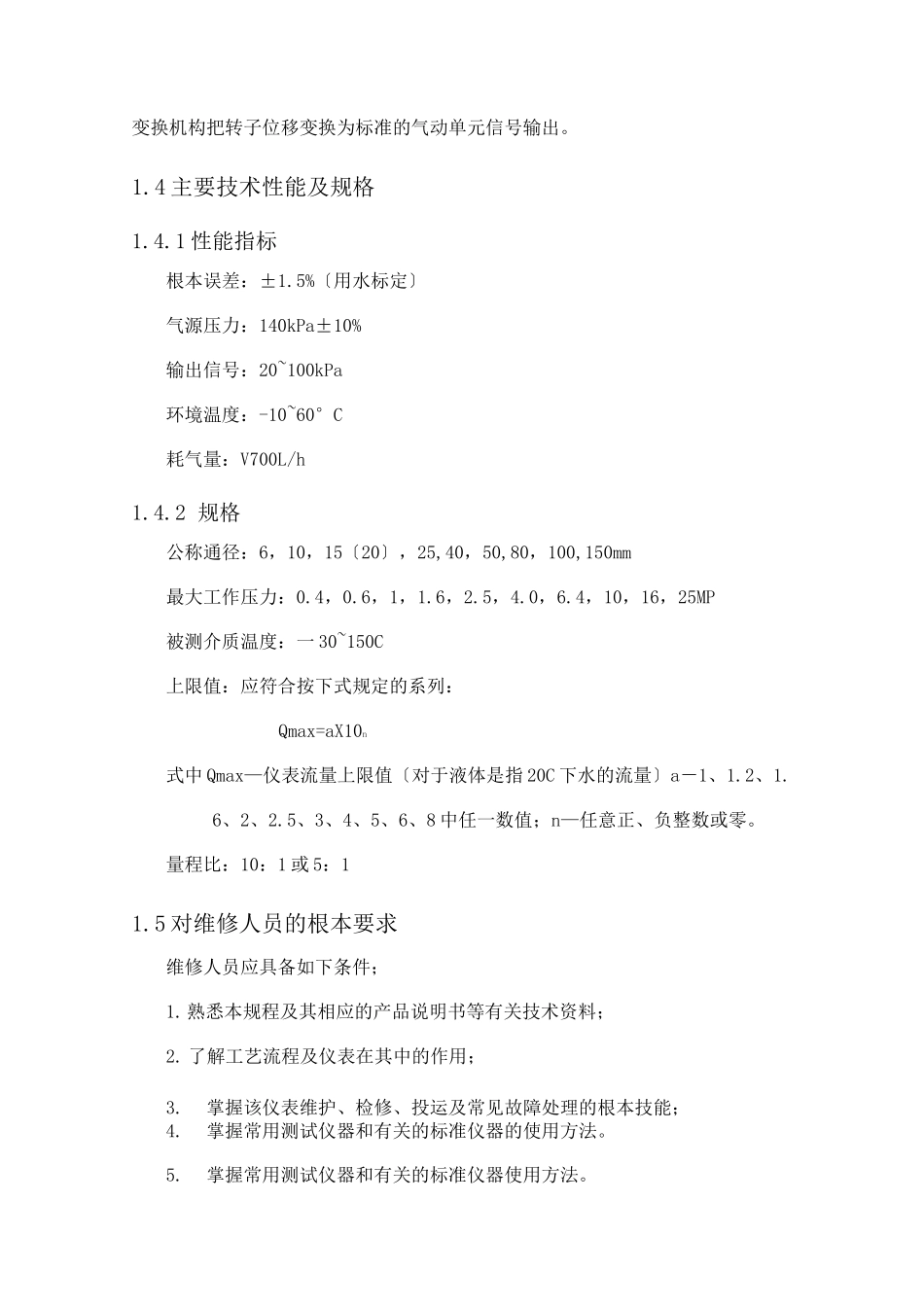

转子流量计维护检修规程1.总那么1.1 主题内容与适用范围本规程规定了气动远传转子流量变送器的维护、检修、投运及其平安考前须知的具体技术要求和实施程序。本规程适用于化工装置中在线使用的 LZQ 系列气远传转子流量计〔以下简称表〕，其他型号的气动远传转子流量计亦应参照使用。1.2 根本工作原理该仪表基于流体动力学中的节流装置恒压差原理工作。1.3 构成及功能该仪表构成如图 1 所示。图 1流量传感器是由一根其内径自下往上扩大的金属追星管和一个在锥形管内随流量变化而上下移动的浮子构成。位移转角变换器是通过浮子导杆顶部的磁铁与变换器杠杆上的磁铁进行磁力耦合将浮子的位移变换为指示机构轴的转动〔角位移。〕指示机构是将轴的转动通过连杆机构使指针在刻度板上指示出瞬时流量值。气动变换器是将指示机构轴的转动带动其轴上的挡板运动经，喷嘴挡板气动变换机构把转子位移变换为标准的气动单元信号输出。1.4 主要技术性能及规格1.4.1 性能指标根本误差：±1.5%〔用水标定〕气源压力：140kPa±10%输出信号：20~100kPa环境温度：-10~60°C耗气量：V700L/h1.4.2 规格公称通径：6，10，15〔20〕，25,40，50,80，100,150mm最大工作压力：0.4，0.6，1，1.6，2.5，4.0，6.4，10，16，25MP被测介质温度：一 30~150C上限值：应符合按下式规定的系列：Qmax=aX10n式中 Qmax—仪表流量上限值〔对于液体是指 20C 下水的流量〕a－1、1.2、1.6、2、2.5、3、4、5、6、8 中任一数值；n—任意正、负整数或零。量程比：10：1 或 5：11.5 对维修人员的根本要求维修人员应具备如下条件；1.熟悉本规程及其相应的产品说明书等有关技术资料；2. 了解工艺流程及仪表在其中的作用；3.掌握该仪表维护、检修、投运及常见故障处理的根本技能；4.掌握常用测试仪器和有关的标准仪器的使用方法。5.掌握常用测试仪器和有关的标准仪器使用方法。2 完好条件2.1 零部件完整，符合技术要求，即:a. 名牌应清晰无误；b. 零部件应完好、齐全并规格化；c. 紧固件不得松动；d. 可动件应灵活；e. 插接件应接触良好；f. 可调件应处于可调位置；g. 密封件应无漏泄；h. 所配防护、保温设施应完好无损。2.2 运行正常，符合使用要求，即：a. 运行时，仪表应到达规定的性能指标；b. 正常工况下，仪表指示应在全量程的 20%~80%；c. 仪表应垂直安装在无震动的管道上，倾斜度应小于 52.3 设备及环境整齐、清洁、符合工作要，即：a. 整机应清洁、无锈蚀...
