钢网架整体顶升法安装施工方案VIP免费

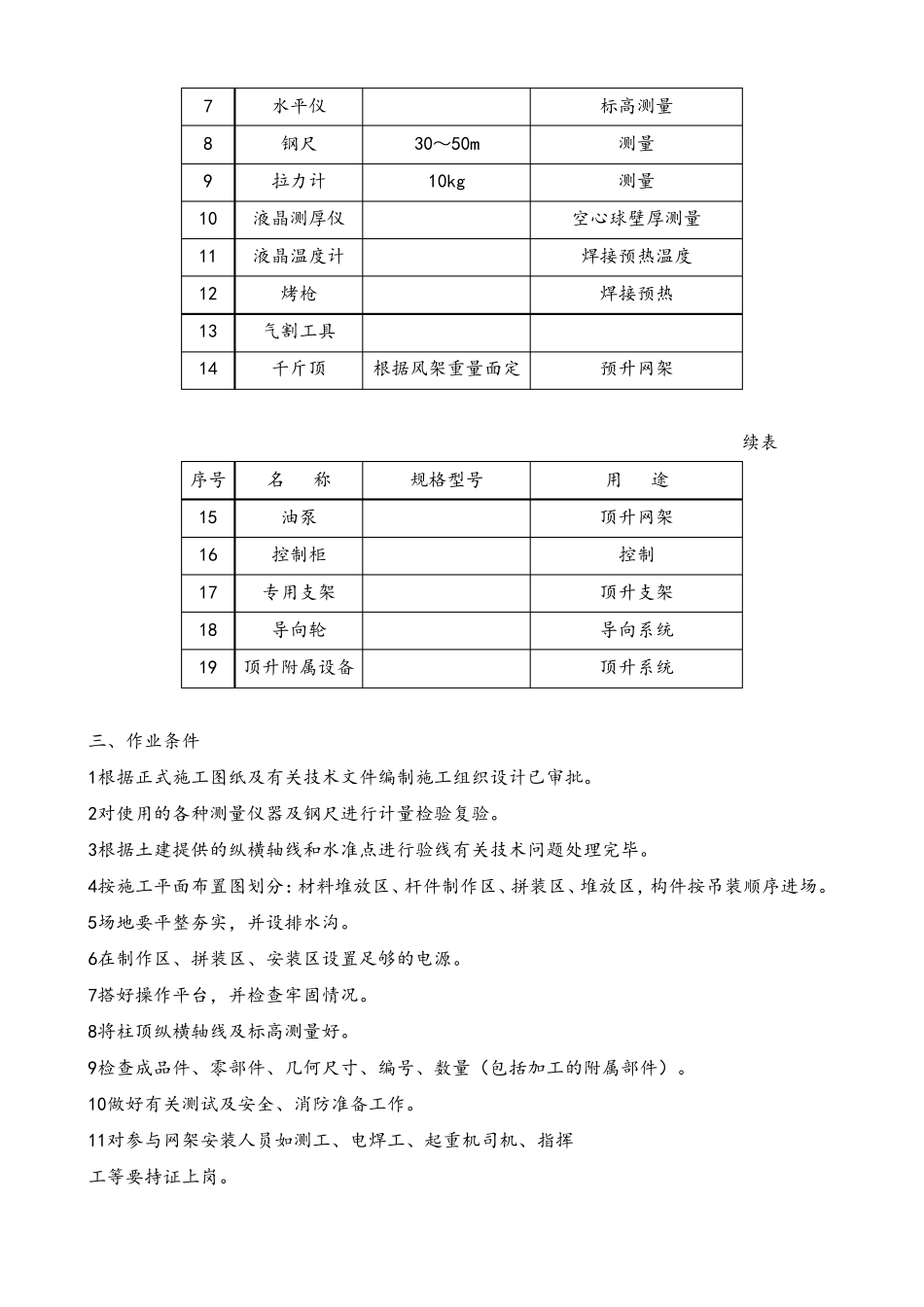

钢网架整体顶升法安装 本章适用于大跨度网架的重型屋盖系统支点较少的点支承网架的整体顶升法安装。 一、材料要求 (一)网架安装前，根据《钢结构工程施工质量验收规范》GB50205-2001对管、球加工的质量进行成品件验收，对超出允许偏差的零部件进行处理。 (二)网架结构用高强度螺栓连接时，应检查其出厂合格证、扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定作紧固轴力或扭矩系数复验。 根据设计图纸要求分规格、数量配套供应到现场。 (三)网架结构安装前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家标准和设计要求，检查焊接材料的质量合格证明文件、检验报告及中文标记等。对重要钢结构采用的焊接材料应进行抽样复验。 (四)主要施工材料是扣件式钢骨脚手架作拼装支架的材料选择。 1扣件的铸件材料应采用GB94400中所规定的力学性能不低于KTH330-08牌号的可锻铸铁或GB 11352中ZG230-450铸钢件制作。扣件和底座应符合《钢管脚手架扣件》GB 15813-1995标准。 2钢管应采用GB669中的08F、08、10F、10、15F、15、20钢和GB700中Q195、Q215、Q235等级为A、B的钢（沸腾钢、镇静钢）制造。 常用钢管规格d) 48＊3.5. (五)顶升支架或枕木的材料应符合有关标准。 (六)导向滑道一般用园钢、槽钢、角钢和缆风用的钢丝缆风应符合有关标准。 二、主要机具 见下表。 主要机具 序号 名 称 规格型号 用 途 1 交流弧焊机 42kVA 焊接球节与杆件焊接 2 直流弧焊机 28kW 碳弧气刨修补焊缝 3 小气泵 配合碳弧气刨用 4 砂轮 φ100～120 打磨焊缝 5 全站仪 轴线测量 6 经纬仪 轴线测量 7 水平仪 标高测量 8 钢尺 30～50m 测量 9 拉力计 10kg 测量 10 液晶测厚仪 空心球壁厚测量 11 液晶温度计 焊接预热温度 12 烤枪 焊接预热 13 气割工具 14 千斤顶 根据风架重量面定 预升网架 续表 序号 名 称 规格型号 用 途 15 油泵 顶升网架 16 控制柜 控制 17 专用支架 顶升支架 18 导向轮 导向系统 19 顶升附属设备 顶升系统 三、作业条件 1根据正式施工图纸及有关技术文件编制施工组织设计已审批。 2对使用的各种测量仪器及钢尺进行计量检验复验。 3根据土建提供的纵横轴线和水准点进行验线有关技术问题处理完毕。 4按施工平面布置图划分：材料堆放区、杆件制作区、拼装区、堆放区，构件按吊装顺序进场。 5场地要平整夯实，并设排水沟。 6在制...
