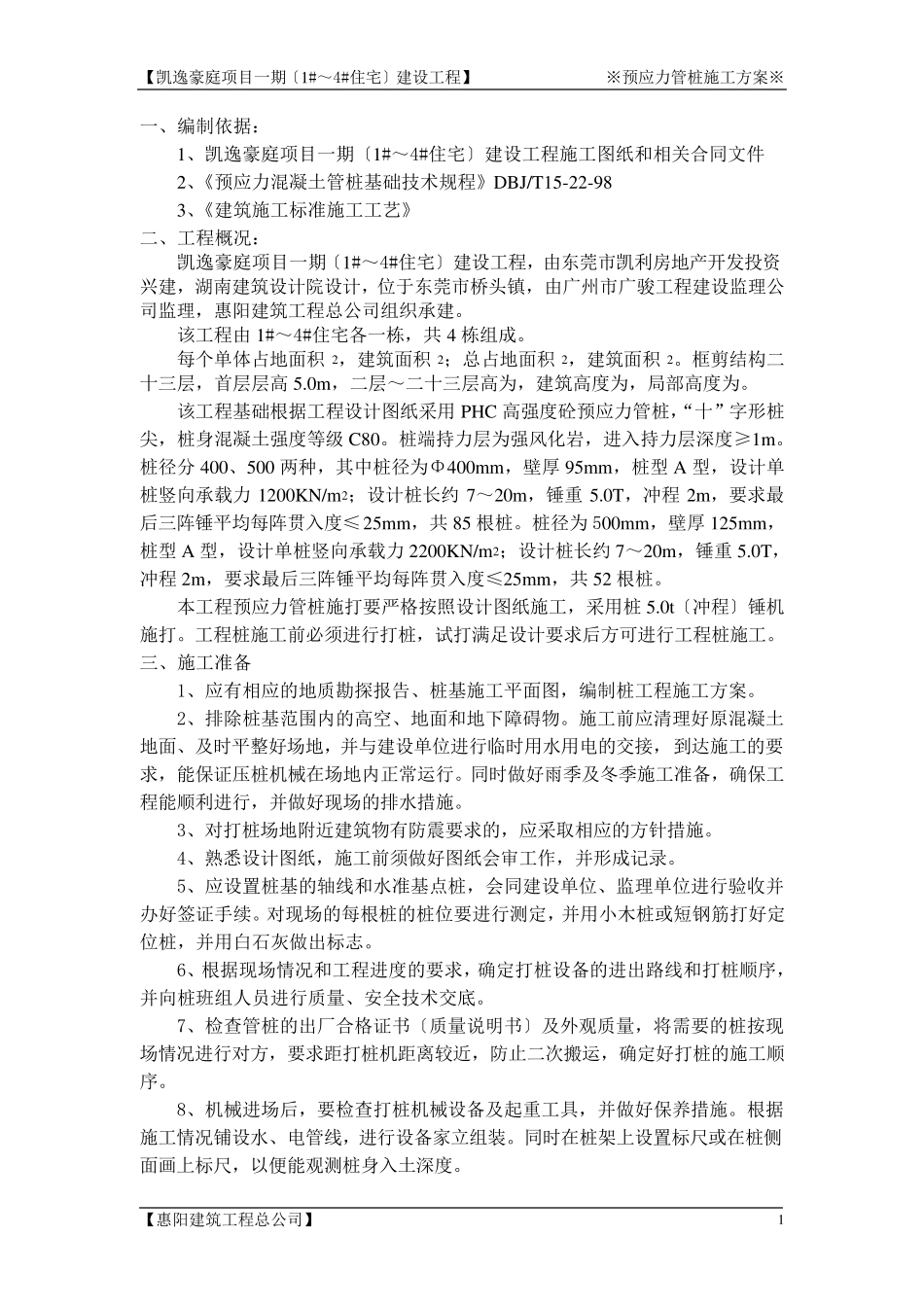

【凯逸豪庭项目一期〔1#～4#住宅〕建设工程】 ※预应力管桩施工方案※ 【惠阳建筑工程总公司】 1 一、编制依据： 1、凯逸豪庭项目一期〔1#～4#住宅〕建设工程施工图纸和相关合同文件 2、《预应力混凝土管桩基础技术规程》DBJ/T15-22-98 3、《建筑施工标准施工工艺》 二、工程概况： 凯逸豪庭项目一期〔1#～4#住宅〕建设工程，由东莞市凯利房地产开发投资兴建，湖南建筑设计院设计，位于东莞市桥头镇，由广州市广骏工程建设监理公司监理，惠阳建筑工程总公司组织承建。 该工程由1#～4#住宅各一栋，共4 栋组成。 每个单体占地面积2，建筑面积2；总占地面积2，建筑面积2。框剪结构二十三层，首层层高5.0m，二层～二十三层高为，建筑高度为，局部高度为。 该工程基础根据工程设计图纸采用PHC 高强度砼预应力管桩，“十”字形桩尖，桩身混凝土强度等级C80。桩端持力层为强风化岩，进入持力层深度≥1m。桩径分400、500 两种，其中桩径为Φ400mm，壁厚95mm，桩型A 型，设计单桩竖向承载力1200KN/m2；设计桩长约7～20m，锤重5.0T，冲程2m，要求最后三阵锤平均每阵贯入度≤25mm，共85 根桩。桩径为500mm，壁厚125mm，桩型A 型，设计单桩竖向承载力2200KN/m2；设计桩长约7～20m，锤重5.0T，冲程2m，要求最后三阵锤平均每阵贯入度≤25mm，共52 根桩。 本工程预应力管桩施打要严格按照设计图纸施工，采用桩5.0t〔冲程〕锤机施打。工程桩施工前必须进行打桩，试打满足设计要求后方可进行工程桩施工。 三、施工准备 1、应有相应的地质勘探报告、桩基施工平面图，编制桩工程施工方案。 2、排除桩基范围内的高空、地面和地下障碍物。施工前应清理好原混凝土地面、及时平整好场地，并与建设单位进行临时用水用电的交接，到达施工的要求，能保证压桩机械在场地内正常运行。同时做好雨季及冬季施工准备，确保工程能顺利进行，并做好现场的排水措施。 3、对打桩场地附近建筑物有防震要求的，应采取相应的方针措施。 4、熟悉设计图纸，施工前须做好图纸会审工作，并形成记录。 5、应设置桩基的轴线和水准基点桩，会同建设单位、监理单位进行验收并办好签证手续。对现场的每根桩的桩位要进行测定，并用小木桩或短钢筋打好定位桩，并用白石灰做出标志。 6、根据现场情况和工程进度的要求，确定打桩设备的进出路线和打桩顺序，并向桩班组人员进行质量、安全技术交底。 7、检查管桩的出厂合格证书〔质量说明书〕及外观质量，将需要的桩按现场情...
