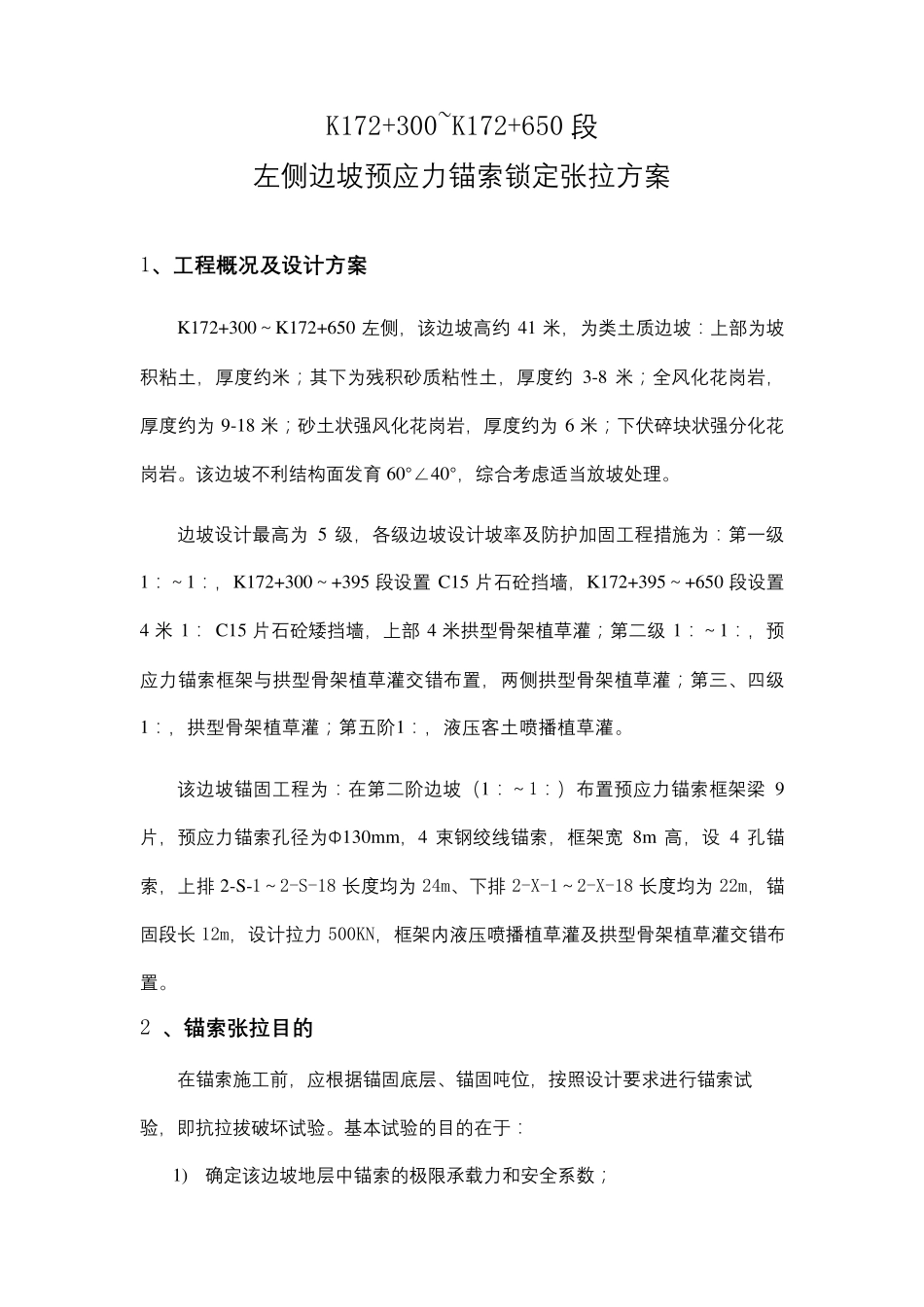

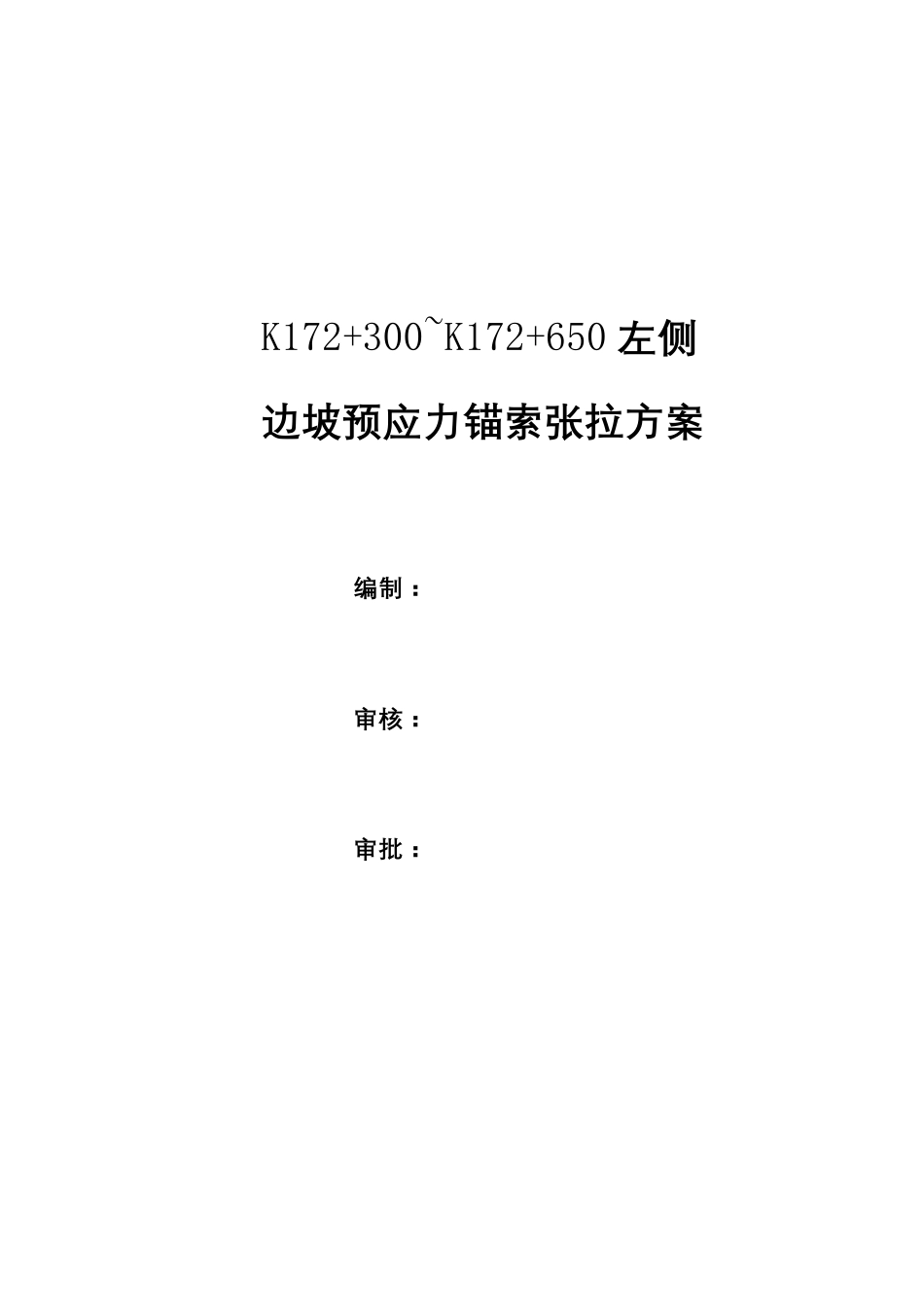

预应力锚索张拉方案 The document was finally revised on 2021 K172+300~K172+650左 侧 边 坡 预 应 力 锚 索 张 拉 方 案 编 制 ： 审 核 ： 审 批 ： K172+300~K172+650段 左 侧 边 坡 预 应 力 锚 索 锁 定 张 拉 方 案 1、工 程 概 况 及 设 计 方 案 K172+300～ K172+650 左 侧 ， 该 边 坡 高 约41 米 ， 为 类 土 质 边 坡 ： 上 部 为 坡积 粘 土 ， 厚 度 约 米 ； 其 下 为 残 积 砂 质 粘 性 土 ， 厚 度 约3-8 米 ； 全 风 化 花 岗 岩 ，厚 度 约 为9-18 米 ； 砂 土 状 强 风 化 花 岗 岩 ， 厚 度 约 为6 米 ； 下 伏 碎 块 状 强 分 化 花岗 岩 。 该 边 坡 不 利 结 构 面 发 育 60°∠40°， 综 合 考 虑 适 当 放 坡 处 理 。 边 坡 设 计 最 高 为5 级 ， 各 级 边 坡 设 计 坡 率 及 防 护 加 固 工 程 措 施 为 ： 第 一 级1： ～ 1： ， K172+300～ +395 段 设 置C15 片 石 砼 挡 墙 ， K172+395～ +650 段 设 置4 米1： C15 片 石 砼 矮 挡 墙 ， 上 部4 米 拱 型 骨 架 植 草 灌 ； 第 二 级1： ～ 1： ， 预应 力 锚 索 框 架 与 拱 型 骨 架 植 草 灌 交 错 布 置 ， 两 侧 拱 型 骨 架 植 草 灌 ； 第 三 、 四 级1： ， 拱 型 骨 架 植 草 灌 ； 第 五 阶 1： ， 液 压 客 土 喷 播 植 草 灌 。 该 边 坡 锚 固 工 程 为 ： 在 第 二 阶 边 坡 （ 1： ～ 1： ） 布 置 预 应 力 锚 索 框 架 梁9片 ， 预 应 力 锚 索 孔 径 为 Φ130mm， 4 束 钢 绞 线 锚 索 ， 框 架 宽8m 高 ， 设4 孔 锚索 ， 上 排 2-S-1～ 2-S-18长 度 均 为24m、 下 排2-X-1～ 2-X-18长 度 均 为22m， 锚固 段 长12m， 设 计 拉 力500KN， 框 架 内 液 压 喷 播 植 草 灌 及 拱 型 骨 架 植 草 灌 交 错 布置 。 2 、锚 索 张 拉 目 的 在 锚 索 施 工 前 ， 应 根 据 锚 固 底 层 、 锚 固 吨 位 ， 按 照 设 计 要 求 进 行 锚 索 试验 ， 即 抗 拉 拔 破 坏 试 验...
