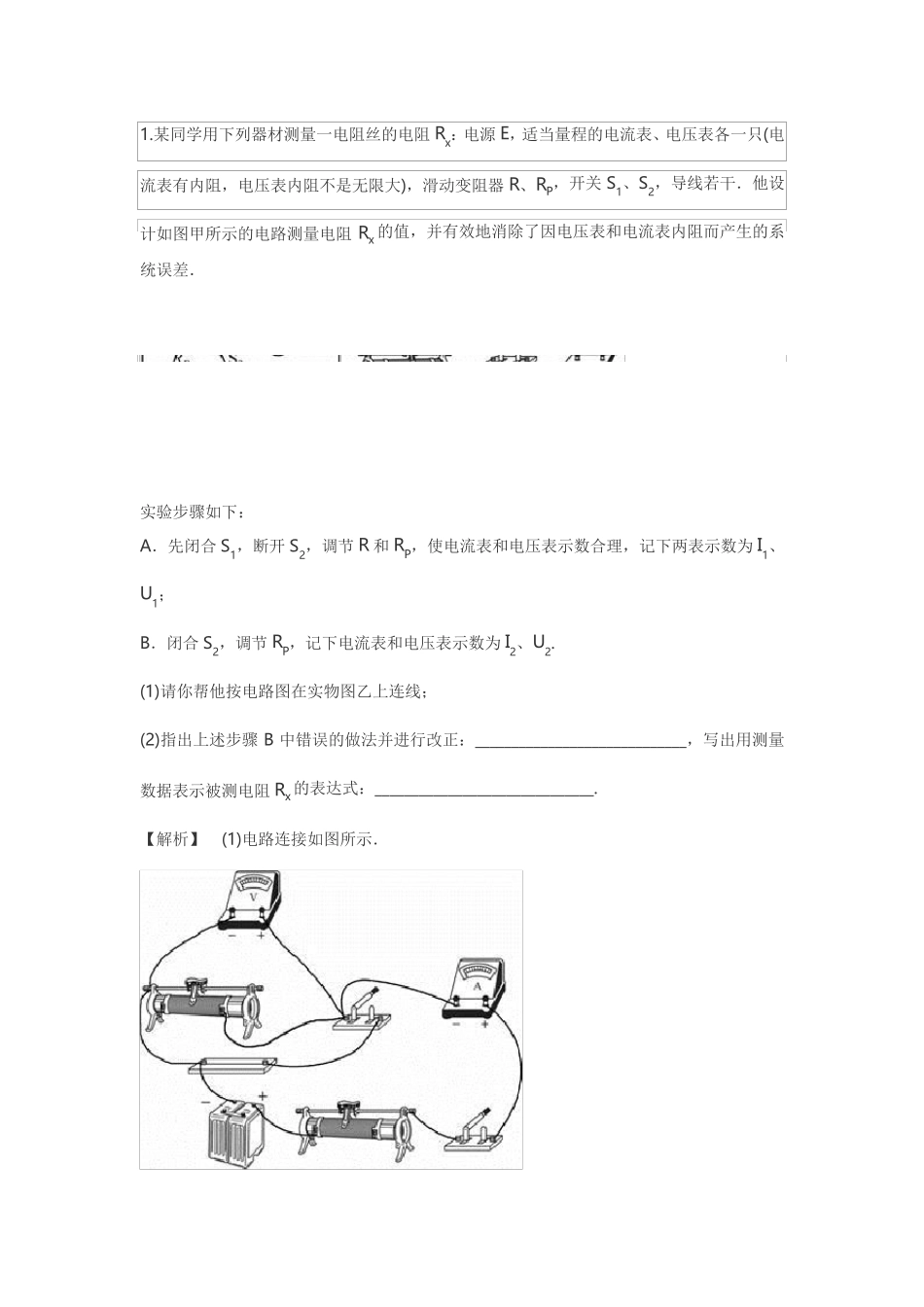

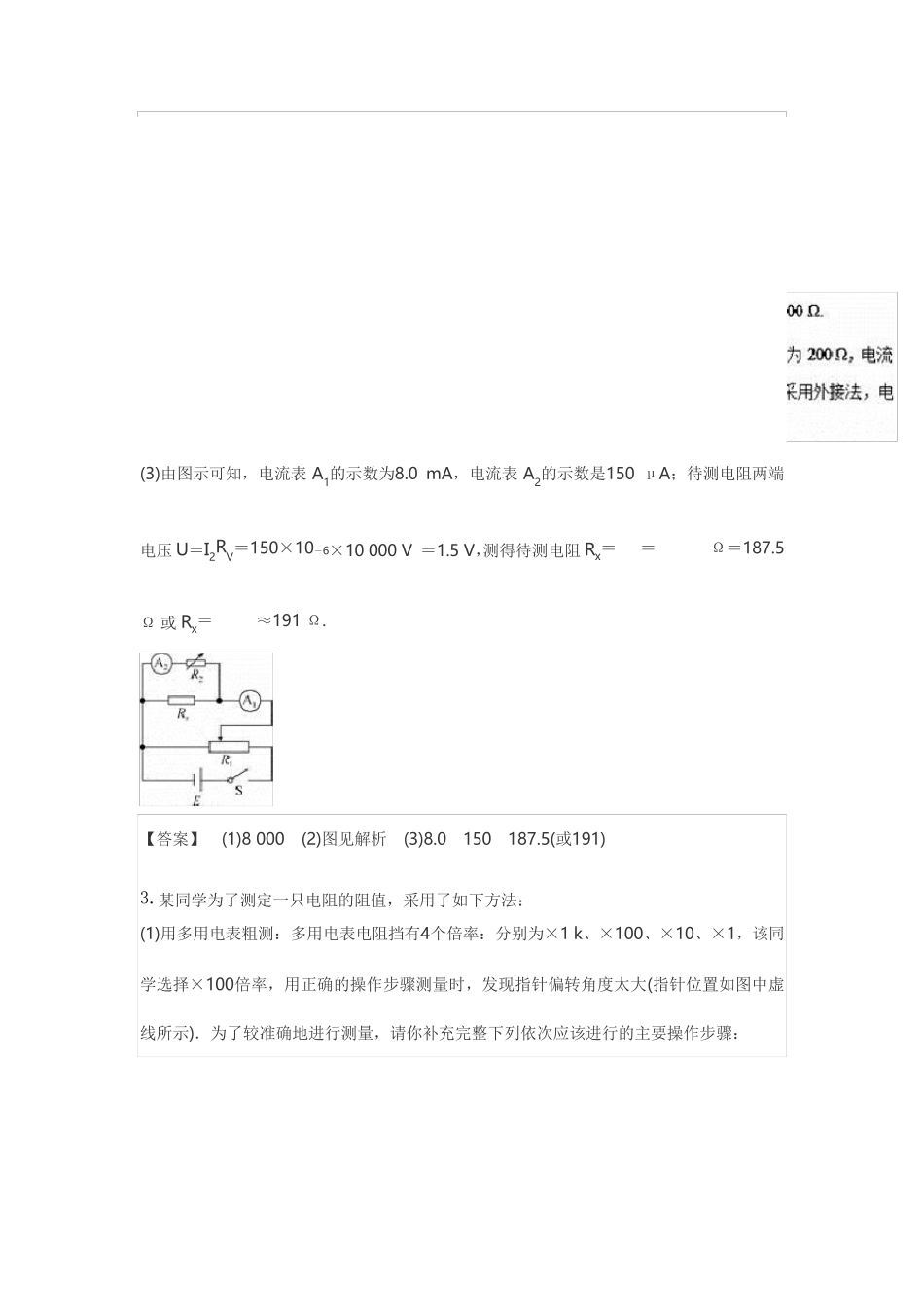

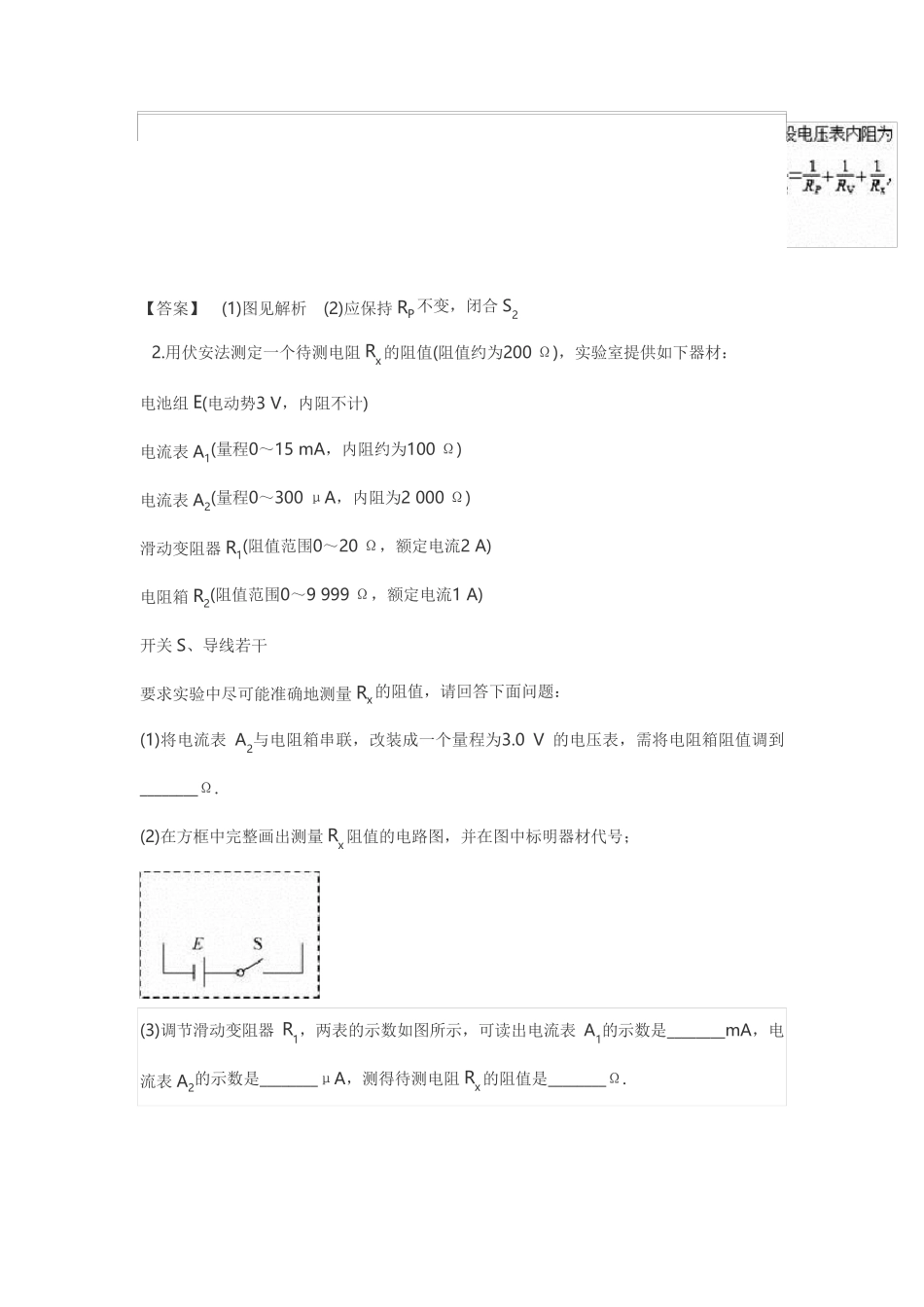

1.某同学用下列器材测量一电阻丝的电阻Rx：电源E，适当量程的电流表、电压表各一只(电流表有内阻，电压表内阻不是无限大)，滑动变阻器R、RP，开关S1、S2，导线若干．他设计如图甲所示的电路测量电阻Rx 的值，并有效地消除了因电压表和电流表内阻而产生的系统误差． 实验步骤如下： A．先闭合S1，断开S2，调节R 和RP，使电流表和电压表示数合理，记下两表示数为I1、U1； B．闭合S2，调节RP，记下电流表和电压表示数为I2、U2. (1)请你帮他按电路图在实物图乙上连线； (2)指出上述步骤B 中错误的做法并进行改正：_____________________________，写出用测量数据表示被测电阻Rx的表达式：______________________________. 【解析】 (1)电路连接如图所示． 【答案】 (1)图见解析 (2)应保持RP不变，闭合S2 2.用伏安法测定一个待测电阻Rx的阻值(阻值约为200 Ω)，实验室提供如下器材： 电池组E(电动势3 V，内阻不计) 电流表A1(量程0～15 mA，内阻约为100 Ω) 电流表A2(量程0～300 μA，内阻为2 000 Ω) 滑动变阻器R1(阻值范围0～20 Ω，额定电流2 A) 电阻箱R2(阻值范围0～9 999 Ω，额定电流1 A) 开关S、导线若干 要求实验中尽可能准确地测量Rx的阻值，请回答下面问题： (1)将电流表A2与电阻箱串联，改装成一个量程为3.0 V 的电压表，需将电阻箱阻值调到________Ω. (2)在方框中完整画出测量Rx阻值的电路图，并在图中标明器材代号； (3)调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA，测得待测电阻Rx的阻值是________Ω. (3)由图示可知，电流表A1的示数为8.0 mA，电流表A2的示数是150 μA；待测电阻两端电压U＝I2RV＝150×10－6×10 000 V ＝1.5 V，测得待测电阻Rx＝＝ Ω＝187.5 Ω或Rx＝≈191 Ω. 【答案】 (1)8 000 (2)图见解析 (3)8.0 150 187.5(或191) 3.某同学为了测定一只电阻的阻值，采用了如下方法： (1)用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1 k、×100、×10、×1，该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大(指针位置如图中虚线所示)．为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤： ①__________________________________________________________________. ②两表笔短接，调节欧姆调零旋钮，使指针指在0 Ω 处． ③重新测量并读数，若这时刻度盘上...
